Большая Советская Энциклопедия (БО)
Шрифт:
Лит.: Придик Е. М., Новые кавказские клады, в сборнике: Материалы по археологии России, № 34, П., 1914; Борисов А., Надписи на серебряной чаше из Бори, в сборнике: Сообщения Государственного Эрмитажа, № 4, Л., 1947; Мцхета, т. 1, Тб., 1958.
Бориды
Бори'ды , соединения бора с металлами. Б. обладают физическими свойствами, характерными для веществ как металлического типа (возрастание коэффициента электрического сопротивления с повышением температуры, высокие значения электропроводности и теплопроводности, металлический блеск), так и неметаллического (с полупроводниковыми свойствами). Б. переходных металлов — промежуточный класс между интерметаллическими соединениями (типа бериллидов ) и т. н. фазами внедрения. Характерная кристаллохимическая черта Б. — наличие в их структурах обособленных конфигураций из атомов бора. Химическая стойкость Б. определяется в основном силами связи бор — бор в решётках Б. и увеличивается с повышением содержания в них бора. Наибольшая химическая стойкость (по скорости гидролитического разложения) наблюдается у гексаборидов и додекаборидов. Большинство Б. устойчиво к кислотам, например на ТаВ2 не действует даже кипящая царская водка.
Наибольшее распространение в технике получили дибориды — MeB2 . Самым важным показателем для этих материалов является изменение их основных свойств от температуры (рис. ).
Табл. 1. — Физические свойства боридов тугоплавких металлов
| Диборид | Плотность, г/см3 | Температура плавления, °C | Молярная теплоёмкость при 20°C, кдж/кмоль • К [кал/ (моль • С°)] | Теплопроводность при 20°С, вт/м • К [кал/ (см • сек •°С )] | Удельное электрическое сопротивление при 20°C, мком • м | Температурный коэффициент линейного расширения, 106 a • °C– 1 |
| Ti В2 | 4,52 | 2980 | 54,5 [13,02] | 24,3 [0,058] | 0,20 | 9,5 (20-2000°C) |
| Zr В2 | 6,09 | 3040 | 50,2 [12,0] | 24,3 [0,058] | 0,388 | 5,0 (20—2000°C) |
| HfB2 | 11,2 | 3250 | 0,33 [0,08] | 0,12 | 5,1(20—1000°C) | |
| VB2 | 5,10 | 2400 | 0,19 | 7,5(20—1000°C) | ||
| Nb В2 | 7,0 | 3000 | 16,7 [0,040] | 0,32 | 7,9—8,3(20—1100°C) | |
| Та В2 | 12,62 | 3100 | 30,4 [7,25] | 106 [0,254] | 0,37 | 5,6(20—1000°C) |
| Сг Вг2 | 5,6 | 2200 | 51,2 [12,24] | 22,2 [0,053] | 0,57 | 11,1(20-1100°C) |
| Мо2 В5 | 7,48 | 2200 | 128,7 [30,75] | 26,8 [0,064] | 0,18 | |
| W2 B5 | 13,10 | 2370 | 31,8 [0,076] | 0,43 |
Табл. 2. — Физические свойства гексаборидов редкоземельных металлов
| Гекса- борид | Плот- ность, г/см3 | Темпе- ратура плав- ления, °C | Температурный коэффициент линейного расширения, 106 a• °C– 1 | Удельное электри- ческое сопро- тивление при 20°C, мком•м | Температур- ный коэффи- циент электри- ческого сопро- тивления ar •103 • °C– 1 | Коэф- фици- ент Холла R• 104см3 /к | Термо-ЭДС, мкв• °C– 1 | Рабо- та выхо- да, эв |
| La B6 | 4,73 | 2200 | 6,4 | 0,174 | 2,68 | – 5,0 | 4,6 | 2,68 |
| Се B6 | 4,81 | 2190 | 7,3 | 0,605 | 1,0 | – 4,2 | 1,1 | 2,93 |
| NdB6 | 4,94 | 2540 | 7,3 | 0,28 | 1,93 | – 4,4 | 8,7 | 3,97 |
| Sm B6 | 5,08 | 2580 | 6,8 | 3,88 | 4,2 | 1,54 | 3,4 | 4,4 |
| Eu B6 | 4,95 | 2600 | 6,9 | 0,85 | – 0,90 | – 50,2 | – 17,7 | 4,9 |
| GdB6 | 5,27 | 2510 | 8,7 | 0,515 | 1,40 | – 4,39 | 0,1 | 2,05 |
| YbB6 | 5,57 | 2370 | 5,8 | 0,365 | 2,34 | – 83,6 | – 25,5 | 3,13 |
| YB6 | 3.76 | 2300 | 6,2 | 0,404 | 1,24 | – 4,6 | 4,6 | 2,22 |
Б.
Из порошков Б. получают плотные изделия путём прессования с последующим спеканием, либо горячим прессованием. Б. широко применяются в технике. Благодаря эмиссионным свойствам они используются в радиоэлектронике, например из гексаборида лантана изготовляют катоды мощных генераторных устройств и приборов. Из-за высокого сечения захвата нейтронов Б. используются в ядерной технике в качестве материалов для регулирования и для защиты от ядерных излучений. Высокие твёрдость, износостойкость и шлифующая способность позволяют применять их в машиностроении и приборостроении. Способность некоторых Б. сохранять свои свойства в среде расплавленных металлов позволила, например, использовать Б. циркония в металлургии для изготовления наконечников термопар, что обеспечило возможность автоматического контроля температур стали в мартеновских печах. Перспективно применение Б. в виде высокопрочных и высокомодульных непрерывных волокон и нитевидных кристаллов для армирования композиционных материалов.
Лит.: Тугоплавкие материалы в машиностроении. Справочник, под ред. А. Т. Туманова и К. И. Портного, М., 1967; Самсонов Г. В., Тугоплавкие соединения. Справочник по свойствам и применению, М., 1963.
К. И. Портной.

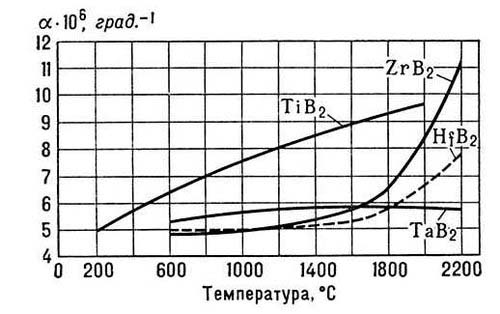

Зависимость коэффициента линейного расширения диборидов от температуры.

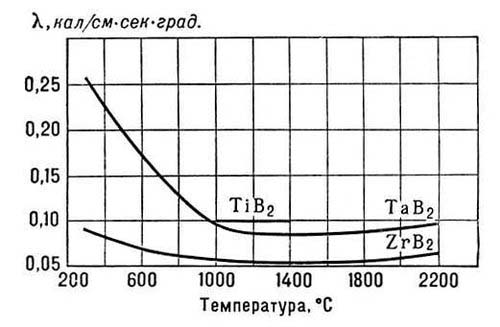

Зависимость теплопроводности расширения диборидов от температуры.

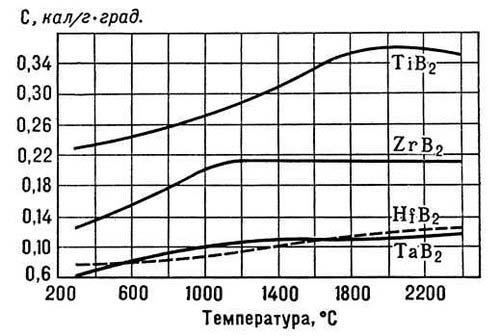

Зависимость теплоёмкости диборидов от температуры.
Борилин Борис Семенович
Бори'лин Борис Семенович [23.3(5.4).1901 — 8.2.1938], советский экономист, доктор экономических наук (1934). Член КПСС с 1920. Учился в Коммерческом институте. В начале 20-х гг. на партийной работе: заведующий отделом агитации Харьковского губкома (1920), секретарь уездного комитета КП (б) У в г. Сумы (1921). Делегат 10-го съезда РКП (б) (1921). Учился в Институте красной профессуры (ИКП, Москва, 1923—27). На преподавательской работе в вузах Москвы с 1928. С начала 30-х гг. член Президиума Коммунистической академии. Член редколлегии журнала «Проблемы экономики» (1930—31). С 1931 по 1937 на руководящей работе в Госплане СССР. Участник дискуссий по вопросам политической экономии социализма и теории империализма.
Соч.: О советской экономике и теоретических ошибках Н. И. Бухарина, М.—Л., 1930 (два изд.); Вступление в период социализма и завершение построения фундамента социалистической экономики, М.—Л., 1931; Советская демократия, М., 1935.
В. В. Орешкин.
Борин Константин Александрович
Бо'рин Константин Александрович [р. 21.5(3.6).1908, деревня Жестелево Горбатовского уезда Нижегородской губернии], инициатор передовых методов труда на уборке с.-х. культур, Герой Социалистического Труда (1949). Член КПСС с 1932. В 1935—50 был комбайнером Штейнгартовской МТС Краснодарского края. В 1948 Б. со своим коллективом намолотил в сцепе двух комбайнов «С-6» с убранной им площади 42 300 ц зерновых культур. За 15 лет работы в Штейнгартовской МТС его комбайновый агрегат выполнил 89 сезонных норм и намолотил более 480 000 ц зерна. Впервые применил ночную уборку комбайном, загрузку бункера и заправку двигателя на ходу. В 1950 окончил Московскую с.-х. академию им. Тимирязева (ТСХА), кандидат с.-х. наук, с 1962 доцент кафедры механизации там же. Делегат 18-го съезда ВКП (б). Депутат Верховного Совета СССР 1-го созыва. Государственная премия СССР (1951). Награжден 3 орденами Ленина, 2 другими орденами, а также медалями.
К. А. Борин.
Боринаж
Борина'ж (Borinage), историческое название небольшого района в Бельгии в пределах Южного угольного бассейна, к З. от г. Монс до франко-бельгийской границы.
Борирование
Бори'рование, насыщение поверхности изделий из стали и некоторых других металлов бором для повышения твёрдости (до HV = 1400 и до Нм = 2000), теплостойкости и износостойкости (особенно абразивной). Применяется главным образом электролизное Б. в расплавленной буре (деталь — катод, графит — анод). При температуре 930 °С, выдержке 6—8 ч получают борированный слой 0,15—0,25 мм (внешняя зона слоя состоит из борида FeB, а внутренняя из борида Fe2 B). Реже пользуются для Б. расплавленной бурой с добавкой порошкообразного карбида бора (30—40%) или карбида кремния (30%). Иногда Б. проводят в вакуумной печи или в газовой среде (H2 B6 + H2 ), после Б. производят поверхностную или изотермическую закалку. Б. применяют при изготовлении втулок буровых насосов, небольших гибочных формовочных и вытяжных штампов, матриц, пресс-форм, осей, пальцев, роликов и т.д.
