Чертёжный станок обеспечивает удобное для работы положение чертёжной доски под любым углом на высоте 300—700 мм от пола. Стационарные чертёжные станки могут быть двух- и одноколонные. Станки с одной колонной могут поворачиваться на 360° вокруг вертикальной оси. Конструкторские чертёжные станки имеют системы уравновешивания доски (например, с помощью груза или пружины), устройства подъёма, опускания и поворота (обычно с механическим или гидравлическим приводом).

Чертёжный прибор, называется часто кульманом, — прецизионное устройство, обеспечивающее возможность проведения прямых линий заданной длины под любыми углами в плоскости чертёжной доски. Используют прибор пантографного типа (см. Пантограф ), состоящий из системы рычагов, соединённых шарнирно в виде параллелограмма, либо координатного типа, имеющий два взаимно перпендикулярных профиля, по которым перемещаются каретки. Система параллелограммов и

одна из кареток снабжены делительной (угломерной) головкой с двумя взаимно перпендикулярными масштабными линейками. Линейки могут иметь разный масштаб и различную длину — горизонтальная обычно 500 мм , вертикальная 300 мм. Линейки изготовляют из пластмассы, армированной металлом, или из стального тонкостенного профиля. Угломерная головка прибора обеспечивает точность отсчёта угла до 5' (с фиксацией угла поворота головки через 15° либо в любом положении), имеет две шкалы отсчёта (прямую и обратную) и приспособление для их смещения, чтобы выполнять построение проекций под углом. Прибор снабжен тормозом для фиксации положения головки, поворота от плоскости доски на 90°, приспособлениями для юстировки линеек, установки штриховальных приборов , печатающего устройства и др.

Чертёжный инструмент — набор разметочных и чертёжных циркулей и кронциркулей различных типов и размеров, дополняемый (при необходимости) вспомогательными приспособлениями, рейсфедерами , рейсфедерными вставками и т.п. Диапазон радиусов, вычерчиваемых с помощью различных типов циркулей, — 0,5—300 мм и более. Дополнительные элементы наборов — пеналы для хранения циркульных или чертёжных графитов и запасных игл — часто выполняют в виде ручки-отвёртки, ручки-наколки, ручки-удлинителя. Для сохранения поверхности чертёжных досок и бумаги при вычерчивании концентрических окружностей используют центрики —латунные кнопки с иглой и углублением для опорной ножки циркуля. Наиболее точный инструмент для ответственных работ изготовляют из латуни, менее точный — из стали.

В комплект инструментов часто входят приспособления для заточки карандашей и удаления ошибочно выполненных линий чертежа. Графиты (кроме графитов калиброванной толщины) затачивают фрезерными ручными или электрическими машинками. Карандашные линии снимают с чертежей стиральными резинками. Для исправления чертежей, выполненных пастой, глубоко впитывающейся в бумагу, используют пасту белого цвета, которой замазывают ненужные элементы чертежа. Тушь или чернила, которые используют в рапидографах, стирают с чертежа резинками с микропористой структурой, в порах которых находится растворитель туши; при этом происходит одновременно растворение туши и её стирание.

Вспомогательные приспособления используют для нанесения знаков, букв или цифр на чертёж. К ручным пишущим приспособлениям относятся карандаши различных конструкций, шариковые ручки, фломастеры и рапидографы. Широко используют цанговые карандаши с графитовыми стержнями или графитосодержащими пастами, заправленными в металлические калиброванные трубочки-держатели (такие карандаши не нуждаются в заточке и позволяют проводить линии шириной 0,2—1 мм ). Разные по ширине линии получают также с помощью шариковых стержней (ручки). Постоянство ширины проводимой линии обеспечивают фломастеры со стержнями из стекловолокна, полиамида (например, капрона) или керамики. При выполнении чертежей тушью или специальными чернилами используют рапидограф — калиброванную трубочку с иглой и баллончиком для туши. Рапидографами проводят линии шириной 0,1—2,5 мм (7— 8 типоразмеров).

Для выполнения чертежей используют различные линейки (в т. ч. рейсшины ), угольники. Для ускорения чертёжных работ применяют трафареты чертёжные (для нанесения на чертежи надписей, условных обозначений, вычерчивания типовых деталей и т.п.), лекала (для вычерчивания сложных кривых линий и сопряжений), деколи — сухие переводные картинки повторяющихся элементов крепёжных деталей, условных схемных или монтажных изображений и т.п. Применяют также механизированные средства, например пишущие машины для впечатывания букв, цифр, стандартных условных обозначений. Для сокращения объёма чертёжных работ широко используют темплеты , упрощённое начертание часто повторяющихся элементов, выклеивание чертежей из типовых элементов.

Средства автоматизации чертёжно-конструкторских работ. Повышение качества и производительности конструкторского труда обеспечивают применением автоматизированного

оборудования, управляемого с помощью средств вычислительной техники. К такому оборудованию относятся: графопостроители планшетного и рулонного типов, графоповторители сканирующего и дискретного типов, графические дисплеи и др. Чертежи и другие документы либо выполняют на бумаге, микрофишах, микрофильмах, либо содержащуюся в них информацию преобразуют в цифровой код и в таком виде фиксируют на машинных носителях информации (перфокартах, магнитных лентах) для последующей обработки на ЭВМ. Применение средств автоматизации при выполнении чертежно-конструкторских работ позволяет ускорить процесс проектирования .

Рабочее место конструктора. Средства Ч.-к. т., дополнительные приспособления и устройства используют в практике чертёжно-конструкторских работ для организации рабочего места конструктора (рис. ). На столе, который служит для выполнения расчётов, находятся необходимые для работы справочники, трафареты, клавишная вычислит. машина. На столе заготовок, который устанавливают обычно между письменным столом и чертёжным станком, располагают чертежи и вспомогательные материалы, рапидографы и другие приспособления. В ящиках стола или выкатных тумбах на колесиках хранятся чертёжный инструмент и различные справочные материалы. Рабочее место, оборудованное дисплеем и графопостроителем, выполняют обычно комплексно для группы конструкторов.

Лит.: Алферов А. В., Механизация и автоматизация проектно-конструкторских работ, М., 1973; Механизация инженерно-технического и управленческого труда. Справочная книга, под ред. И. И. Кандаурова, Л., 1973.

Р. Г. Варламов.

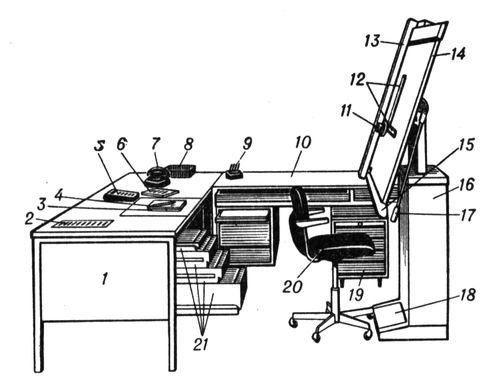

Рабочее место чертёжника-конструктора: 1 — письменный стол; 2 — чертёжный трафарет; 3 — справочные материалы; 4 — карандаш; 5 — клавишная вычислительная машина; 6 — готовальня; 7 — телефон; 8 — корзина для бумаг; 9 — рапидографы; 10 — стол для заготовок; 11 — делительная (угломерная) головка; 12 — масштабные линейки; 13 — чертёжный прибор; 14 — чертёжная доска; 15 — ложемент для чертёжного инструмента; 16 — чертёжный станок; 17 — рукоятка изменения наклона чертёжной доски; 18 — педаль изменения расположения чертёжной доски по высоте; 19 — выкатная тумба стола; 20 — стул; 21 — ящики для хранения инструментов и справочного материала.
