Электродинамический громкоговоритель
Электродинами'ческий громкоговори'тель,громкоговоритель , в котором для преобразования электрических колебаний звуковых частот в механические используют взаимодействие магнитного поля постоянного магнита с током в подвижной катушке, подключенной к источнику электрических колебаний. Катушка (располагаемая в зазоре магнита) и жестко связанная с ней диафрагма (см. рис. ) вместе с магнитной системой образуют т. н. головку Э. г. Взаимодействие тока с магнитным полем вызывает механические колебания диафрагмы, сопровождающиеся излучением звуковых волн либо непосредственно (в Э. г. прямого излучения), либо через рупор (в рупорных громкоговорителях ). Для обеспечения высокого качества звучания и эксплуатационной надёжности Э. г. головку помещают в корпус из дерева,
Лит.: Римский-Корсаков А. В., Электроакустика, М., 1973; Эфруси М. М., Громкоговорители и их применение, 2 изд., М., 1976.
Н. Т. Молодая, Л. З. Папернов.

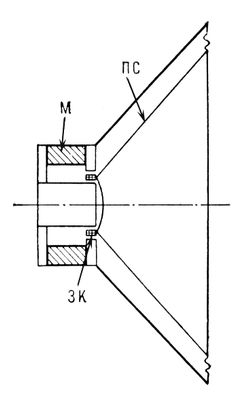

Схема электродинамического громкоговорителя прямого излучения: М — магнит; ПС — подвижная система (диафрагма); ЗК — звуковая катушка.
Электродинамический микрофон
Эле'ктродинамический микрофо'н,микрофон , в котором для преобразования звуковых колебаний в электрические используют явление возникновения эдс индукции (см. Индукция электромагнитная ) в металлическом проводнике, совершающем под действием звуковых волн вынужденные колебания в поле постоянного магнита.
Электродинамический прибор
Электродинами'ческий прибо'р , измерительный прибор , принцип действия которого основан на механическом взаимодействии двух проводников при протекании по ним электрического тока. Э. п. состоит из измерительного преобразователя , преобразующего измеряемую величину в переменный или постоянный ток, и измерительного механизма электродинамической системы (рис. ). Наиболее распространены Э. п. с подвижной катушкой, внутри которой на оси со стрелкой расположена подвижная катушка. Вращающий момент на оси возникает в результате взаимодействия токов в обмотках катушек 1 и 2 и пропорционален произведению действующих значений этих токов. Уравновешивающий момент создаёт пружина, с которой связана ось. При равенстве моментов стрелка останавливается.
Э. п. — наиболее точные электроизмерительные приборы, применяемые для определения действующих значений тока и напряжения в цепях переменного и постоянного тока. При последовательном соединении обмоток катушек угол поворота стрелки пропорционален квадрату измеряемой величины. Такое включение обмоток применяется в Э. п. для измерения напряжения и силы тока (вольтметры и амперметры ). Электродинамические измерительные механизмы используют также для измерения мощности (ваттметры ). При этом через неподвижную катушку пропускают ток, пропорциональный току, а через подвижную — ток, пропорциональный напряжению в измеряемой цепи. Показания прибора пропорциональны активному или реактивному значению электрической мощности. В случае исполнения электродинамических механизмов в виде логометров их применяют как частотомеры, фазометры и фарадометры. Э. п. изготовляют главным образом переносными приборами высокой точности — классов 0,1; 0,2; 0,5. Разновидность Э. п. — ферродинамический прибор, котором для усиления магнитного поля неподвижной катушки применяют магнитопровод из ферромагнитного материала. Такие приборы предназначаются для работы в условиях вибрации, тряски и ударов. Класс точности ферродинамических приборов 1,5 и 2,5.

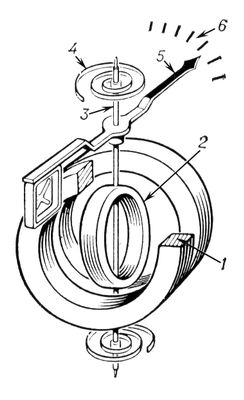

Электродинамический измерительный прибор: 1 и 2 — неподвижная и подвижная катушки; 3 — ось; 4 — пружина; 5 — стрелка; 6 — шкала.
Электродные процессы
Электро'дные проце'ссы, электрохимические превращения на границе электрод/электролит, при которых через эту границу происходит перенос заряда, проходит электрический ток. В зависимости от направления перехода электронов (с электрода на вещество или наоборот) различают катодные и анодные Э. п., приводящие соответственно к восстановлению веществ. Пространственное разделение процессов окисления и восстановления используется в химических источниках тока и при электролизе. Точной мерой скорости Э. п. служит плотность тока (a /см2 ). Особенностью Э. п. является зависимость их скорости от электродного потенциала , а также от строения двойного электричеческого слоя и наличия адсорбированных частиц на межфазной границе. Скорость Э. п. увеличивается по мере возрастания перенапряжения . При равновесном потенциале достигается динамическое равновесие, при котором ток через электрод не протекает, однако через границу фаз идёт непрерывный обмен носителями зарядов — ионами или электронами (т. н. ток обмена — один из основных кинетических параметров Э. п.). Скорость Э. п. может меняться в очень широких пределах в зависимости от природы электрода. Так, ток обмена при электрохимическом процессе выделения водорода из водных растворов кислот варьирует от 10– 12а/см2 для ртутного электрода до 0,1 а/см2
Простейшие Э. п. — реакции переноса электрона типа Fe2+ ® Fe3+ + е. Перенос электронов может сопровождаться разрывом химических связей и переходом атомов от исходного вещества к продукту реакции, например C6 H5 NO2 + 6H+ + 6е ® C6 H5 NH2 + 2H2 O. Более сложные Э. п. сопровождаются образованием новой фазы. К ним относятся катодное осаждение и анодное растворение металлов, например Ag+ + е ® Ag, а также выделение и ионизация газов, например 2H+ + 2e « H2 . Одной из стадий Э. п. всегда является стадия разряда-ионизации, т. е. переход заряженной частицы через границу фаз. Эта стадия — электрохимический элементарный акт суммарного процесса. Э. п. включают как стадии доставки реагирующего вещества к поверхности электрода, так и отвода продуктов реакции в объём раствора. Э. п. могут включать также химические стадии, предшествующие стадии разряда-ионизации или протекающие после неё. Широко применяемые в технике электродные процессы описаны в статьях Гальванотехника , Электрометаллургия , Электрофизические и электрохимические методы обработки , Анодирование .
В. В. Лосев.
Электродный потенциал
Электро'дный потенциа'л, разность электрических потенциалов между электродом и находящимся с ним в контакте электролитом (чаще всего между металлом и раствором электролита). Возникновение Э. п. обусловливается переносом заряженных частиц через границу раздела фаз, специфической адсорбцией ионов, а при наличии полярных молекул (в том числе молекул растворителя) — ориентационной адсорбцией их. Величина Э. п. в неравновесном состоянии зависит как от природы и состава контактирующих фаз, так и от кинетических закономерностей электродных реакций на границе раздела фаз. Равновесное значение скачка потенциалов на границе раздела электрод/раствор определяется исключительно особенностями электродной реакции и не зависит от природы электрода и адсорбции на нём поверхностно-активных веществ. Эту абсолютную разность потенциалов между точками, находящимися в двух разных фазах, нельзя измерить экспериментально или рассчитать теоретически. Практическое значение имеют относительные Э. п., обычно называемые просто Э. п., представляющие собой разность Э. п. рассматриваемого электрода и электрода сравнения — чаще всего нормального водородного электрода , Э. п. которого условно принимается равным нулю.
При электрохимическом равновесии на электроде величина Э. п. (E ) может быть выражена через изменение гиббсовой энергии (DG ) реакции: Е = — DG /zF , где z — число электронов, участвующих в электрохимическом процессе, F — Фарадея число . Э. п. в этом случае зависит от активности (а ) участвующих в реакции веществ (потенциалопределяющих веществ). Для электродов Me/Men+Е = E + (RT/zF ) ln aMen+ , где R — газовая постоянная, Т — температура, E — нормальный потенциал . Для окислительно-восстановительных систем с инертным электродом, у которых все компоненты электрохимической реакции находятся в растворе, Э. п. (окислительно-восстановительный потенциал ) определяется активностями как окисленной (aok ), так и восстановленной (ав ) форм вещества:
где n — стехиометрический коэффициент.
В случае, когда на электроде возможно одновременное протекание более одной электродной реакции, используется понятие стационарного Э. п. При пропускании электрического тока измеренный Э. п. будет отличаться от равновесного на величину поляризации (см. Поляризация электрохимическая ).
Лит. см. при ст. Электрохимия .
В. В. Городецкий.
Электродоменная печь
Электродо'менная печь, электрическая рудовосстановительная шахтная печь для выплавки чугуна из железных руд. Состоит из шахты с верхней загрузкой шихтовых материалов и расположенного под ней широкого горна. Переменный ток подаётся на наклонные (реже горизонтальные) угольные электроды. Необходимое для технологического процесса тепло выделяется в горне в результате горения электрических дуг, а также нагревания шихты и шлака при прохождении через них электрического тока. Конструкция Э. п. разработана в 1898 (Э. Стассано в Италии). Первая промышленная Э. и. была введена в эксплуатацию в 1908 в Швеции (завод Домнарвет). В 1-й четверти 20 в. число Э. п. достигло нескольких десятков (в основном в Швеции и Норвегии, в меньшей мере в Италии и Японии). Применение Э. п. было экономически оправданным в тех районах, где мало коксующихся углей и есть дешёвая электроэнергия. Но из-за недостаточно высокой производительности и сложности эксплуатации, а также в связи с появлением и развитием мощных закрытых дуговых печей число работающих Э. п. резко сократилось и к середине 70-х гг. их эксплуатация практически прекратилась.
