Э. чрезвычайно важны в науке и технике. Все жидкие системы в живых организмах содержат Э. Важный класс Э. — полиэлектролиты . Э. являются средой для проведения многих химических синтезов и процессов электрохимических производств. При этом всё большую роль играют неводные растворы Э. Изучение свойств растворов Э. важно для создания новых химических источников тока и совершенствования технологических процессов разделения веществ — экстракции из растворов и ионного обмена .

Лит. см. при ст. Электролитическая диссоциация .

А. И. Мишустин.

Электролов

Электроло'в, промышленный способ лова рыб, использующий их характерные реакции на протекающий через тело электрический ток. В зависимости от силы тока (постоянного или импульсного) в поведении рыб различают 3

стадии: отпугивание, направленное движение к аноду (т. н. анодная реакция) и электронаркоз. При Э. может использоваться любая из трёх стадий. Границы стадий зависят от вида, размеров и физиологического состояния рыб. Кроме того, реакция рыб разных видов зависит от длительности и частоты импульсов. При Э. ток через тело рыб протекает при попадании их в электрическое поле, возникающее между электродами, находящимися в воде и подключенными к источнику тока. Э. на постоянном токе осуществляется с помощью относительно маломощных электрических генераторов; применяется на пресных водоёмах. В морской воде более перспективен Э. с помощью импульсного тока, т. к. при этом резко сокращается расход электроэнергии. Основные разновидности Э. — лов электрифицированным тралом и бессетевой лов . Для лова донных рыб электроды устанавливают в устьевой части трала, а параметры электрических импульсов подбирают так, чтобы вызвать у рыб анодную реакцию и не дать им уйти под нижнюю подбору трала. При лове рыб, обитающих в толще воды, используют эффект электронаркоза, а электроды устанавливают на предмешковой части трала. Рыбы, попавшие в межэлектродное пространство, наркотизуются и смываются потоком воды в куток, что ускоряет формирование улова. Кроме того, эффективность лова растет за счёт уменьшения выхода рыб из трала. Бессетевым Э. вылавливают рыб, обладающих заметной анодной реакцией. Под влиянием тока они направляются в область действия насосов. Э. с помощью импульсных токов часто используют в сочетании со светоловом . Для повышения эффективности Э. проводятся исследования по выбору параметров электрического поля и его конфигурации, силы тока, частоты следования импульсов и т. д.

Лит.: Стернин В. Г., Никоноров И. В., Бумейстер Ю. К., Электролов рыбы. М., 1972.

С. К. Малькявичюс.

Электролюминесцентный экран

Электролюминесце'нтный экра'н, плоский невакуумный визуальный индикатор , выполненный в виде прямоугольной сетки из двух систем параллельных прозрачных электропроводящих полосок (электродов); полоски одной системы отделены от полосок другой слоем из электролюминофора (см. Люминофоры ). Э. э. используются в осциллографических приборах, отображения информации устройствах малой информационной ёмкости, различных табло и т. д. В наиболее распространённом Э. э. при создании переменной разности потенциалов между любой из пар перпендикулярных электродов элемент слоя, расположенный в их перекрестье, начинает светиться, причём яркость свечения зависит от величины разности потенциалов. Управляя определённым образом яркостью свечения элементов, на Э. э. можно воспроизводить сложные изображения.

Лит.: Прикладная электролюминесценция, М., 1974.

Электролюминесценция

Электролюминесце'нция,люминесценция , возбуждаемая электрическим полем. Наблюдается в газах и кристаллофосфорах , атомы (или молекулы) которых переходят в возбуждённое состояние при возникновении какой-либо формы электрического разряда. Э. газов — свечение электрического разряда в газах — исследуется с середины 19 в. и используется в газоразрядных источниках света . Э. твёрдых тел была открыта в 1923 советским учёным О. В. Лосевым на SiC, а в 1936 — французским учёным Ж. Дестрио на изолированных кристаллах ZnS, активированных Cu и Cl.

Из различных типов Э. твёрдых тел наиболее важны инжекционная и предпробойная. Инжекционная Э. характерна для р—n– перехода в SiC или GaP, подключенного в прямом направлении к источнику постоянного напряжения. При этом в n– область вводятся (инжектируются) избыточные дырки, а в р– область — электроны или те и другие вводятся в высокоомный тонкий слой между п- и р- областями. Свечение возникает при рекомбинации электронов и дырок в этом слое. Предпробойная Э. наблюдается, например, в порошкообразном ZnS, активированном Cu, Al и др. и помещенном в диэлектрик между обкладками конденсатора, на который подаётся переменное напряжение. В каждый полупериод на обращенных к катоду сторонах кристаллов ZnS возникает область сильного электрического поля. Электроны, проникающие в неё с поверхности кристалла, ускоряются полем и ионизуют атомы кристаллической решётки. Образовавшиеся дырки захватываются центрами свечения. В следующий полупериод поле направлено в противоположную сторону и под его воздействием электроны возвращаются к центрам свечения, где происходит их рекомбинация с дырками, сопровождаемая свечением.

Э. твёрдых тел применяется

для индикаторных устройств, основой которых служит электролюминесцентный конденсатор (см. рис. ) или светоизлучающий диод . К таким устройствам относятся знаковые индикаторы со светящимися цифрами, буквами и другими знаками, которые могут меняться при переключении контактов, матричные экраны для получения сложных светящихся изображений (см. Электролюминесцентный экран ), мнемосхемы, преобразователи изображений и т. д.

Лит.: Прикладная электролюминесценция, М., 1974; Верещагин И. К., Электролюминесценция кристаллов, М., 1974.

М. В. Фок.

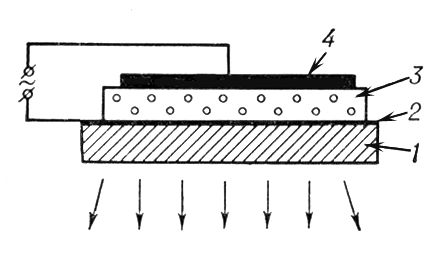

Электролюминесцентный конденсатор: 1 — стекло; 2 — прозрачный проводящий слой; 3 — люминофор; 4 — металлический электрод.

Электромагнит

Электромагни'т, электротехническое устройство, состоящее обычно из токопроводящей обмотки и ферромагнитного сердечника, который намагничивается (приобретает свойства магнита) при прохождении по обмотке электрического тока. Э. используют в основном для создания магнитного потока (в электрических машинах) и усилия (в приводных механизмах). Несмотря на конструктивное разнообразие, Э. обычно состоят из следующих частей, имеющих одинаковое назначение: катушки с токопроводящей обмоткой, намагничивающегося сердечника (неподвижной части магнитопровода) и якоря (подвижной части магнитопровода), передающего усилие деталям приводимого в действие механизма. Обмотки Э. выполняются из изолированного алюминиевого или медного провода (существуют также Э. с обмоткой из сверхпроводящих материалов; см. Магнит сверхпроводящий ). Магнитопроводы Э. изготовляют из магнитно-мягких материалов — обычно из электротехнической или качественной конструкционной стали, литой стали и чугуна, железоникелевых и железокобальтовых сплавов. Для снижения потерь на вихревые токи магнитопроводы выполняют из набора листов.

В зависимости от способа создания магнитного потока и характера действующей намагничивающей силы Э. подразделяют на 3 группы: Э. постоянного тока нейтральные, Э. постоянного тока поляризованные, Э. переменного тока. У нейтральных Э. сила притяжения зависит только от величины магнитного потока и не зависит от направления тока в обмотке; при отсутствии тока в обмотке магнитный поток, а следовательно, сила притяжения практически равны нулю. У поляризованных Э. создаётся 2 независимых магнитных потока: поляризующий, который образуется обычно полем постоянного магнита (иногда другого Э.), и рабочий магнитный поток, который возникает под действием намагничивающей силы рабочей или управляющей обмотки. Если ток в них отсутствует, на якорь действует сила притяжения, созданная поляризующим магнитным потоком. Действие такого Э. зависит как от величины магнитного потока, так и от направления электрического тока в рабочей обмотке. В Э. переменного тока питание обмотки осуществляется от источника переменного тока, а магнитный поток периодически изменяется по величине и направлению, в результате чего сила притяжения пульсирует от нуля до максимального значения с удвоенной частотой по отношению к частоте питающего тока. Э. различают также по ряду других признаков: по способу включения обмоток — с параллельными и последовательными обмотками; по характеру работы — работающие в длительном, прерывистом и кратковременном режимах; по скорости действия — быстродействующие и замедленного действия и т. д.

Наиболее широкая и важная область применения Э. — электрические машины и аппараты, входящие в системы промышленной автоматики, в аппаратуру регулирования, защиты электротехнических установок. В составе различных механизмов Э. используются в качестве привода для осуществления необходимого поступательного перемещения (поворота) рабочих органов машин или для создания удерживающей силы. Примером таких Э. могут служить Э. грузоподъёмных машин, Э. муфт сцепления и тормозов, Э., применяемые в различных пускателях, контакторах, выключателях, электроизмерительных приборах и т. п. Перспективно использование Э. в тяговых приводах скоростных транспортных средств для создания т. н. магнитной подушки. Развивающейся областью применения Э. является медицинская аппаратура. В научных целях Э. используют в эксперимент, химии, биологии, физике. В связи с широтой применения конструктивное исполнение, размеры, потребляемая мощность Э. находятся и широких пределах. В зависимости от назначения Э. могут весить от долей г до сотен т, потреблять электрическую мощность — от долей вт до десятков Мвт.

Лит.: Гордон А. В., Сливинская А. Г., Электромагниты постоянного тока, М. — Л., 1960; Карасик В. Р., Физика и техника сильных магнитных полей, М., 1964; Тер-Акопов А. К., Динамика быстродействующих электромагнитов, М. — Л., 1965; Сливинская А. Г., Электромагниты и постоянные магниты, М., 1972.

М. И. Озеров.

Электромагнитная индукция

Электромагни'тная индукция, см. Индукция электромагнитная .
