Представление Э. к. в виде суперпозиции мод с дискретным или непрерывным спектром допустимо для любой сложной системы проводников и диэлектриков (см. Радиоволновод , Объёмный резонатор , Открытый резонатор ), если поля, токи, заряды в них связаны между собой линейными соотношениями. В квазистационарных системах, размеры которых значительно меньше длины волны, области, где преобладают электрические или магнитные поля, могут быть пространственно разделены и сосредоточены в отдельных элементах: Е — в ёмкостях С, Н — в индуктивностях L. Типичный пример такой системы с сосредоточенными параметрами — колебательный контур , где происходят колебания зарядов на обкладках конденсаторов и токов в катушках самоиндукции. Э. к. в системах с распределёнными параметрами L и С, имеющие дискретный спектр собственных частот, могут быть представлены как Э. к. в связанных колебательных контурах (электромагнитных осцилляторах), число которых равно числу мод.

В средах Э.

к. взаимодействуют со свободными и связанными заряженными частицами (электронами, ионами), создавая индуцированные токи. Токи проводимости обусловливают потери энергии и затухание Э. к.; токи, обусловленные поляризацией и намагниченностью среды, определяют значения её диэлектрической проницаемости и магнитной проницаемости , а также скорость распространения в ней электромагнитных волн и спектр собственных частот Э. к. Если индуцированные токи зависят от Е и Н нелинейно, то период, форма и другие характеристики Э. к. зависят от их амплитуд (см. Нелинейные колебания ); при этом принцип суперпозиции недействителен, и может происходить перекачка энергии Э. к. от одних частот к другим. На этом основаны принципы работы большинства генераторов, усилителей и преобразователей частоты Э. к. (см. Генерирование электрических колебаний , Автоколебания ). Возбуждение Э. к. в устройствах с сосредоточенными параметрами, как правило, осуществляется путем прямого подключения к ним генераторов, в высокочастотных устройствах с распределёнными параметрами — путём возбуждения Э. к. при помощи различных элементов связи (вибраторов, петель связи, рамок, отверстий и др.), в оптических устройствах — с применением линз, призм, отражающих полупрозрачных зеркал и т. д.

Лит.: Горелик Г. С., Колебания и волны, 2 изд., М., 1959; Андронов А. А, Витт А. А., Хайкин С. Э., Теория колебаний, 2 изд., М., 1959; Парселл Э., Электричество и магнетизм, пер. с англ., 2 изд., М., 1975 (Берклеевский курс физики, т. 2); Крауфорд Ф., Волны, пер. с англ., 2 изд., М., 1976 (Берклеевский курс физики, т. 3).

М. А. Миллер, Л. А. Островский.

Электромагнитный выключатель

Электромагни'тный выключа'тель,выключатель электрический , служащий для отключения высоковольтных цепей под нагрузкой в нормальных и вынужденных режимах работы; принципиально отличается от выключателей других систем тем, что гашение электрической дуги, возникающей между расходящимися в процессе отключения цепи контактами выключателя, осуществляется непосредственно в воздушной среде т. н. электромагнитным дутьём в дугогасительном устройстве . Дуга затягивается в камеру дугогасительного устройства мощным магнитным полем, создаваемым электромагнитами, в обмотках которых протекает отключаемый ток. Обмотки электромагнитов имеют такую полярность, при которой создаваемое магнитное поле затягивает дугу в дугогасительную камеру (камеры), где дуга растягивается и охлаждается, её сопротивление резко увеличивается и она гаснет. Дугогасительные камеры выполняются из жаростойких материалов, обладающих высокой диэлектрической прочностью, теплопроводностью и теплоёмкостью. В Э. в. переменного тока для повышения надёжности работы обычно предусматривается воздушный поддув, который ускоряет перемещение дуги в камеру. Э. в. применяют обычно в сетях на напряжение 6—10 кв.

Лит.: Вабиков М. А., Электрические аппараты, ч. 3, М. — Л., 1963; Бронштейн А. М., Курицын В. П., Улиссова И. Н., Электромагнитные выключатели и опыт их эксплуатации, «Электричество», 1971, № 4; Быков Е. И., Колузаев А. М., Электромагнитные выключатели ВЭМ-6 и ВЭМ-10, М., 1973.

Р. Р. Мамошин.

Электромагнитный насос

Электромагни'тный насо'с,

1) насос поршневого типа или диафрагмовый насос, у которого поступательно-возвратное движение рабочего органа осуществляется стальным сердечником, вставленным в соленоид, подключенный к источнику электроэнергии.

2) То же, что магнитогидродинамический насос .

Электромагнитный прибор

Электромагни'тный прибо'р, измерительный прибор , принцип действия которого основан на взаимодействии магнитного поля, пропорционального измеряемой величине, с сердечником, выполненным из ферромагнитного материала. Основные элементы Э. п.: измерительная схема, преобразующая измеряемую величину в постоянный или переменный ток, и измерит, механизм электромагнитной системы (рис. ). Электрический ток в катушке электромагнитной системы создаёт электромагнитное поле, втягивающее сердечник в катушку, что приводит к возникновению на оси вращающего момента, пропорционального квадрату силы тока, протекающего по катушке. В результате действия на ось пружины создаётся момент, противодействующий вращающему моменту и пропорциональный углу поворота оси. При взаимодействии моментов ось и связанная с ней стрелка поворачиваются на угол, пропорциональный квадрату измеряемой величины. При равенстве моментов стрелка останавливается. Выпускаются электромагнитные амперметры и вольтметры для измерений главным образом в цепях переменного тока частотой 50 гц. В электромагнитном амперметре катушка измерительного механизма включается последовательно в цепь измеряемого тока, в вольтметре параллельно. Электромагнитные измерит, механизмы применяют также в логометрах .

Наиболее распространены щитовые приборы классов точности 1,5 и 2,5, хотя существуют приборы классов 0,5 и даже 0,1 с рабочей частотой до 800 гц.

Лит.: Электрические измерения, под ред. Е. Г. Шрамкова, М., 1972; Электрические измерения, под ред. А. В. Фремке, 14 изд., Л., 1973.

Н. Н. Вострокнутов.

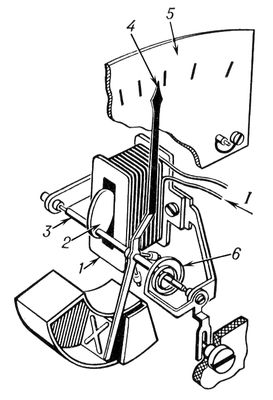

Электромагнитный измерительный прибор: 1 — катушка; 2 — сердечник; 3 — ось; 4 — стрелка; 5 — шкала; 6 — пружина.

Электромагнитный ракетный двигатель

Электромагни'тный раке'тный дви'гатель, см. Электрический ракетный двигатель .

Электромашинный динамометр

Электромаши'нный динамо'метр, устройство для измерения вращающих моментов электродвигателей. Э. д. используют при стендовых испытаниях двигателей для снятия механических или электромеханических характеристик. Э. д. представляет собой электрическую машину , работающую в генераторном режиме и механически связанную с испытуемым двигателем. Наиболее часто в качестве Э. д. используют генератор постоянного тока. Момент, развиваемый электродвигателем, находят по формуле:

 н xм

где U — напряжение на зажимах генератора в в; I — ток в обмотке возбуждения в а ; n — частота вращения в об/мин; h — кпд генератора. Изменение момента достигается регулированием нагрузочного сопротивления и тока в обмотке возбуждения генератора. Э. д. применяют при испытании мощных тяговых машин. Моменты электродвигателей малой мощности иногда определяют на более простом Э. д., представляющем собой диск из ферромагнитного материала, который насаживают на вал электродвигателя, и электромагнит постоянного тока с противовесом. При вращении диска создаётся тормозной момент в результате взаимодействия вихревых токов в диске с магнитным полем электромагнита. Угол поворота электромагнита с противовесом пропорционален измеряемому моменту.

М. И. Озеров.

Электромашинный усилитель

Электромаши'нный усили'тель (ЭМУ), электрическая машина , предназначенная для усиления мощности подаваемого на обмотку возбуждения сигнала за счёт энергии первичного двигателя (обычно электрического). ЭМУ применяют в системах автоматического управления и регулирования; выпускаются на мощности от долей вт до десятков квт с коэффициентом усиления (отношение мощности на выходе к мощности на входе) 10⁴ —10⁵ Небольшое изменение мощности, подводимой в цепь возбуждения, вызывает во много раз большее изменение мощности, отдаваемой ЭМУ. Различают ЭМУ продольного поля (с одной ступенью усиления) и ЭМУ поперечного поля (с двумя ступенями). Наиболее распространены ЭМУ поперечного поля (рис. ). Такой ЭМУ представляет собой генератор постоянного тока, обычно двухполюсный с двумя парами щёток на коллекторе. На полюсах статора расположены одна или несколько обмоток возбуждения, чаще называемые обмотками управления (ОУ). При подаче в ОУ сигнала, подлежащего усилению, она создаёт магнитный поток Ф₁ , направленный вдоль оси d—d. В обмотке якоря наводится эдс, которая достигает наибольшего значения на щётках а—а и равна нулю на щётках b—b. Т. к. якорь замкнут накоротко щётками а—а, то даже при незначительной эдс в цепи (обмотке) якоря возникает достаточно большой ток I_a , обусловливающий увеличение мощности сигнала (первая ступень усиления). Этот ток создаёт сильное поперечное магнитное поле (магнитный поток Ф_аq ). При вращении якоря в поперечном поле на щётках b—b, связанных с внешней цепью, появляется напряжение U₂. В результате этого во внешней цепи возникает большой ток I₂ , обусловливающий большую выходную мощность (вторая ступень усиления). Дополнительная обмотка, называется компенсационной, создаёт намагничивающую силу F_ko, равную F_ad , устраняя искажение сигнала.

Лит.: Горяинов Ф. А., Электромашинные усилители, М. — Л., 1962,

М. Д. Находкин.

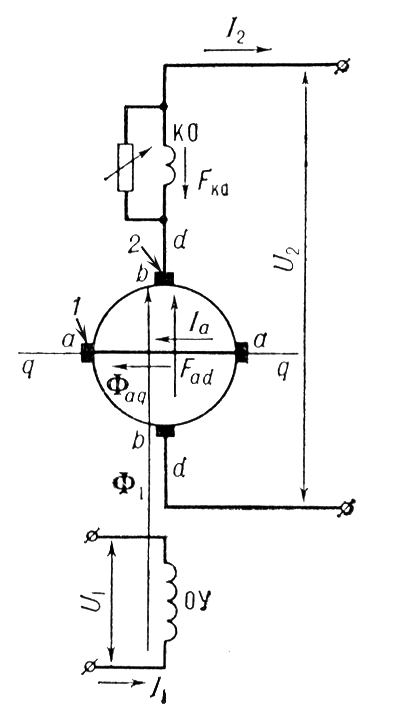

Принципиальная схема включения электромашинного усилителя поперечного поля: 1 и 2 — щётки якоря; ОУ — обмотка управления; КО — компенсационная обмотка; Ф1 — магнитный поток по оси d — d; Фаq — магнитный поток поперечного поля; U1 и I1 — напряжение и ток в обмотке управления; U2 и I2 — напряжение и ток на выходе; Fad и Fko — намагничивающие силы якоря и компенсационной обмотки
