Принцип фрезерования, по-видимому, зародился в Европе в 16 в. — Леонардо да Винчи дал эскиз прототипа фрезы в виде вращающегося круглого напильника. Известен станок с вращающимся напильником, построенный в Пекине в 1665. Прототипы современных Ф. с. появились в 19 в.: консольный в 1835, универсальный в 1862, продольный в 1884. В дальнейшем конструкции Ф. с. быстро развивались, типы их дифференцировались.
По назначению Ф. с. разделяют на универсально-, горизонтально-, вертикально-, продольно-, копировально-, резьбо-, шпоночно-, карусельно-, барабанно-фрезерные и др. По конструкции Ф. с. могут быть консольные и бесконсольные. Главное движение у Ф. с. (вращательное) осуществляется фрезой, движение подачи (поступательное) — заготовкой; в некоторых случаях (например, при обработке крупных изделий) движение подачи может сообщаться фрезе.
Универсально-фрезерный станок (рис. , а) консольной конструкции характеризуется горизонтальным расположением оси шпинделя, имеет хобот с подвеской для крепления оправки фрезы и предназначен для работы с разными типами
В промышленности находят всё более широкое применение различные типы Ф. с. с программным управлением. В этих станках движение по каждой из трёх координат станка управляется сигналами, записанными на двух дорожках магнитной ленты. Сигналы, возникающие в обмотках шести катушек магнитной головки через усилители, формирователи импульсов и узел распределения импульсов, подаются на тяговые двигатели, а затем через соответствующие гидроусилители на ходовые винты подач станка.
Лит. см. при от. Металлорежущий станок .
Д. Л. Юдин.
Ф. с. в деревообработке имеет вращающийся вертикальный шпиндель, на котором укрепляется фреза, и применяется для плоскостной, профильной и фасонной обработки резанием заготовок. Различают Ф. с. простые (одно- или двухшпиндельные), карусельного типа и копировальные. Одношпиндельные Ф. с. имеют станину со столом и шпиндель, укрепленный на подвижном суппорте. Обработка заготовок осуществляется при помощи направляющих линеек. В двухшпиндельном Ф. с. шпиндели вращаются в противоположные стороны, что облегчает обработку заготовок криволинейной формы и уменьшает вероятность возникновения сколов и задиров. Для плоского и фигурного фрезерования используют Ф. с. карусельного типа с вращающимся столом, на котором укрепляются заготовки. Копировальный Ф. с. снабжен устройством для работы по копиру (шаблону) и служит для производства мелких, точных и скульптурных работ.
Лит. см. при ст. Деревообрабатывающий станок .
Н. К. Якунин.

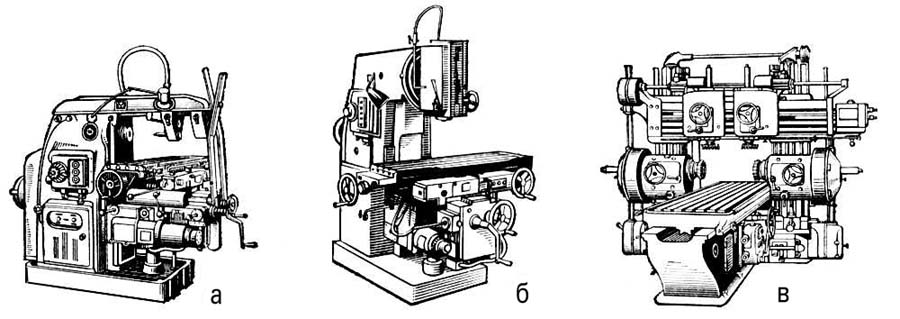

Основные типы фрезерных станков: а — универсально-фрезерный; б — вертикально-фрезерный; в — продольно-фрезерный.
Фрезерование
Фрезерова'ние в металлообработке, процесс резания металлов и др. твёрдых материалов фрезой . Ф. применяется для обработки плоских и фасонных поверхностей (в т. ч. резьбовых поверхностей, зубчатых и червячных колёс) и осуществляется на фрезерных станках . Схема Ф. цилиндрической фрезой показана на рис. 1 . Главное движение при Ф. — вращение инструмента, движение подачи — поступательное перемещение заготовки; скорость резания равна окружной скорости наиболее удалённых от оси фрезы точек её зубьев. При Ф. различают три вида подачи. Минутная подача S (в мм/мин ); подача на один оборот фрезы S (в мм/об ); подача на один зуб фрезы Sz (в мм/зуб ) — относительное перемещение фрезы и заготовки при повороте фрезы
где z — число зубьев фрезы, n — частота вращения фрезы (об/мин ). Глубина резания t (мм ) при Ф. — толщина срезаемого слоя металла, измеренная перпендикулярно к обработанной поверхности. Ширина Ф. В (мм ) — ширина обрабатываемой поверхности в направлении, параллельном оси фрезы. Существуют две возможные схемы Ф.: против подачи (встречное Ф.), когда в нижней точке контакта фрезы с обрабатываемой заготовкой векторы скорости резания и подачи противоположны (рис. 2 , а), и по подаче (попутное Ф.), когда эти векторы совпадают (рис. 2 , б), amax — наибольшая толщина срезаемого слоя металла; Y — угол контакта фрезы. При черновом Ф. обычно применяется вторая схема, при чистовом Ф. — первая. Площадь поперечного сечения слоя металла, срезаемого зубом фрезы, меняется в каждый момент времени резания и, следовательно, меняются и действующие на зуб силы. Равномерное Ф. может быть достигнуто при использовании фрез с винтовыми зубьями, работа которых характеризуется примерным постоянством площади поперечного сечения срезаемого слоя металла. Основное технологическое время при Ф.:
где L — общая длина прохода заготовки (в мм ) относительно фрезы в направлении подачи, i — число проходов. Скорость резания, допускаемая при Ф., зависит от типа фрезы, материала и геометрических параметров её режущей части и др. элементов, режима резания, состояния поверхностного слоя заготовки и т.п. (см. Обработка металлов резанием ). В процессе Ф. возникают силы сопротивления резанию. По окружной силе может быть определён крутящий момент на шпинделе фрезерного станка. Осевая сила действует на подшипник шпинделя станка, устройство для закрепления заготовки, а также детали и узлы механизма подачи. Радиальная сила действует на опоры шпинделя и оправку, в которой закрепляется фреза. Горизонтальная сила нагружает механизм подачи и устройство для закрепления заготовки. В деревообработке Ф. может осуществляться также на фуговальных станках , рейсмусовых станках и др. с помощью ножевых валов или головок со вставными ножами (см. Дереворежущий инструмент ).
Лит. см. при ст. Обработка металлов резанием .
Д. Л. Юдин.

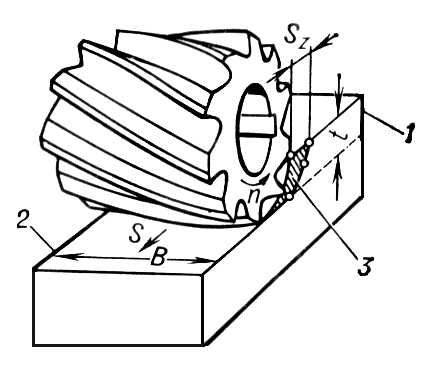

Рис. 1. Схема резания при фрезеровании цилиндрической фрезой: 1 — обрабатываемая поверхность; 2 — обработанная поверхность; 3 — поверхность резания.

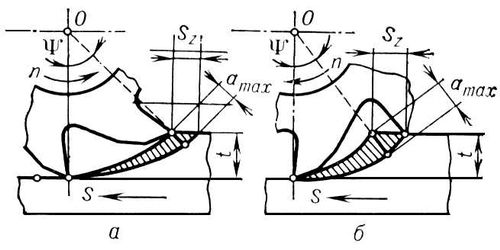

Рис. 2. Схемы фрезерования: а — против подачи; б — по подаче.
Фрезерование почвы
Фрезерова'ние по'чвы, крошение и перемешивание почвы фрезой на глубину 20—25 см . При фрезеровании почва разрывается на части ножами или зубьями, укрепленными на дисках вращающегося барабана фрезы (см. Фреза почвенная ), ударяется о щитки его кожуха и крошится на мелкие комочки. В результате получается ровная, хорошо разрыхлённая поверхность. Ф. п. применяют для разделки пласта на осушенных болотах и заболоченных землях, при освоении торфяников, на задернелых почвах лугов и пастбищ при их улучшении, в лесоводстве для подготовки почвы под лесные культуры, в овощеводстве и цветоводстве для обработки почвы в теплицах, парниках, на припарниковых участках, в питомниках. Исследуют эффективность применения Ф. п. на старопахотных землях. Фрезерование — одна из операций при добыче торфа послойно-поверхностным способом.
