И. широко применяют при научных исследованиях, в технике и быту. Они сигнализируют об аварийных ситуациях и о поступлении особо срочной информации, облегчают принятие решения и служат одним из основных средств информационной связи между машиной и человеком (см. Инженерная психология , Система «человек и машина» ).
Лит.: Ломов Б. Ф., Человек и техника, М., 1966; Электронные системы отображения информации, под ред. Дж. Ховарда, пер. с англ., М., 1966; Вудсон У., Коновер Д., Справочник по инженерной психологии для инженеров и художников-конструкторов, под ред. В. Ф. Венда, пер. с англ., М., 1968; Пул Г., Основные методы и системы индикации, пер. с англ., Л., 1969.
Р. А. Попов.
Рис. 2.

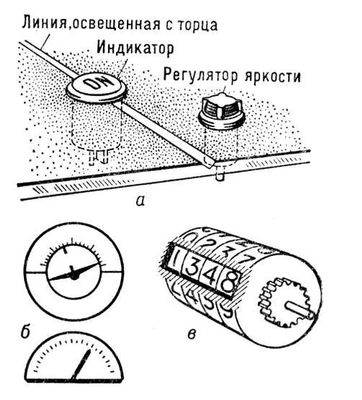

Рис. 1. Указательные индикаторы: а — сигнальная лампа; б — стрелочный; в — цифровой.
Индикатор давления
Индика'тор давле'ния, прибор для измерения и регистрации изменений давления в устройствах пневмоавтоматики, цилиндрах поршневых машин и т. д. И. д. обычно имеет воспринимающую часть (датчик), передающее и регистрирующее устройства. В пневматическом И. д. давление на поршень или мембрану (воспринимающая часть) через шток передаётся на рычаг самописца, фиксирующего изменения положения поршня (мембраны), т. е. изменения давления. В электрическом И. д. колебания давления преобразуются датчиком в электрические сигналы, которые регистрируются с помощью осциллографа, электрических измерительных приборов и др. См. также Давления датчик .
Индикаторная диаграмма
Индика'торная диагра'мма, графическое изображение изменения давления газа или пара в цилиндре поршневой машины в зависимости от положения поршня. И. д. вычерчивается обычно с помощью индикатора давления . По оси абсцисс откладывается объём, занимаемый газами в цилиндре, а по оси ординат — давление. Каждая точка на И. д. (рис. ) показывает давление в цилиндре двигателя при данном объёме, т. е. при данном положении поршня (точка r соответствует началу впуска; точка а — началу сжатия; точка с — концу сжатия; точка z— началу расширения; точка b — концу расширения).
И. д. даёт представление о значении работы, производимой двигателем внутреннего сгорания или насосом, и об их мощности. Рабочее тело совершает полезную работу только в течение рабочего хода. Поэтому для определения полезной работы необходимо из площади, ограниченной кривой расширения zb , вычесть площадь, ограниченную кривой сжатия ac. Различают теоретическую и действительную И. д. Теоретическая строится по данным теплового расчёта и характеризует теоретический цикл; действительная И. д. снимается с работающей машины при помощи индикатора и характеризует действительный цикл (см. рис. ).
Для удобства ведения расчётов и сопоставления между собой разных двигателей переменные по ходу поршня давления заменяются условным постоянным давлением, при котором за один ход поршня получается работа, равная работе газов за цикл с переменным давлением. Это постоянное давление называется средним индикаторным давлением и представляет собой работу газов, отнесённую к рабочему объёму поршневой машины.
Лит. см. при ст. Двигатель внутреннего сгорания .
Б. А. Куров.
Теоретическая (пунктир) и действительная (сплошные линии) индикаторные диаграммы 4—тактного карбюраторного двигателя: ra — линия впуска; ac — линия сжатия; cz — линия сгорания; zb — линия расширения; br — линия выпуска; P давление; V — объём.
Индикаторная мощность
Индика'торная мо'щность двигателя, полезная работа, совершаемая газами в цилиндре поршневого двигателя в единицу времени; определяется путём обработки индикаторных диаграмм ,
Лит. см. при ст. Двигатель внутреннего сгорания .
Индикаторные растения
Индика'торные расте'ния, растения-индикаторы, растения, тесно связанные с определёнными экологическими условиями, которые могут качественно или количественно оцениваться по присутствию этих растений. Это как виды, так и внутривидовые единицы, различные аномальные формы, закономерно и постоянно возникающие под влиянием тех или иных внешних воздействий, и даже растительного сообщества. Индикационное значение имеют и ритм развития растений, и сроки наступления у них различных фенологических фаз. Объектами индикации (индикатами) могут быть почвы, некоторые горные породы, подземные воды, присутствие определённых элементов и т. п. Одни И. р. — прямые индикаторы — имеют непосредственную связь с объектом индикации (они обычно сохраняют индикационное значение в пределах всего ареала), другие — косвенные индикаторы — обнаруживают связь с какими-либо факторами, находящимися в корреляционной зависимости от объектов индикации (чаще являются региональными или узко локальными).
И. р. пользуются при оценке механического состава и засоления почв, в поисках пресных вод в пустынях, при картировании материнских почвообразующих пород и некоторых видов полезных ископаемых. Распознавание И. р. (и сообществ) — один из приёмов дешифрирования аэроснимков при почвенной и геологической съёмках. Широко практикуется составление ботанических индикационных карт, а также индикационных справочников, предназначенных для полевых исследований. И. р. — предмет изучения индикационной геоботаники .
С. В. Викторов.
Индикаторы газоразрядные
Индика'торы газоразря'дные, газонаполненные приборы для визуального воспроизведения информации. В И. г. используется главным образом свечение катодной области тлеющего разряда . Они имеют высокую надёжность, долговечность (до 10 000 ч ), большую яркость (сотни — тысячи нит ), малую потребляемую мощность. Различают И. г.: сигнальные, в которых информация представляется в виде точки или малой светящейся области (неоновые индикаторные лампы и индикаторы малых уровней напряжения); знаковые, в которых информация представляется в виде различных знаков, образуемых светящимися электродами, имеющими отдельные выводы; линейные (аналоговые и дискретные), в которых информация представляется в виде светящегося столбика (длина его пропорциональна силе тока, протекающего через прибор) или в виде светящейся точки (положение точки определяется числом импульсов, поданных на вход устройства, управляющего работой индикатора); матричные, в которых информация представляется в виде совокупности светящихся точек на плоском экране, состоящем из нескольких десятков тысяч газосветных ячеек, образующих матрицу из рядов и столбцов. О применении И. г. см. в ст. Индикатор , Отображения информации устройство .
Лит.: Яблонский Ф. М., Новые газоразрядные приборы и схемы с их применением, «Радиотехника», 1970, т. 25, № 6.
А. Б. Покрывайло, В. А. Торгоненко.
Индикаторы изотопные
Индика'торы изото'пные, меченые атомы, вещества с повышенным содержанием одного из изотопов какого-либо элемента. Используются при различных исследованиях в химии, биологии, технике и др. См. Изотопные индикаторы .
