Камерный телевизионный кабель КПТ-41. Комбинированный (3 коаксиальные пары, 3 счетверённых и 19 одножильных, 1 парный и 5 отдельных) с полиэтиленовой изоляцией в поливинилхлоридной оболочке, волновое сопротивление основных коаксиальных пар 75 ом ; заводская длина 50 м . Для соединения передвижных телевизионных камер с источниками питания и передающей аппаратурой. 1 — токопроводящая жила; 2 — изоляция; 3 — оболочка; 5 — броня, экран.
Силовой бронированный СБ, АСБ, АБ, ААБ; без защитных покровов СБГ, АСБГ, ААБГ. 3-жильный с бумажной изоляцией в свинцовой или алюминиевой оболочке, защищенный бронёй из стальных лент (2 слоя) и покровами из джута и битума;
Контрольный кабель КВРГ 19'1,5. Многожильный (19 жил из сплошных проволок сечением 1,5 мм2 ) с резиновой изоляцией в поливинилхлоридной оболочке; напряжение до 2 кв ; температура от -40 до 50°C; заводская длина не менее 100 м . Присоединяется к электрическим приборам и устройствам управления, защиты и связи. 1 — токопроводящая жила; 2 — изоляция; 3 — оболочка;
Каротажный бронированный кабель КОБД-4. Одножильный (сталемедный) с теплостойкой (до 80°C) резиновой изоляцией в нефтестойком резиновом шланге; броня — два повива стальной проволоки; заводская длина от 3 до 3,5 км . Для электрической разведки месторождений (каротажа) нефти, руды, угля и т. п., при бурении глубоких скважин. 1 — токопроводящая жила; 2 — изоляция; 3 — оболочка; 4 — наружные защитные покровы; 5 — броня, экран.

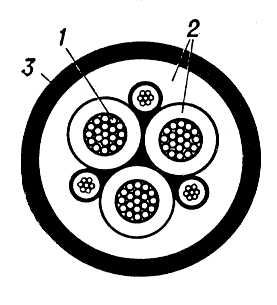

Особо гибкий (шланговый) кабель высокого напряжения КШВГЛ 3'95+3'10. Силовой комбинированный (3 жилы, сечением 95 мм2 и 3 заземляющие жилы сечением 10 мм2 ) с резиновой изоляцией в двойной резиновой оболочке (шланге); наружный диаметр 69 мм ; заводская длина 200 м . Для подачи электроэнергии к землеройным и горнодобывающим машинам (экскаваторам, отвалообразователям и др.) в любых погодных условиях. 1 — токопроводящая жила; 2 — изоляция; 3 — оболочка.
Лифтовый шланговый кабель с несущим тросом КЛШВ-6. Особо гибкий 6-жильный, медные жилы с резиновой изоляцией; жилы скручены вокруг стального в резиновой оболочке троса (с разрывным усилием 200 кгс или 2 кн ); заключён в общую резиновую оболочку; наружный диаметр 14 мм . Для лифтовых установок с высотой подъёма до 40 м ; подвешивается свободно. 1 — токопроводящая жила; 2 — изоляция; 3 — оболочка; 6 — стальной трос.

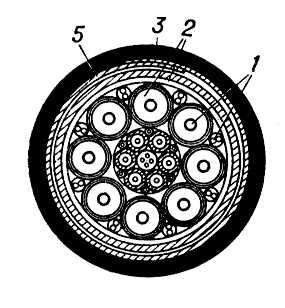

Магистральный бронированный кабель связи КМБ 8/6. Комбинированный из 8 основных и 6 малогабаритных коаксиальных пар, 1 счетверённого, 8 парных и 6 одинарных проводников для служебной связи и сигнализации; изоляция — воздушная, оболочка свинцовая, бронь стальная ленточная. Для междугородных линий дальней связи и связи между пунктами на трассе. 1 — токопроводящая жила; 2 — изоляция; 3 — оболочка; 5 — броня, экран.
Мощный радиочастотный коаксиальный кабель РК-75-7-16. Одножильный со сплошной полиэтиленовой изоляцией в металлической оплётке, оболочка поливинилхлоридная; волновое сопротивление 75 ом , диаметр по изоляции 7 мм : температура от 40 до 70°C; заводская длина не менее 50 м . Для подвода электроэнергии к передающим антеннам и от приёмных антенн в радиоустановках. 1 — токопроводящая жила; 2 — изоляция; 3 — оболочка; 5 — броня, экран.
Маслонаполненный в стальном трубопроводе МВДТ (высокого давления). 3-жильный с бумажной изоляцией; прокладывается в стальной трубе диаметром до 219 мм , заполненной маслом под давлением; покрыт антикоррозионными покровами; напряжение 220—500 кв ;
Кабель связи
Ка'бель свя'зи,кабель , предназначенный для передачи информации токами различных частот. По К. с. передаются телеграммы и фотоизображения, телефонные разговоры, программы звукового и телевизионного вещания, статистические данные, поступающие на вычислительные центры, сигналы телемеханических систем и т.д.
Почти полуторавековая история К. с. началась вскоре после изобретения русским учёным П. Л. Шиллингом электрического телеграфа в 1832. Вначале токопроводящие медные жилы телеграфных кабелей изолировались гуттаперчей, а затем хлопчатобумажной пряжей, пропитанной изолирующим составом, и скручивались между собой, образуя сердечник. Для защиты от влаги сердечник затягивали в стальные или свинцовые трубы. С конца 70-х гг. 19 в. на сердечник стали накладывать сплошную свинцовую оболочку. Телеграфные кабели работали по т. н. однопроводной системе — вторым проводом служила земля. С изобретением телефона в 1876 началось производство симметричных кабелей для городских телефонных сетей. В отличие от телеграфных, в них применили двухпроводные скрученные цепи (пары). С целью улучшения характеристик передачи сигналов хлопчатобумажная изоляция постепенно была заменена сухой воздушно-бумажной. В 1882 появились первые сооружения городской кабельной канализации из стальных, покрытых бетоном труб, в которых прокладывали освинцованные кабели. Число цепей (пар) в телефонных кабелях в 19 в. не превышало 200, но по мере телефонизации городов быстро возрастало: в 1901 был изготовлен 400-парный кабель, в 1910 — 900-парный, в 1932 — 2400-парный и в 1961 — 3600-парный. Сооружение междугородных телефонных кабельных магистралей относится к началу 20 в., когда изобретением американского инженера М. Пупина (см. Пупинизация ) и внедрением промежуточных ламповых усилителей электрических сигналов была практически разрешена проблема увеличения дальности передачи сигналов по кабельным линиям связи. С 1930 началось внедрение многоканального высокочастотного уплотнения К. с. (см. Многоканальная связь ). В 30-е и 40-е гг. 20 в. появились коаксиальные кабели , позволившие передавать телевизионные программы. До 2-й мировой войны 1939—45 основным изоляционным материалом в К. с. была бумага, в послевоенные годы преобладающими стали полимерные материалы — полиэтилен и полистирол (см. Междугородные кабели связи , Телефонный кабель , Радиочастотный кабель , Подводный кабель связи ).
Токопроводящие жилы симметричных кабелей, как правило, медные однопроволочные диаметром от 0,3 до 1,6 мм. Изолированные жилы симметричных К. с. скручиваются в пары (одна цепь) или четвёрки (две цепи). Число пар в симметричных низкочастотных кабелях — от 1 до 3600 (в опытных до 4800), в коаксиальных — от 2 до 20 (по каждой паре может передаваться до 3600 телефонных разговоров). Различают 6 разновидностей оболочек К. с.: металлические — свинцовую, алюминиевую (гладкую и гофрированную), стальную гофрированную; пластмассовые — полиэтиленовую и поливинилхлоридную; металло-пластмассовую (алюмополиэтиленовую). Смежные участки К. с. соединяются кабельными муфтами связи ; присоединение К. с. к аппаратуре связи осуществляется кабельными оконечными устройствами .
К. с. классифицируются по нескольким признакам: по конструкции — симметричные и коаксиальные; по спектру передаваемых частот f — низкочастотные (f < 10 кгц ) и высокочастотные (f > 10 кгц ), по области применения — дальней связи (междугородные) и местной связи (для городских телефонных сетей, сельской связи и радиовещания, связи в шахтах и т.д.); по условиям прокладки — подземные, прокладываемые в траншее или в кабельной канализации, воздушные, или подвесные (на опорах), и подводные, которые, в свою очередь, состоят из двух групп: первая — так называемые речные кабели, прокладываемые по дну рек, каналов, озёр (см. Кабелеукладчик ), вторая — морские и океанские кабели, прокладываемые кабельным судном на больших глубинах для трансморских и трансокеанских (межконтинентальных) линий дальней связи.
