Лит.: Кулешов В. Н., Теория кабелей связи, М., 1950; Гроднев И. И., Лакерник Р. М., Шарле Д. Л., Основы теории и производство кабелей связи, М. — Л., 1956; Конструктивные и электрические характеристики кабелей связи, М., 1959; Гроднев И. И., Сергейчук К. Я., Экранирование аппаратуры и кабелей связи, М., 1960; Гроднев И. И., Кабели связи, М. — Л., 1965; Инженерно-технический справочник по электросвязи. Кабельные и воздушные линии связи, 3 изд., М., 1966; Шварцман В. О., Взаимные влияния в кабелях связи, М., 1966; Михайлов М. И., Разумов Л. Д., Защита кабельных линий связи от влияния внешних электромагнитных полей, М., 1967.

Д. Л. Шарле.

Кабель-заправочная башня

Ка'бель-запра'вочная ба'шня, агрегат стартовой позиции

или стартовой системы космодрома: металлоконструкция башенного типа для подвода к ракете электрических, заправочных, дренажных и пневматических коммуникаций и обслуживания ракеты. К.-з. б. монтируются на пусковой системе или рядом с ней и имеют откидные коммуникации, соединяющие ракету с наземными коммуникациями. К.-з. б. оборудованы лифтами и откидными площадками. Высота К.-з. б. иногда свыше 100 м, размер стороны квадрата основания до 20 м.

Кабельная канализация

Ка'бельная канализа'ция, совокупность трубопроводов и смотровых устройств для прокладки, монтажа и эксплуатационного обслуживания кабелей. Разновидностью К. к. являются закладные устройства скрытой проводки внутри зданий. В общую систему К. к. включаются шахты (в подвальной части зданий) станционных сооружений электросвязи, коллекторы и тоннели, внутри которых кабели прокладываются открыто, без труб, по специально поддерживающим конструкциям.

Подземная К. к. с длиной пролётов между смотровыми устройствами до 125 м сооружается из одиночных или сблокированных в пакеты труб, прокладываемых в земле, преимущественно в пешеходной части улиц, на глубине от 0,4 до 1,8 м. Применяются бетонные, керамические, асбестоцементные, полиэтиленовые, поливинилхлоридные, пековолокнистые и др. трубы, преимущественно внутренним диаметром 100 мм (ограниченно от 55 до 90 мм ) и длиной от 1 до 6 м. Соединение труб каждого вида осуществляется т. о., чтобы обеспечивались минимальная водопроницаемость и достаточная механическая прочность. Для стока попадающей в каналы воды трубы и блоки К. к. прокладываются с уклоном от одного смотрового устройства к соседнему или от середины пролёта в обе стороны к каждому смотровому устройству.

Подземные смотровые устройства К. к. связи (колодцы и коробки) подразделяются: по конструкции, размерам и соотношению размеров — на типовые и специальные; по конфигурации, связанной с направлением и количеством входящих в них пакетов (блоков) труб, — на проходные (рис. , а), угловые (рис. , б), разветвительные (рис. , в) и станционные; по материалу — на кирпичные и железобетонные, последние по способу изготовления — на сборные и монолитные; по расчетной нагрузке — для установки в пешеходной части (нагрузка от катка 20 км ) и в проезжей части (нагрузка от трейлера 300 кн ); по типоразмерам, в зависимости от количества каналов, вводимых со стороны станции, — на коробки малого и большого типов, колодцы малого, среднего, большого типов и станционные на 3000, 6000, 10 000 и 20 000 номеров; по форме — на прямоугольные, овальные, многогранные и эллипсовидные.

Подземная К. к. обеспечивает без вскрытия дорожных покровов и производства земляных работ как доступ (через смотровые устройства) к кабелям в любое время для их проверок, ремонтов, замены, так и развитие по мере надобности кабельной сети до пределов, предусмотренных проектом.

Г. Ш. Мижерицкий.

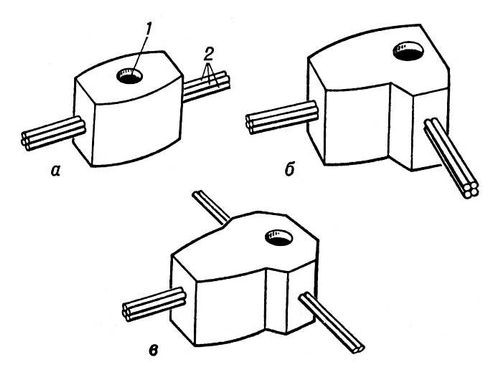

Подземные смотровые устройства кабельной канализации связи: а — проходное; б — угловое; в — разветвительное; 1 — лаз; 2 — трубы кабельной канализации.

Кабельная муфта

Ка'бельная му'фта, устройство для механического и электрического соединения кабелей в кабельную линию, а также для присоединения её к электрическим установкам и линиям электропередачи. К. м. бывают соединительные, ответвительные и концевые (присоединительные). Конструкция и арматура К. м. зависят

от назначения, условий эксплуатации и типа кабеля (рис. 1а, 1б, 1в ). Наиболее просты К. м. на напряжения до 1 кв — чугунный корпус или стальная конусная воронка, заполненные битуминозной массой для изоляции места соединения кабелей от заземлённых стенок К. м. (рис. 2 ). Перспективны литые К. м. из эпоксидных компаундов, значительно упрощающие конструкцию и монтаж, уменьшающие массу и размеры муфты. Соединительные К. м. на 6—35 кв заключают в водонепроницаемый кожух из свинца (до 10 кв ) или латуни (до 35 кв ). При прокладке в земле К. м. помещаются в чугунный защитный корпус. Для предотвращения перемещения пропиточного состава в кабеле на наклонных участках трассы применяют стопорные муфты — разновидность соединительной К. м. Высоковольтные соединительные, стопорные и концевые К. м. на 110—500 кв — весьма сложные электротехнические устройства, достигают 2,5—6 м в длину и 0,6 м в диаметре.

Лит .: Бранзбург Е. З., Сохранский С. Т., Монтаж кабельных муфт на напряжение до 35 кв, М. — Л., 1961; Привезенцев В. А., Ларина Э. Т., Силовые кабели и высоковольтные кабельные линии, М., 1970.

В. М. Третьяков.

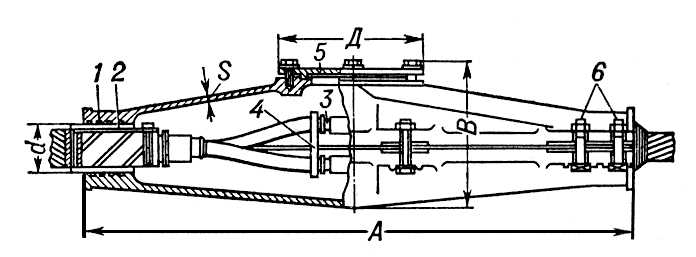

Рис. 2. Чугунная соединительная муфта на напряжение до 1 кв : 1 — корпус; 2 — подмотка смоляной ленты; 3 — соединительная гильза; 4 — фарфоровая распорка; 5 — крышка; 6 — крепёжные болты; А, В, Д, S, d — размеры, определяющие габариты муфты.

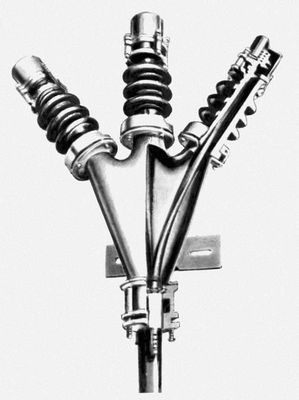

Рис. 1б. Кабельные муфты. Концевая на 6—10 кв .

Рис. 1а. Кабельные муфты. Ответвительная Т-образная на 1 кв .

Рис. 1в. Кабельные муфты. Соединительная высоковольтная на 110—500 кв с искровым промежутком.

Кабельная муфта связи

Ка'бельная му'фта свя'зи, устройство для соединения смежных участков кабелей связи . К числу специализированных К. м. с. относятся симметрирующие муфты, в которых специальными мерами обеспечивается повышение защищенности цепей кабельных линий связи от взаимных влияний, пупиновские муфты, в которых все или часть сращиваемых жил соединяются через катушки индуктивности (см. Пупинизация ), газонепроницаемые муфты для содержания кабелей под постоянным избыточным давлением, контролирующим целостность оболочки, и изолирующие муфты, посредством которых в необходимых точках искусственно создаётся разрыв электрической цепи по металлической оболочке кабеля с целью защиты кабельной линии от влияния посторонних опасных токов и напряжений.

Кабельная промышленность

Ка'бельная промы'шленность, см. в ст. Электротехническая промышленность .

Кабельная теория

Ка'бельная тео'рия, применяется для описания проведения биоэлектрических потенциалов вдоль цилиндрической клетки. К. т. исходит из того, что нервную, мышечную или иную клетку можно представить в виде отрезка кабеля, помещенного в проводящую среду и имеющего клеточную мембрану, которая играет роль изоляции. Кабельная модель цилиндрической клетки и основанная на этой модели теория расчёта соотношения величин тока и напряжения позволяют экспериментально определять электрические параметры клеточной мембраны и оценивать условия распространения подпороговых электрических импульсов.
