Копировальное устройство

Копирова'льное устро'йство, приспособление к металлорежущему или деревообрабатывающему станку (токарному, фрезерному и др.), применяемое при обработке криволинейных поверхностей, когда они не могут быть получены только при тех подачах, которые допускает конструкция данного станка. При использовании К. у. одна из подач (обычно криволинейная) производится от копира, обеспечивая сложное движение инструмента, соответствующее заданному профилю (форме) поверхности. Существует много конструктивных разновидностей К. у. в зависимости от их назначения, а также типа станка, на котором их применяют. Все К. у. имеют копир, который выполняется в виде фасонной линейки, шайбы и др. Копир находится в контакте с роликом. При взаимном перемещении ролика и копира обрабатывающий инструмент воспроизводит на заготовке заданный профиль поверхности.

Связь между обрабатывающим инструментом и роликом находящимся в контакте с копиром, может быть прямой (жёсткой) или через следящую систему .

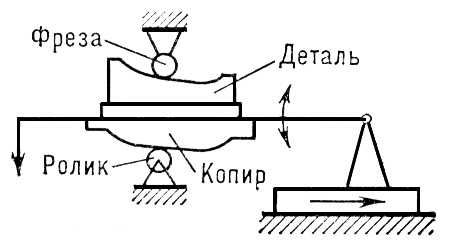

Схема копировального устройства фрезерного станка.

Копировально-множительная машина

Копирова'льно-мно'жительная маши'на, установка для многократного копирования иллюстративных материалов; применяется в полиграфии при изготовлении печатных форм с повторяющимся изображением главным образом для плоской (офсетной) печати. К.-м. м. обеспечивает полную идентичность копировок, что особенно важно для цветоделёных форм (см. Цветная печать ). Копирование на К.-м. м. относится к фотомеханическим способам изготовления печатных форм; изображение с негатива или диапозитива копируется несколько раз на покрытую светочувствительным слоем формную пластину.

В К.-м. м. пластину укладывают на стол (талер), над которым располагается каретка, несущая осветитель (дуговой фонарь или светосильная лампа) и раму с копируемым оригиналом. При экспонировании рама с оригиналом плотно прижимается гидравлическим или пневматическим устройством к формной пластине; поверхность пластины, за исключением экспонируемого участка, автоматически закрывается шторками, затем включается осветитель. Время экспонирования и дозирование световой энергии контролируются по экспозиметру. По окончании первой копировки стол опускается, каретка перемещается к следующему участку пластины и производится второе копирование. Движение стола и каретки осуществляется вручную посредством маховичков поперечного и продольного перемещения. Точность расположения изображений на формной пластине обеспечивается установкой рамы и каретки по градуированным линейкам и индикатору установки согласно предварительно сделанному расчёту. В автоматической К.-м. м. все перемещения, а также включение и выключение осветителей и дозирование света производятся в соответствии с программой, заложенной в устройстве управления. Существуют К.-м. м. как с горизонтальным, так и с вертикальным расположением пластин и рам с монтажом. Применение К.-м. м. сокращает объём съёмочных и ретушных работ, уменьшает расход фотоматериалов, обеспечивает высокую точность при изготовлении печатных форм больших размеров.

Лит.: Автоматизация в полиграфии. Сб. переводов, М., 1961; Гудилин Ю. Н., Измайлов К. Ф., Оборудование для изготовления печатных форм, М., 1971.

С. И. Торговник.

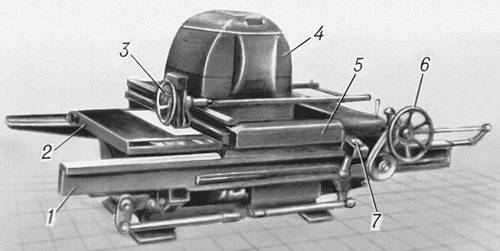

Копировально-множительная машина М 100 kh (ГДР): 1 — станина; 2 — стол (талер); 3 и 6 — маховички для продольного и поперечного перемещений каретки и осветителя; 4 — осветительное устройство; 5 — каретка; 7 — индикатор.

Копировально-множительная техника

Копирова'льно-мно'жительная те'хника, часто употребляемое название комплекса средств для размножения и копирования документов . Размножение документов (оригиналов) осуществляется средствами оперативной полиграфии , основанными на офсетном, трафаретном или гектографическом способе печати. Средства оперативной полиграфии обеспечивают быструю подготовку материалов к изданию, изготовление печатных форм и печатание тиража. Копирование документов осуществляется непосредственно с первичного документа и не требует специальной подготовки оригинала (за исключением светокопирования ) и печатной формы. С 60-х гг. 20 в. К.-м. т. всё шире применяется для печатания малотиражных изданий (например, книг).

Копировально-фрезерный станок

Копирова'льно-фре'зерный стано'к, предназначается для обработки профилей (плоскостное фрезерование) или рельефов (объёмное фрезерование) изделий из различных материалов режущим инструментом — фрезой , воспроизводящей на изделии поверхность или контур задающего устройства — копира в виде плоского шаблона, пространственной модели, контурного чертежа и т. п. Задающее устройство имеет механическую, пневматическую или гидравлическую связь со следящей

системой , которая направляет режущий инструмент, действуя, с одной стороны, на усилительное устройство, а с другой — на исполнительный орган. В усилительных устройствах станков используют гидравлические, электромагнитные или электрооптические реле. Исполнительным органом может быть винт, золотник , электромагнитная муфта, соленоид , дифференциал и др. Привод исполнительной цепи осуществляется от электродвигателя, силового гидроцилиндра и т. п. По виду привода и характеру следящего устройства различают следующие основные типы К.-ф. с.: с пантографом для работы в двух и трёх измерениях; универсальные с пантографом, расположенным в вертикальной плоскости на поворотном рукаве; одно- и многошпиндельные с круглым или прямоугольным столом; автоматические с механической подачей, гидрофицированные, электрифицированные, фотокопировальные. Точность профиля и шероховатость поверхности , которые обеспечивают К.-ф. с., зависят от скорости перемещения следящего устройства: достигается точность профиля 0,02 мм, шероховатость ~N6.

На К.-ф. с. обрабатывают лопатки насосов и турбин, гребные винты, кулачки, штампы, пресс-формы, скульптурные и ювелирные изделия и др.

Д. Л. Юдин.

Копировальный аппарат

Копирова'льный аппара'т, устройство, предназначенное для изготовления копий с различных материалов и документов. К. а. подразделяют главным образом по физическому принципу процесса копирования: светокопировальные, термокопировальные, для электронного копирования, фотокопировальные, электрофотографические и др. В СССР наибольшее распространение получили светокопировальные и электрографические аппараты (см. Копирование документов ). К К. а. относятся также микрофотокопировальные аппараты (для контактной и проекционной печати) и просмотрово-копировальные аппараты для выборочной печати, позволяющие не только просматривать микрофильмы, отснятые на 35– мм плёнке, но и получать с них копии на обычной бумаге способом электрофотокопирования.

Копировальный станок

Копирова'льный стано'к, служит для воспроизведения на изделиях из различных материалов плоских и криволинейных поверхностей по копиру (шаблону, образцу, модели, чертежу). Различают К. с. для плоского, контурного, объёмного, комбинированного копирования с механической, гидравлической, электрической, фотоэлектрической и др. следящей системой или без неё. Основной узел К. с. — копировальное устройство . В металлообработке широко распространены копировально-фрезерные станки , в деревообработке — токарные и фрезерные. Многие универсальные станки (например, токарные) также снабжаются копировальным устройством. На К. с. получают в серийном и массовом производствах фигурные элементы мебели, сложные литейные модели, профилированные кулачки, эксцентрики, шаблоны, матрицы и др.

Копирование

Копи'рование при обработке изделий, воспроизведение режущим инструментом профиля (контура) или формы (в объёме) изделий из различных материалов на токарных, фрезерных и др. станках, оснащенных копировальными устройствами , или на специализированных копировальных станках . Впервые механическое К. при обработке изделий резанием было применено в начале 18 в. русским механиком А. К. Нартовым. В 19 в. получили распространение станки с механическим копировальным устройством, например копировально-фрезерные станки для гравирования, копировальные устройства, используемые на токарных и фрезерных станках. В начале 20 в. появились сложные копировальные станки со следящими системами . При К. источником для воспроизведения профиля, контура или формы служат шаблон, образец, модель, чертёж и т. п., от которого через следящую систему, состоящую из воспринимающего устройства (датчика), усилительно-преобразующего устройства, цепи управления и исполнительного механизма, движение передаётся режущему инструменту.

Копирование документов

Копи'рование докуме'нтов, процесс изготовления копий различных документов (оригиналов). К. д. — один из важных этапов оперативной подготовки необходимой конструкторской, технологической, справочно-информационной, управленческой и т. п. документации (см. Оргтехника ). Выбор способа копирования зависит от тиража (количества) копий, срока их изготовления, необходимого качества и стоимости изготовления копий. Наиболее распространённые способы копирования: светокопирование , фотокопирование , электрографическое копирование , электронное копирование , термокопирование .
