Большая Советская Энциклопедия (КО)
Шрифт:
К. з. к. появилось как средство устранения нежелательного подрезания ножки зуба у колёс с малым числом зубьев из-за несовершенства инструмента. Современное К. з. к. имеет более общее значение и практически выражается в преднамеренном смещении исходного контура, которое является одним из основных геометрических параметров зубчатых колёс. Смещение от центра колеса может быть отрицательным или положительным (рис. 1 ). В случае положительного смещения для профиля зубьев используются участки эвольвенты с большими радиусами кривизны, что повышает контактную прочность зубьев, а также увеличивает их прочность на излом. К. з. к. может быть использовано для повышения качества зацепления как двух колёс, так и зацепления колеса с рейкой. Целесообразный выбор смещений может уменьшить скольжение зубьев друг по другу, снизить их износ, уменьшить опасность заедания и повысить кпд передачи.
К. з. к. позволяет изменять межосевые расстояния в зубчатых передачах, что даёт возможность решать ряд важных конструктивных задач. Например,
При расчёте геометрии корригированных зацеплений пользуются коэффициентом смещения х, который равен смещению исходного контура, деленному на модуль зубчатого колеса . При назначении x1 для 1-го и х2 для 2-го колеса необходимо учитывать ограничивающие условия: отсутствие или ограничение подреза ножки зуба; отсутствие интерференции, т. е. взаимного пересечения профилей зубьев при относительном движении колёс; получение достаточного коэффициента перекрытия, надёжно обеспечивающего вхождение в зацепление последующей пары зубьев, пока предыдущая не вышла из зацепления; отсутствие заострения зубьев, т. е. получение достаточной толщины зубьев у вершины. В СССР разработан удобный способ учёта этих условий т. н. блокирующими контурами — кривыми, построенными в координатах x1 и x2 . Эти графики отражают указанные ограничения и образуют замкнутый контур, очерчивающий зону допустимых сочетаний x1 и x2 (рис. 2 ). Для каждого сочетания чисел зубьев колёс (Z1 и Z2 ) строится свой блокирующий контур. Если к передаче не предъявляется особых требований, то x1 и x2 в зоне допускаемых значений выбирают по общим рекомендациям, учитывающим улучшение всех свойств зацепления (т. н. универсальные системы К. з. к.). При наличии специальных требований к передаче (например, высокая прочность зубьев на излом и т. п.) x1 и x2 выбирают из условия наиболее полного удовлетворения этих требований (специальные системы К. з. к.).
Н. Я. Ниберг.

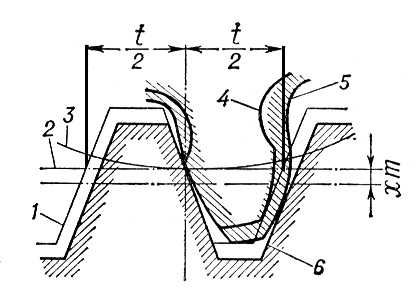

Рис. 1. Влияние смещения исходного контура производящей рейки на форму зуба колеса: 1 — положение несмещенного исходного контура; 2 — делительная прямая исходного контура в этом положении; 3 — делительная окружность колеса; 4 — форма зуба колеса с подрезом ножки, полученная без смещения исходного контура; 5 — положение исходного контура, смещенного на хт от центра колеса; 6 — форма зуба колеса, полученная при смещении исходного контура; t — шаг зубчатого колеса.
Рис. 2. Блокирующий контур для прямозубой передачи с Z1 = 16 и Z2 = 25 : 1 — зона допустимых сочетаний коэффициентов смещения x1 и x2 ; 2 — зона недопустимых (нерекомендуемых) сочетаний x1 и x2 (заштрихована); 3—6 — линии ограничений по подрезу ножки зуба (3), интерференции (4), коэффициенту перекрытия e (5) и заострению зубьев Se1 (6); т — модуль зацепления.
Коррида
Корри'да (исп. corrida — бег, быстрое движение; corrida de toros, буквально — бег быков), национальное испанское зрелище. См. Бой быков .
Корриентес (город в Аргентине)
Коррие'нтес (Corrientes), город на С.-В. Аргентины; административный центр провинции Корриентес. 131,4 тыс. жителей (1970; с пригородами). Порт на р. Парана. Ж.-д. узел. Промышленность главным образом по переработке с.-х. сырья. Основан в конце 16 в.
Корриентес (провинция в Аргентине)
Коррие'нтес (Corrientes), провинция на С.-В. Аргентины, в междуречье Параны и Уругвая. Площадь 89,4 тыс. км2 . Население 564 тыс. человек (1970). Административный центр — г. Корриентес. К. — основной район страны по выращиванию риса, табака, чая; плодоводство. Промышленность главным образом по переработке с.-х. сырья.
Коррозионная
Коррозио'нная сто'йкость металлов, способность металла или сплава сопротивляться коррозионному воздействию среды. К. с. определяется скоростью коррозии в данных условиях. Скорость коррозии характеризуется качественными и количественными показателями. К первым относятся: изменение внешнего вида поверхности металла, изменение его микроструктуры и др. Количественными показателями служат: время до появления первого коррозионного очага или число коррозионных очагов за определённый промежуток времени; уменьшение толщины металла, отнесённое к единице времени; изменение массы металла, отнесённое к единице поверхности и единице времени; объём газа, выделившегося (водород) или поглощённого (кислород) в процессе коррозии металла, отнесённый к единице поверхности и единице времени; плотность тока, соответствующая скорости данного коррозионного процесса; изменение (в процентах) какого-либо показателя механических свойств, электрического сопротивления, отражательной способности металла за определённое время коррозионного процесса. Для оценки К. с. металлов в различных условиях существует ряд шкал, из которых наиболее распространённой и рекомендуемой является десятибалльная (см. Коррозия металлов).
Б. К. Опара.
Коррозионная усталость
Коррозио'нная уста'лость, понижение предела выносливости металла или сплава, возникающее при одновременном воздействии циклических переменных напряжений и коррозионной среды. Разрушение металла происходит в результате появления сетки микротрещин транскристаллитного или межкристаллитного типа, переходящих в крупную трещину К. у. Максимальное механическое напряжение, при котором после одновременного воздействия установленного числа циклов переменной нагрузки и заданных коррозионных условий металл ещё не разрушается, называется пределом К. у.
Коррозионностойкие материалы
Коррозионносто'йкие материа'лы, металлические и неметаллические материалы, способные противостоять разрушительному действию агрессивных сред; применяются для изготовления аппаратов, трубопроводов, арматуры и др. изделий, предназначенных для эксплуатации в условиях воздействия кислот, щелочей, солей, агрессивных газов и др. агентов. Под стойкостью материала понимают его способность сопротивляться коррозии в конкретной среде или в группе сред. Материал, стойкий в одной среде, может интенсивно разрушаться в другой. Способность материалов сопротивляться окислению при высоких температурах в газообразных средах (воздух, О2 , СО2 и т. д.) называется жаростойкостью. К жаростойким материалам относятся сплавы железа с хромом (нержавеющие стали), сплавы титана, циркония, молибдена, тантала. Основной метод повышения жаростойкости сплавов на основе железа — легирование их элементами, способными создать на поверхности металла защитную окисную плёнку, препятствующую дальнейшему окислению. Такими элементами, кроме хрома, являются кремний, алюминий. В тех случаях, когда наряду с жаростойкостью требуется высокая прочность, применяют сплавы на никелевой основе, типа нимоников, инконелей.
Стойки к окислению в газообразных и многих жидких средах благородные металлы: платина, золото. В кислых окислительных средах, например в азотной кислоте, коррозионностойки хромоникелевые и хромистые нержавеющие стали. Наиболее широко применяется хромоникелевая аустенитная нержавеющая сталь 1X18H10T, содержащая 0,1% С, 18—20% Cr, 9—11% Ni и 0,35—0,8% Ti. Титан или заменяющий его ниобий вводятся для устранения специфического вида разрушения — межкристаллитной коррозии. При указанном содержании никеля сталь имеет аустенитную структуру, обеспечивающую высокую пластичность и способность к технологическим обработкам, в частности к сварке. Однако никель — дорогой и дефицитный легирующий элемент. Поэтому в ряде аустенитных нержавеющих сталей он частично или полностью заменен на марганец. Нержавеющая сталь, содержащая лишь хром, труднее поддаётся технологической обработке, но более прочна. Для изделий, в которых требуется сочетание высокой коррозионной стойкости и прочности, применяют хромистые стали мартенситного класса, содержащие 0,2—0,4% С и 12—14% Cr. Стали с 25%-ным содержанием Cr обладают высокой стойкостью, но непрочны и плохо поддаются технологической обработке.
В концентрированных азотной и серной кислотах стойки железо и низколегированные (содержащие менее 2—3% легирующих элементов) стали. Стойкость сталей в этих условиях определяется их способностью к пассивированию в результате образования на их поверхности тонких, но очень плотных окисных плёнок (см. Пассивирование металлов ). Легирование стали хромом увеличивает эту способность. В горячих растворах серной кислоты стойки стали, легированные 25% Cr, 25% Ni, 2—3% Cu, сплавы титана, свинец. В средах, содержащих хлориды, аустенитные нержавеющие стали, а также сплавы алюминия подвергаются язвенной коррозии и особому виду разрушения — коррозии под напряжением (см. Коррозия металлов). Для борьбы с коррозией под напряжением (коррозионным растрескиванием) повышают содержание Ni в сталях до 40% или вводят в них до 1,5% Cu. В хлоридсодержащих средах, в том числе в растворах соляной кислоты, стойки сплавы титана и сплав на никелевой основе, включающий в качестве компонента молибден, — хасталлой.
