Распространение М. вызвано высоким кпд (до 80%), компактностью конструкции и стабильностью работы при сравнительно невысоких анодных напряжениях. В начале 70-х годов промышленно развитыми странами выпускаются М. для работы на различных частотах от 0,5 до 100 Ггц, с мощностями от нескольких вт до десятков квт в непрерывном режиме генерирования колебаний и от 10 вт до 5 Мвт в импульсном режиме при длительностях импульсов главным образом от долей до десятков мксек. М. выпускаются как неперестраиваемые (фиксированная частота), так и перестраиваемые в небольшом диапазоне частот (обычно менее 10%). Для медленной перестройки частоты применяются механизмы, приводимые в движение рукой, для
В простейшей конструкции многорезонаторного М. (рис. 1 ) анодный блок представляет собой массивный медный цилиндр с центральным круглым сквозным отверстием и симметрично расположенными сквозными полостями (от 8 до 40), выполняющими роль объёмных резонаторов . Каждый резонатор соединяется щелью с центральным отверстием, в котором расположен катод. Резонаторы образуют кольцевую колебательную систему . Такая система имеет не одну, а несколько резонансных частот, при которых на кольцевой колебательной системе укладывается целое число стоячих волн от 1 до N/2 (N — число резонаторов). Наиболее выгодным является вид колебаний, при котором число полуволн равно числу резонаторов (так называемый p-вид колебаний). Этот вид колебаний назван так потому, что напряжения СВЧ на двух соседних резонаторах сдвинуты по фазе на p. Для стабильной работы М. (во избежание перескоков во время работы на другие виды колебаний, сопровождающихся изменениями частоты и выходной мощности) необходимо, чтобы ближайшая резонансная частота колебательной системы значительно отличалась от рабочей частоты (примерно на 10%). Так как в М. с одинаковыми резонаторами разность этих частот получается недостаточной (рис. 2 , а), её увеличивают либо введением связок в виде металлических колец, одно из которых соединяет все чётные, а другое все нечётные ламели анодного блока (рис. 2 , б), либо применением разнорезонаторной колебательной системы (чётные резонаторы имеют один размер, нечётные — другой) (рис. 2 , в).
В многорезонаторном М. на электроны, движущиеся в пространстве между катодом и анодным блоком, действуют 3 поля: постоянное электрическое поле, постоянное магнитное поле и электрическое поле СВЧ (резонаторной системы). При перемещении электронов в радиальном направлении (от катода к аноду) энергия источника анодного напряжения преобразуется в кинетическую энергию электронов. Под влиянием постоянного магнитного поля, направленного по оси катода (перпендикулярно постоянному электрическому полю), электроны изменяют направление движения: их радиальная скорость переходит в тангенциальную, перпендикулярную радиальной, Так как часть электрического поля СВЧ через щели резонаторов проникает в пространство анод — катод, то электроны при движении в тангенциальном направлении тормозятся тангенциальной составляющей электрического поля СВЧ, и поэтому их энергия, полученная от источника постоянного напряжения, преобразуется в энергию колебаний СВЧ. Поле СВЧ дважды за период колебаний меняет направление. Для непрерывного торможения электронов необходимо, чтобы они от одного резонатора к соседнему (в тангенциальном направлении) перемещались за полпериода. Такой синхронизм между перемещением электронов и тормозящим электрическим полем СВЧ является основным принципом работы многорезонаторного М. Электроны, которые попадают в ускоряющее поле СВЧ, увеличивают свою кинетическую энергию и выпадают из синхронизма. Они либо возвращаются на катод, либо попадают в тормозящее поле СВЧ и снова входят в синхронизм.
Типичные характеристики М. приведены на рис. 3 . М. начинает работать, когда анодное напряжение достигает значения, соответствующего началу синхронизма. С увеличением напряжения условия синхронизма улучшаются; сила тока, выходная мощность и кпд М. увеличиваются. При оптимальных условиях синхронизма кпд М. достигает максимума. Дальнейшее повышение анодного напряжения постепенно ухудшает синхронизм и сопровождается снижением кпд, несмотря на увеличение силы тока и выходной мощности.
Лит.: Алексеев Н. Ф., Маляров Д. Е., Получение мощных колебаний магнетроном в сантиметровом диапазоне волн, «Журнал технической физики», 1940, т. 10, в. 15, с. 1297—1300;
В. Ф. Коваленко.

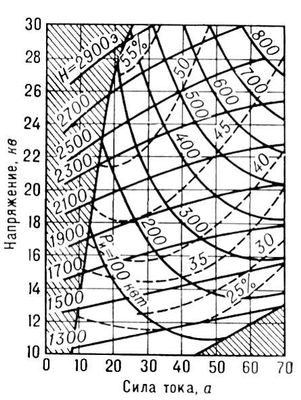

Рис. 3. Типичная рабочая характеристика импульсного магнетрона. Заштрихованными участками обозначены области отсутствия генерации, сплошными линиями — импульсная выходная мощность Ри и напряжённость постоянного магнитного поля Н, пунктирными линиями — кпд (без учёта мощности подогрева катода).

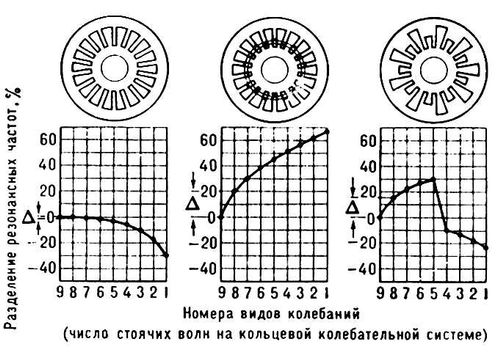

Рис. 2. Виды резонаторных систем магнетрона (а — равнорезонаторная без связок, б — равнорезонаторная со связками, в — разнорезонаторная) и графики разделения их резонансных частот D=( fp — fn )/fp , где fp — частота колебаний, соответствующая p-виду колебаний, fn — частота колебаний, соответствующая n-му номеру колебаний. В 18-резонаторном магнетроне 9-й вид колебаний является p-видом.

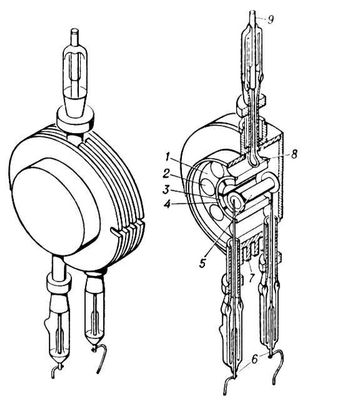

Рис. 1. Многорезонаторный магнетрон простейшей конструкции (слева — внешний вид; справа — разрез): 1 — анодный блок с 8 резонаторами типа «щель-отверстие»; 2 — резонатор; 3 — ламель анодного блока; 4 — связка в виде металлического кольца (второе такое же кольцо расположено на другом торце анодного блока); 5 — катод; 6 — выводы подогревателя катода; 7 — радиатор; 8 — петля связи для вывода энергии СВЧ; 9 — стержень вывода энергии СВЧ для присоединения к коаксиальной линии.
Магнетрон коаксиальный
Магнетро'н коаксиа'льный, магнетрон с коаксиальным резонатором, магнетрон , в котором вокруг анодного блока расположен коаксиальный резонатор, соединённый щелями с резонаторами анодного блока. Щели, соединяющие коаксиальный резонатор с анодным блоком, прорезаются параллельно оси магнетрона в задних стенках не всех резонаторов, а через один (рис. ). М. к. применяются в наземных и бортовых радиолокационных станциях различного назначения. М. к. выпускаются для работы только в импульсном режиме как с механизмами медленной и быстрой перестройки частоты, так и на фиксированных частотах от 2 до 70 Ггц с выходными мощностями от 1 квт до 2 Мвт (в импульсе). М. к. был предложен французским инженером И. Азема в 1950 и более совершенной конструкции — американскими учёными Р. Колье и И. Фейнштейном в 1955.
Коаксиальный резонатор в М. к.: а) повышает стабильность его работы (у М. к. уход частоты, вызванный отражением волн от нагрузки, ширина спектра частот и интенсивность боковых лепестков спектра примерно в 5 раз меньше, а уход частоты от изменения силы тока и пропуск импульсов примерно в 10 раз меньше, чем у обычного магнетрона); б) разделяет частоты равнорезонаторного анодного блока настолько, что отпадает необходимость применения связок; в) позволяет увеличить рабочую поверхность катода и анодного блока и за счёт этого снизить плотность электронного потока, увеличить долговечность М. к. в 3 — 4 раза по сравнению с обычным магнетроном; г) обеспечивает механическую перестройку частоты на 6 — 13% перемещением поршня в коаксиальном резонаторе без существенного изменения выходной мощности.
Лит.: Электронные сверхвысокочастотные приборы со скрещенными полями, пер. с англ., под ред. М. М. Федорова, т. 2, М.,1961, с. 119 — 29.
В. Ф. Коваленко.

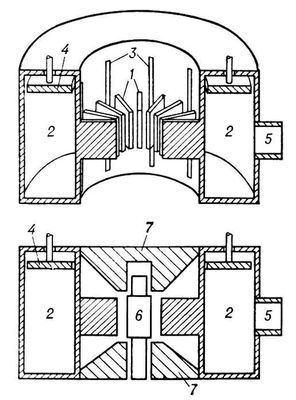

Схема коаксиального магнетрона: а — вид системы резонаторов; б — вид в поперечном сечении; 1 — резонаторы анодного блока; 2 — коаксиальный резонатор; 3 — щели, соединяющие резонаторы анодного блока с коаксиальным резонатором; 4 — поршень коаксиального резонатора для перестройки частоты; 5 — окно для вывода мощности колебаний СВЧ; 6 — катод; 7 — полюсные наконечники магнита.
