Большая Советская Энциклопедия (МА)
Шрифт:
Использование кислорода для интенсификации работы М. п. приводит к постепенному уменьшению роли регенераторов. В связи с этим в 60-х годах 20 века на ряде металлургических заводов были пущены в эксплуатацию так называемые двухванные печи , вообще не имеющие регенераторов.
Основные показатели, характеризующие работу М. п., — её производительность (годовая, часовая и съём стали с 1 м2 площади пода в сутки) и расход топлива. Годовая производительность наиболее полно характеризует работу печи, так как позволяет учесть все простои — горячие (без прекращения подачи топлива) и холодные (с отключением топлива) и объективно сравнивать работу однотипных печей. Производительность крупных М. п. превышает 0,5 млн. т стали в год. Съём стали с 1 м2 площади пода позволяет сравнивать работу печей разной ёмкости в различных условиях. Обычно съём стали составляет 12—13 т/м2 . В СССР достигнуты наиболее высокие в мире технико-экономические показатели работы М. п.
Лит. см. при статье Мартеновское производство .
И. Б. Поляк.

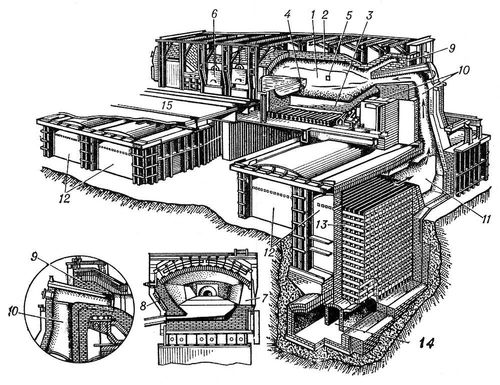

Устройство
Мартеновская сталь
Марте'новская сталь , сталь, выплавляемая в мартеновских печах . См. Сталь .
Мартеновский чугун
Марте'новский чугу'н , чугун, предназначенный для передела в сталь в мартеновских печах . См. Передельный чугун .
Мартеновское производство
Марте'новское произво'дство , производство в мартеновских печах металлургических или машиностроительных заводов литой стали заданного химического состава. Сталь получается путём окислительной плавки загруженных в печь железосодержащих материалов — чугуна, стального лома, железной руды и флюсов в результате сложных физико-химических процессов взаимодействия между металлом, шлаком и газовой средой печи. М. п. наряду с другими видами производства стали (см. Кислородно-конвертерный процесс , Электросталеплавильное производство ) — второе звено в общем производственном цикле чёрной металлургии ; два других основных звена — выплавка чугуна в доменных печах и прокатка стальных слитков или заготовок.
Благодаря преимуществам, которыми мартеновский процесс отличался от других способов массового получения стали (большая гибкость и возможность применять его при любых масштабах производства; менее строгие требования к исходным материалам; относительная простота контроля и управления ходом плавки; высокое качество и широкий ассортимент выплавляемой стали; сравнительно небольшая стоимость передела), в конце 19 века и 1-й половины 20 века он был основным сталеплавильным процессом (в 1940—55 этим способом изготовлялось около 80 % производимой в мире стали). Однако в связи с бурным развитием в 60-х годах 20 века кислородно-конвертерного производства строительство мартеновских цехов практически прекратилось; относительная доля мартеновской стали непрерывно уменьшается. В 1970 в мартеновских печах выплавлено в мире ~240 млн. т стали (~40 %), в СССР — 84 млн. т (~72 %). М. п. — основной потребитель стального лома (около 50 %).
Историческая справка. Идеи организации передела железного лома и чугуна в сталь на поду пламенной печи высказывались неоднократно. Наибольший вклад в создание М. п. принадлежит Ф. Сименсу (Германия), предложившему в 1856 использовать принцип регенерации тепла отходящих газов для повышения температуры в рабочем пространстве плавильных печей, и П. Мартену (Франция), которому в 1864 удалось построить и ввести в эксплуатацию первую регенеративную отражательную печь для плавки литой стали. В России первая мартеновская печь ёмкостью 2,5 т была пущена А. А. Износковым на Сормовском заводе (ныне завод «Красное Сормово» в Горьком) в 1870. Вначале мартеновские печи имели кислый под. Широкое распространение М. п. получило после создания печей с основным подом (в 1879—1880 во Франции на заводах Крёзо и Тернуар, в 1881 в России на Александровском заводе в Петербурге). В 1894 русские металлурги братья А. М. и Ю. М. Горяиновы разработали технологию мартеновской плавки на жидком чугуне и успешно применили её на Александровском заводе в Екатеринославе (ныне завод имени Петровского в Днепропетровске). Во Франции, России и других странах процесс получил название «мартеновского», в Германии — «сименс-мартеновского», в США — «Open hearth process» (то есть процесс на открытом поду).
Для развития М. п. характерны 3 периода: в первом (до начала 20 века) плавку вели в печах небольшой ёмкости (до 70 т ), которые отапливались генераторным газом, тяга была естественной (дымовая труба); второй период (1-я половина 20 века) характеризуется переходом на коксодоменный газ, принудительной подачей воздуха (вентиляторы), автоматизацией теплового режима печи, установкой котлов-утилизаторов, строительством печей ёмкостью 185—250 т , затем 370—500 т ; для начавшегося в 50-х годах 20 века третьего периода характерны интенсификация процесса кислородом, переход на топливо с высокой теплотой сгорания (главным образом природный газ), строительство новых цехов с агрегатами ёмкостью 600—900 т , создание печей нового типа. Наибольших масштабов М. п. достигло в СССР и США. В СССР работают (1974) крупнейшие в мире печи ёмкостью 900 т. Существенный вклад в развитие теории и практики М. п. внесли советские учёные-металлурги В. Е. Грум-Гржимайло, А. А. Байков, М. А. Павлов, М. М. Карнаухов, Н. Н. Доброхотов, В. И. Тыжнов, К. Г. Трубин и другие.
Мартеновский процесс.Шихта мартеновских печей подразделяется на металлическую часть (чугун, стальной лом, раскислители и легирующие добавки) и неметаллическую (железная руда, мартеновский агломерат, известняк, известь, боксит, плавиковый шпат). Чугун, применяемый либо в жидком состоянии, либо в виде чушек, служит основным источником углерода, обеспечивающим нормальное протекание мартеновского процесса. Количество чугуна и стального лома в шихте может колебаться в любых соотношениях в зависимости от разновидности процесса, экономических условий, выплавляемых марок сталей. В качестве раскислителей и легирующих добавок, в М. п. используют ферросплавы и некоторые чистые металлы (алюминий, никель). Железная руда и мартеновский агломерат применяются в М. п. в качестве окислителей, а также в качестве флюса, способствующего ускоренному формированию активного шлака. В роли окислителя может использоваться также окалина. Известняк, известь, боксит,
В мартеновском процессе (в отличие от конвертерных) тепла, выделяющегося в результате химических реакций окисления примесей металлической ванны, недостаточно для проведения плавки. Поэтому в печь дополнительно подаётся тепло, получаемое в результате сжигания топлива в рабочем пространстве. Топливом служат природный газ, мазут, коксовый и доменный газы. Для обеспечения полного сгорания топлива воздух на горение подаётся в количестве, несколько большем теоретически необходимого. Это создаёт избыток кислорода в продуктах сгорания, в которых присутствуют также газообразные окислы CO2 и H2 O, частично диссоциирующие при высокой температуре. В результате происходит окисление железа и других элементов, содержащихся в шихте (для интенсификации горения топлива часть подаваемого в печь воздуха может заменяться кислородом; газообразный кислород подаётся также в ванну для интенсификации окислительных процессов). FeO, Fe2 O3 , CaO, SiO2 , MnO, P2 O5 и другие окислы вместе с постепенно разрушающимися огнеупорами кладки, флюсами и примесями, вносимыми шихтой, образуют шлак, покрывающий металл во все последующие периоды плавки. Шлак играет важную роль: связывает все примеси, которые надо удалить из шихты; передаёт кислород из атмосферы печи к жидкому металлу; передаёт тепло от факела к металлу; защищает металл от насыщения газами, содержащимися в атмосфере печи, и от чрезмерного окисления железа. В различные периоды плавки шлак должен иметь нужный химический состав, необходимую жидкоподвижность и находиться в печи в определённом количестве.
В мартеновской плавке различаются обычно следующие периоды: заправка печи, завалка и прогрев шихты, заливка жидкого или завалка твёрдого чугуна, плавление, кипение, раскисление и легирование, выпуск. Заправка печи преследует цель поддержания в рабочем состоянии всех элементов кладки плавильного пространства. Для этого в момент выпуска плавки на подину и стенки по мере их освобождения от шлака заправочной машиной забрасывают огнеупорные материалы (дроблёный обожжённый доломит, магнезитовый порошок и другие). После выпуска из печи металла и шлака подину тщательно осматривают и, если нужно, исправляют замеченные неровности (бугры, ямы). Завалка шихты осуществляется завалочной машиной . Все твёрдые шихтовые материалы подаются к печи в спец. коробах — мульдах (ёмкостью до 3,3 м3 ). Продолжительность завалки в зависимости от ёмкости печи колеблется от 1 до 3 ч . Для дополнительного подогрева всего стального лома перед заливкой в печь чугуна производятся прогрев шихты, продолжительность которого может достигать 1,5 ч . Заливка чугуна длится 20—60 мин . Период плавления начинается сразу после окончания заливки чугуна и продолжается 1—5 ч . В печь в этот период подаётся максимальное количество топлива, ванна продувается кислородом. В процессе заливки чугуна и в первый момент плавления происходит интенсивное образование шлака, поскольку весь кремний и часть марганца, содержащиеся в чугуне, окисляются (в шлак частично переходят и окислы железа). Толстый слой образовавшегося шлака затрудняет передачу тепла от факела к металлу. В связи с этим в первой половине плавления удаляют из печи (путём спуска в шлаковые чаши) некоторое количество шлака. В период плавления обеспечивается удаление из металла также основной массы фосфора. Химический состав металлической ванны в момент полного расплавления заметно отличается от состава, который сталь должна иметь перед выпуском плавки; температура металла относительно невысока. Поэтому главное назначение следующих периодов плавки, называемых доводкой, состоит в том, чтобы обеспечить необходимый нагрев металла, доведение его до заданного химического состава. В связи с этим период кипения — наиболее ответственный период мартеновской плавки. Главной реакцией этого периода является реакция окисления растворённого в жидком металле углерода. Образующиеся в результате этой реакции пузырьки окиси углерода вырываются на поверхность металла, пробивают слой шлака и, выходя на его поверхность, создают впечатление кипения ванны. Скорость окисления углерода в этот период можно регулировать либо добавками железной руды и других флюсов, либо продувкой ванны кислородом и сжатым воздухом. Состав шлака, обеспечивающий оптимальный нагрев металла и удаление из него нежелательных примесей (в частности серы), регулируется добавками извести, руды и других флюсующих материалов. Выделяющиеся пузырьки окиси углерода играют важную роль в мартеновском процессе. Перемешивая нижние слои металла (менее нагретые) с верхними (более нагретыми), они ускоряют процесс нагрева всего объёма металла. Кроме того, они захватывают по пути вверх некоторое количество других газов и неметаллических частиц, присутствие которых в готовой стали ухудшает её качество. Период кипения иногда условно разделяют на 2 части — период рудного кипения, когда в печь вводят добавки руды (кислород), извести, флюсов, и период чистого кипения, когда окисление растворенного в металле углерода продолжается без каких-либо добавок, за счёт растворённого в шлаке и металле кислорода. В период чистого кипения происходит окончательное доведение металла до требуемых температуры и химического состава. Продолжительность чистого кипения строго регламентируется в зависимости от выплавляемой марки стали. Начиная с момента полного расплавления ванны и до конца периода кипения осуществляется контроль состава металла и шлака, а также контроль температуры металла. Общая продолжительность периода кипения 1—2,5 ч . Раскисление и легирование — завершающий период плавки, основное назначение которого состоит в снижении содержания кислорода в металле и доведении состава металла до заданного по содержанию всех элементов, включая легирующие. Раскисляющие и легирующие добавки в зависимости от выплавляемой марки стали вводят или в печь, или в сталеплавильный ковш во время выпуска металла. Для выпуска металла из печи со стороны задней стенки пробивают или прожигают струей газообразного кислорода сталевыпускное отверстие; металл по жёлобу стекает в установленный под ним сталеразливочный ковш (на больших печах плавку выпускают в 2 или 3 ковша). Общая продолжительность выпуска до 20 мин . После выпуска плавки и необходимого осмотра отверстие вновь заделывают огнеупорными материалами. Из ковша металл разливают в изложницы или на установках непрерывной разливки стали . Для повышения качества мартеновской стали определённое распространение получил разработанный в СССР метод обработки металла в ковше (при выпуске из печи) синтетическими шлаками, приготовленными в специальном плавильном агрегате.
