также ст. Полиграфическое машиностроение .

Лит.: Бушунов В. Т., Печатные машины, М.— Л., 1963; Куликов Б. В., Типографские ротационные печатные машины, М., 1965; Тюрин А. А., Печатные машины, М., 1966; Захаров А. Г., Фуфаевский Д. А., Офсетные машины и работа на них, М., 1972.

  Н. И. Либерман.

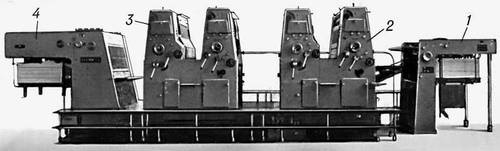

Рис. 4. Четырёхкрасочная листовая офсетная машина ПОЛ-7: 1 — самонаклад; 2 — первая двухкрасочная секция; 3 — вторая двухкрасочная секция; 4 — приёмное устройство.

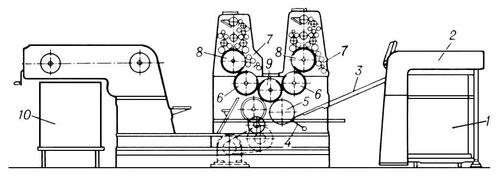

Рис. 3. Схема двухкрасочной листовой офсетной машины ПОЛ-6: 1 — стапель самонаклада; 2 — самонаклад; 3 — накладной стол; 4 — качающиеся захваты; 5 — передаточный цилиндр; 6 — офсетные цилиндры; 7 — увлажняющие аппараты; 8 — формные цилиндры; 9 — печатный цилиндр; 10 — стапель приёмки.

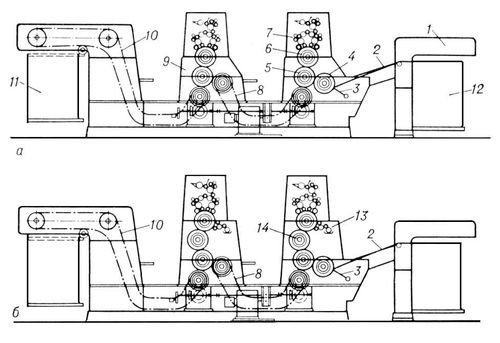

Рис. 2.

Схемы двухкрасочных листовых ротационных машин: а — высокой печати; б — офсетной печати; 1 — самонаклад; 2 — накладной стол; 3 — качающиеся захваты; 4 — передаточный цилиндр; 5 — печатный цилиндр; 6 — формный цилиндр; 7 — красочный аппарат; 8 — листопередающий транспортёр; 9 — вторая печатная секция; 10 — выводной транспортёр; 11 — стапель приёмки бумажных листов; 12 — стапель самонаклада; 13 — увлажняющий аппарат; 14 — офсетный цилиндр.

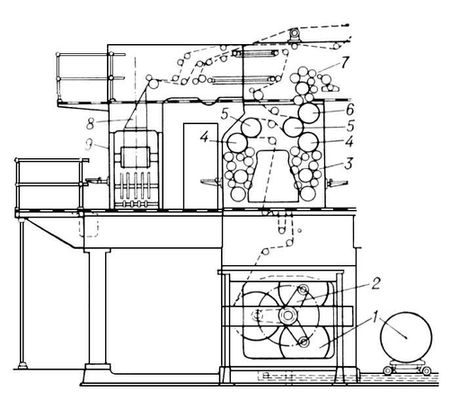

Рис. 5. Схема секции газетного агрегата ГАУ: 1 — рулон бумаги; 2 — рулонная звезда; 3 — красочный аппарат основной краски; 4 — формный цилиндр основной краски; 5 — печатный цилиндр; 6 — формный цилиндр второй краски; 7 — красочный аппарат второй краски; 8 — воронка; 9 — фальцаппарат.

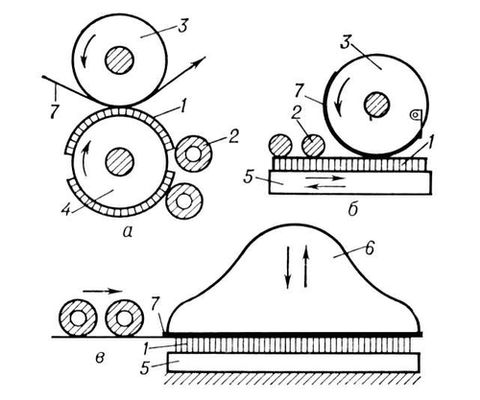

Рис. 1. Схемы построения печатных аппаратов: a — ротационный; б — плоскопечатный; в — тигельный; 1 — печатная форма; 2 — накатные валики красочного аппарата; 3 — печатный цилиндр; 4 — формный цилиндр; 5 — талер; 6 — тигель; 7 — бумага.

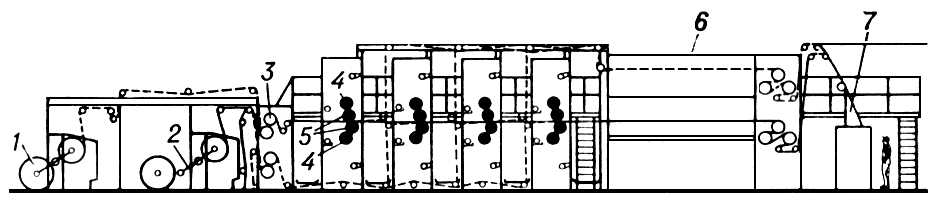

Рис. 6. Схема многокрасочной рулонной офсетной машины: 1 — рулон бумаги; 2 — рулонная звезда; 3 — стабилизатор натяжения; 4 — формные цилиндры; 5 — офсетные цилиндры; 6 — сушильные установки; 7 — фальцаппарат.

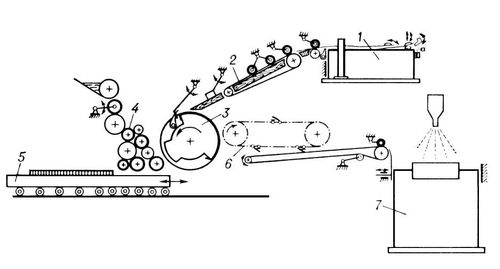

Рис. 7. Схема плоскопечатной машины ПС—АЗ: 1 — самонаклад; 2 — накладной стол; 3 — печатный цилиндр; 4 — красочный аппарат; 5 — талер; 6 — выводной транспортёр; 7 — стапель приёмки.

Печатная плата

Печа'тная пла'та,плата , содержащая на своих поверхностях печатные проводники электрического тока с контактными площадками (см. Печатный монтаж ), служащие для соединения навесных элементов согласно электрической схеме функционального узла электро- или радиоаппаратуры, а также металлизированные (переходные) и неметаллизированные (крепёжные) отверстия. Известно около 200 методов выполнения П. п. (в частности, фотохимический, фотоэлектрохимический, офсетно-электрохимический), отличающихся способом получения токопроводящего покрытия или способом выполнения изображения печатных проводников. Размеры П. п., положение центров отверстий и их диаметров стандартизованы: длина от 10 до 360 мм ; ширина от 10 до 240 мм; толщина от 0,05 до 3 мм (в зависимости от требуемой жёсткости); шаг координатной сетки при разметке отверстий 2,5 мм (реже 1,25 мм ), диаметр отверстий 0,2—3 мм . Различают П. п. односторонние (см. рис. ), двусторонние и многослойные (до 15 слоев). Многослойные П. п. выполняют методами: выступающих выводов, металлизации стенок сквозных отверстий, попарного прессования двухсторонних П. п., послойного наращивания и др. Материалом для П. п. чаще всего служат фольгированные и нефольгированные гетинакс и стеклотекстолит, армированный фторопласт, полистирол, полиэтилентерефталат, полиамид, поликарбонат, радиокерамика и др.

Лит.: Конструирование и технология печатных плат, М., 1973.

Б. П. Лиховецкий.

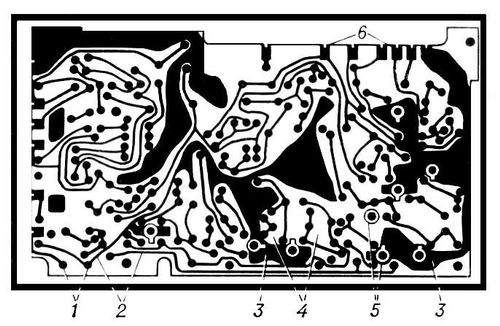

Печатная плата: 1 — контактные площадки; 2 — печатные проводники; 3 — участок фольгированной поверхности; 4 — электроизоляционные промежутки; 5 — металлизированные отверстия; 6 — контактные площадки для соединения с внешними электрическими цепями.

Печатная схема

Печа'тная схе'ма, узел электро- или радиоаппаратуры, выполненный на одной плате в виде системы печатных электро- и радиоэлементов, соединённых между собой способом печатного монтажа . В печатном исполнении изготавливают многие пассивные элементы (см. рис. ): резисторы и конденсаторы, катушки индуктивности и трансформаторы, разъёмы и переключатели, СВЧ элементы (для работы на частотах от 500 до 2000 Мгц ) — полосковые линии, направленные ответвители, полосовые фильтры, аттенюаторы и т.д. Резисторы получают либо нанесением через трафарет на отдельные участки платы (полоски или площадки) резистивной смеси (пасты) (точность получения номинального значения сопротивления 20—40%), либо термовакуумным осаждением на плату тонкого слоя углерода, металла (тантал, ниобий), окисла металла (двуокись олова), сплава (нихром) (точность 5—10%). Конденсаторы получают путём образования металлизированных площадок на одной или на обеих сторонах платы. Из-за малой ёмкости (до нескольких десятков пф ) и больших значений

тангенса угла диэлектрических потерь применение их ограничено. Катушки индуктивности в виде одно- или многовитковых спиралей получают травлением (на фольгированных платах) или вжиганием серебра (на керамических платах). Обычно значения их индуктивности не превышают 7—10 мкгн , а при особо тонких проводниках — 50 мкгн . Подобным же образом получают и трансформаторы. При изготовлении разъёмов с пружинящим контактом на краю платы создают ряд печатных полосок с износоустойчивым покрытием из родия или платины, играющих роль вилки. Аналогично изготавливают контактную часть переключателей, имеющих сложную систему коммутации, например кодовые диски для цифровых устройств. Соединительные кабели (одно- и многослойные) в виде плоской многопроводной системы получают травлением гибкой фольгированной плёнки. Габариты и масса таких кабелей значительно (в 7—10 раз) меньше, чем, например, у обычных радиочастотных кабелей . Печатные элементы СВЧ тракта, а иногда также и пассивные элементы электронных усилителей промежуточной и низкой частот создают в один приём на большой (до 500 Х 500 мм ) плате из неполярного диэлектрика. П. с. обычно покрывают влаго- и термостойким лаком, после чего она представляет собой законченное изделие.

По существу таким же образом изготавливают и пассивные элементы гибридных и плёночных интегральных микросхем (см. Интегральная схема ).

Применение П. с. существенно повышает плотность монтажа, технологичность изготовления и надёжность узлов радиоэлектронных устройств (например, ЭВМ, телевизоров, радиоприёмников) и служит основой их микроминиатюризации и комплексной миниатюризации, особенно при крупных масштабах производства (см. также Микромодуль , Микроэлектроника ).

Лит.: Печатные схемы в приборостроении, вычислительной технике и автоматике, М., 1973.

Б. П. Лиховецкий.

Печатная схема: 1 — конденсаторы; 2 — катушки индуктивности; 3 — электропроводящие полоски, соединяющие элементы; 4 — контактные площадки; 5 — контактные площадки переключателей.

Печатная форма

Печа'тная фо'рма, скомплектованный типографский набор, пластина, цилиндр и т.п. формы, поверхность которых содержит печатающие и пробельные элементы. Предназначена для многократного получения печатных оттисков. Взаимное расположение печатающих и пробельных элементов определяет способ печати. В зависимости от способа печати, вида печатных машин, характера используемых материалов различают следующие П. ф.: при высокой печати — набор, клише, стереотип; при плоской печати — форма на монометалле (алюминий, цинк), биметалле и триметалле (например, сталь, медь, хром), на стекле (см. Фототипия ); при глубокой печати — медные или хромированные цилиндры. По характеру графических элементов и виду печатной продукции выделяют текстовые, иллюстрационные и смешанные П. ф. Материал П. ф. разнообразен: цветные металлы, сплавы, пластмасса, резина, дерево, металлическая или бумажная фольга и др. В зависимости от материалов с одной формы можно отпечатать до 1 млн. оттисков и более. П. ф. в значительной мере определяет качество печати изданий.

Э. М. Фарбер.

Печатник

Печа'тник, должностное лицо при дворе русских князей и царей в 13—17 вв. Хранил государственные. печати и обязан был прикладывать их к документам, составлявшимся в правительственных учреждениях. П. обычно были незнатного происхождения. В 16—17 вв. в ведении П. находился Печатный приказ. В 16 в. П. заведовал также и личной канцелярией государя и государственным архивом (царским архивом).

Печатные пошлины

Печа'тные по'шлины («Печать», «Печатное»), в России 15—17 вв. пошлины, взимавшиеся за приложение государственной печати к документам частных лиц. В 18 в. П. п. постепенно вытесняются гербовым сбором-пошлиной за гербовую бумагу, на которой писались документы официального характера.

«Печатный двор»

«Печа'тный двор» имени А. М. Горького, производственно-техническое объединение. Находится в Ленинграде. Специализировано на выпуске большими тиражами политической, художественной, учебной и технической литературы. Основан в 1827 в Петербурге как Государственная типография для печатания правительственных распоряжений, сообщений, отчётов, официальных изданий. Рабочие типографии участвовали в революционном движении (бастовали в январе и сентябре 1905, в феврале 1917 взяли типографию в свои руки). После победы Октябрьской революции 1917 предприятие перешло на выпуск книжной продукции для народа. В 1919 коллектив выполнил почётное задание — отпечатал на многих европейских языках литературу для делегатов 1-го конгресса Коминтерна. Включившись в кампанию по ликвидации неграмотности, типография выпустила буквари и книги для чтения тиражами более 3 млн. экземпляров. В 1922 типографии присвоено название «Печатный двор», в 1936 — имя А. М. Горького. Во время Великой Отечественной войны 1941—45 основные кадры эвакуированы в г. Пермь. Деятельность «П. д.» возобновилась в 1944, уже в 1947 довоенный уровень производства был превзойдён на 45 млн. листов-оттисков. В процессе восстановления было почти полностью обновлено оборудование печатных и переплётного цехов. В «П. д.» используется только способ высокой печати . В 1968 завершена комплексная механизация основного производства. В 1973 выпуск продукции составил 1277 млн. листов-оттисков, что в 3,3 раза больше, чем в 1940. В послевоенный период массовым тиражом выпущены такие многотомные издания, как 2-е издание.
