Большая Советская Энциклопедия (ПЛ)
Шрифт:
П. вследствие протекания фазового превращения. Необратимое изменение формы может быть также результатом образования под нагрузкой новой фазы, имеющей иную кристаллическую решётку, чем исходный кристалл. При этом исходная фаза должна быть метастабильна (см. Метастабильное состояние) по отношению к образующейся, по крайней мере при действии механических напряжений. Поскольку относительная стабильность зависит также от температуры, П. в этом случае существенно зависит от температуры деформирования по отношению к температуре равновесия фаз. В определённых случаях, уменьшая стабильность образовавшейся под нагрузкой фазы за счёт изменения температуры, можно уничтожить полученную при превращении деформацию: кристалл возвращается к исходной форме («эффект памяти»).
В поликристаллах
П. простых аморфных тел связана с диффузионными перегруппировками атомов и молекул. П. ряда веществ связана с передвижением недеформирующихся твёрдых частиц друг относительно друга в некоторой вязкой среде. К такого рода явлениям можно отнести П. глин, сыпучих тел, смоченных водой, и т.п.
Изучение П. представляет большой практический интерес, т.к. делает возможным рациональный выбор технических материалов, к П. которых обычно предъявляется целый комплекс требований как при обработке, так и при эксплуатации их в различных условиях. Изучением различных аспектов П. занимается ряд физико-математических и теоретических дисциплин: физика твёрдого тела (в частности, теория дислокаций) исследует микроскопические механизмы П., механика сплошных сред (теории пластичности и ползучести) рассматривает П. тел, абстрагируясь от их атомно-кристаллической структуры, сопротивление материалов и др.
Лит.: Фридель Ж., Дислокации [кристаллов], пер. с англ., М., 1967; Физика деформационного упрочнения монокристаллов, К., 1972; Набарро Ф. Р., Базинский З. С., Холт Д. Б., Пластичность монокристаллов, пер. с англ., М., 1967; Хоникомб Р., Пластическая деформация металлов, пер. с англ., М., 1972.
А. Л. Ройтбурд.

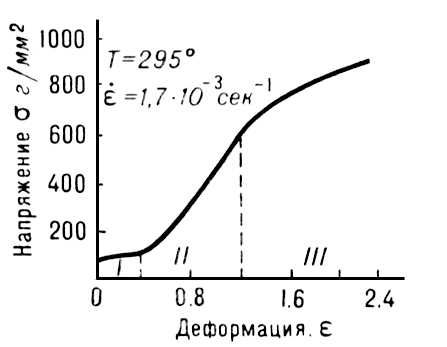

Рис. 6. Схема расположения дислокации на стадии II пластической деформации.

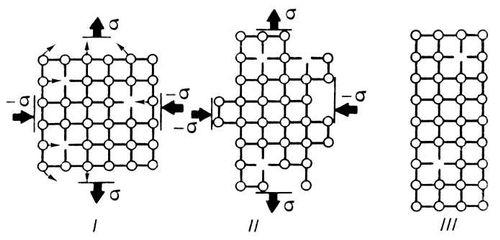

Рис. 1. Самодиффузионная пластичность: I — кристалл с вакансиями в первый момент действия напряжений s (тонкими стрелками показаны направления перемещений атомов); II — деформация вследствие потока вакансий под действием напряжений; III — конечная деформация кристалла.

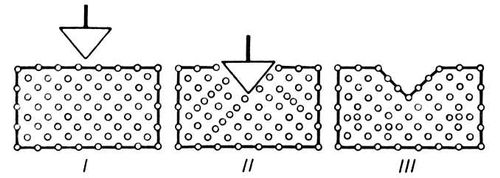

Рис. 3. Краудионная пластичность: I — кристалл до вдавливания; II — образование краудионов при вдавливании острия; III — конечное изменение формы. В кристалле образовались междоузельные атомы.

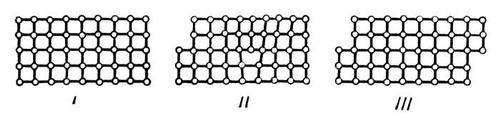

Рис. 5.

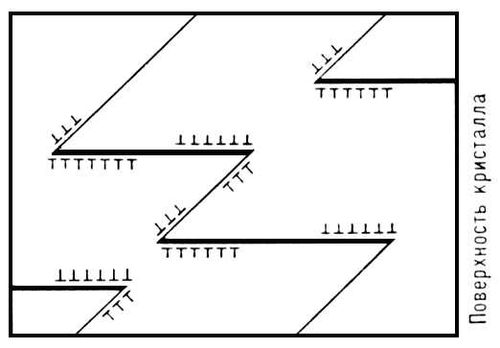

Рис. 4. Элементарное скольжение в результате перемещения дислокации.

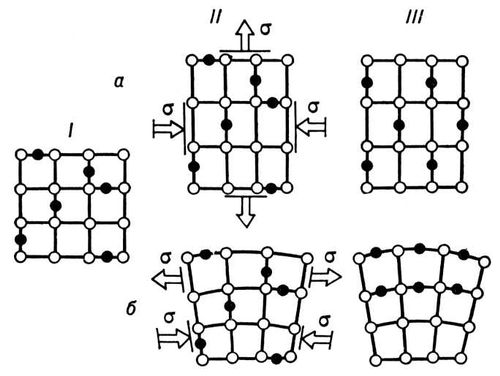

Рис. 2. Диффузионная пластичность: а — ориентационное упорядочение примесных атомов (чёрные кружки) в однородном поле напряжений; б — перераспределение примесных атомов в неоднородном поле напряжений; I — исходный кристалл; II — кристалл с примесными атомами под действием напряжений; III — конечная деформация кристалла.
Пластичные смазки
Пласти'чные сма'зки, консистентные смазки, смазочные материалы, проявляющие в зависимости от нагрузки свойства жидкости или твёрдого тела. При малых нагрузках они сохраняют свою форму, не стекают с вертикальных поверхностей и удерживаются в негерметизированных узлах трения. П. с. состоят из жидкого масла, твёрдого загустителя, присадок и добавок. Частицы загустителя в составе П. с., имеющие коллоидные размеры, образуют структурный каркас, в ячейках которого удерживается дисперсионная среда (масло). Благодаря этому П. с. начинают деформироваться подобно аномально-вязкой жидкости только при нагрузках, превышающих предел прочности П. с. (обычно 0,1—2 кн/м2, или 1—20 гс/см2). Сразу после прекращения деформирования связи структурного каркаса восстанавливаются и смазка вновь приобретает свойства твёрдого тела. Это позволяет упростить конструкцию и снизить вес узлов трения, предотвращает загрязнение окружающей среды. Сроки смены П. с. больше, чем смазочных материалов. В современных механизмах П. с. часто не меняют в течение всего срока их службы. Промышленность СССР в 1974 выпускала около 150 сортов П. с. Их мировое производство составляет около 1 млн. т в год (3,5% выпуска всех смазочных материалов).
П. с. получают, вводя в нефтяные, реже синтетические, масла 5—30 (обычно 10—20) % твёрдого загустителя. Процесс производства периодический. В варочных котлах готовят расплав загустителя в масле. При охлаждении загуститель кристаллизуется в виде сетки мелких волокон. Загустители с температурой плавления выше 200—300 °С диспергируют в масле при помощи гомогенизаторов, например коллоидных мельниц. При изготовлении в состав некоторых П. с. вводят присадки (антиокислительные, антикоррозионные, противозадирные и др.) или твёрдые добавки (антифрикционные, герметизирующие).
П. с. классифицируют по типу загустителя и по области применения. Наиболее распространены мыльные П. с., загущенные кальциевыми, литиевыми, натриевыми мылами высших жирных кислот. Гидратированные кальциевые П. с. (солидолы) работоспособны до 60—80 °С, натриевые до 110 °С, литиевые и комплексные кальциевые до 120—140 °С. На долю углеводородных П. с., загущаемых парафином и церезином, приходится 10—15% всего выпуска П. с. Они имеют низкую температуру плавления (50—65 °С) и используются в основном для консервации металлоизделий.
В зависимости от назначения и области применения различают следующие типы П. с. Антифрикционные, снижающие трение скольжения и уменьшающие износ. Их применяют в подшипниках качения и скольжения, шарнирах, зубчатых и цепных передачах индустриальных механизмов, приборов, транспортных, с.-х. и др. машин. Консервационные, предотвращающие коррозию металлоизделий. В отличие от др. покрытий (окраска, хромирование) они легко удаляются с трущихся и др. поверхностей при расконсервировании механизма. К уплотнительным П. с. относятся арматурные (для герметизации прямоточных задвижек, пробковых кранов), резьбовые (для предотвращения заедания тяжелонагруженных или высокотемпературных резьбовых пар), вакуумные (для герметизации подвижных вакуумных соединений).
