Промышленность выпускает С. д. в дискретном и интегральном исполнении. Дискретные С. д. видимого излучения используют в качестве сигнальных индикаторов; интегральные (многоэлементные) приборы — светоизлучающие цифро-знаковые индикаторы, профильные шкалы, многоцветные панели и плоские экраны — применяют в различных системах отображения информации (см. Отображения информации устройство), в электронных часах и калькуляторах. С. д. инфракрасного излучения находят применение в устройствах оптической локации, оптической связи, в дальномерах и т. д. (см. также Оптоэлектроника), матрицы таких С. д. — в устройствах ввода и вывода информации ЭВМ. В ряде областей применения С. д. конкурирует с родственным ему прибором — инжекционным лазером (см. Полупроводниковый лазер), который генерирует когерентное излучение и отличается от С. д. формой кристалла и режимом
Лит.: Берг А., Дин П., Светодиоды, пер. с англ., «Тр. института инженеров по электротехнике и радиоэлектронике», 1972, т. 60, № 2.
П. Г. Елисеев.
Светокопировальная бумага
Светокопирова'льная бума'га диазотипная, диазобумага, бумага, покрытая с одной стороны (реже с двух) тонким слоем светочувствительного вещества на основе диазосоединений (ДС). Применяется при диазотипном светокопировании (диазокопировании), осуществляемом в светокопировальных аппаратах. Процесс получения видимого изображения на С. б. протекает в два этапа: экспонирование, при котором в светочувствительном слое образуется неустойчивое позитивное изображение — участки с неразложившимися ДС под непрозрачными местами оригинала; проявление — превращение неразложившихся ДС в устойчивые к свету азокрасители(чёрного, коричневого, красного, оранжевого, синего или фиолетового цвета).
По составу светочувствительного слоя различают С. б. однокомпонентную, содержащую только ДС (её проявляют в водных растворах азосоединений — «мокрым» способом); двухкомпонентную, содержащую и диазо-, и азосоединения (проявление — «сухое», обычно в парах аммиака); термопроявляющуюся, содержащую, помимо диазо- и азокомпонентов, соединения, которые при нагревании выделяют вещества, необходимые для проявления («горячее» проявление). С. б. выпускают преимущественнно в рулонах длиной от 20 до 100 м при ширине от 0,3 до 1,2 м. Кроме диазобумаги, выпускают диазокальку на светопроницаемой бумажной основе для изготовления дубликатов и промежуточных оригиналов.
С. Р. Гаевская.
Светокопировальный аппарат
Светокопирова'льный аппара'т, диазокопировальный аппарат, средство оргтехники, применяется для оперативного копирования и размножения документов (преимущественно чертежей) на основе диазотипии. Технологический процесс получения светокопий осуществляется в 2 этапа: экспонирование и проявление. В большинстве С. а. экспонирование производится контактным способом «на просвет»: прозрачный или полупрозрачный оригинал (например, кальку) с односторонним изображением накладывают на светочувствительный слой диазоматериала (ДМ) и подвергают интенсивному ультрафиолетовому облучению, вследствие чего на ДМ получается скрытое изображение. Экспонированный ДМ проявляют «сухим», «мокрым» или «горячим» способом (в зависимости от типа ДМ). С. а. классифицируют по способу обработки ДМ — аппараты «сухого», «мокрого» и «горячего» проявления; по конструктивному исполнению — стационарные и настольные, с рулонной и листовой подачей ДМ, с отдельным проявочным устройством и совмещенные; по степени автоматизации — полуавтоматические и автоматические; по оснащённости вспомогательными устройствами — агрегатированные с бумагорезальным, листоподборочным и фальцевальным оборудованием и неагрегатированные. Как правило, экспонирование в С. а. осуществляется при перемещении оригиналов в контакте с ДМ вокруг прозрачного цилиндра, внутри которого помещены источники ультрафиолетового излучения, например ртутно-кварцевые лампы (рис. 1, а). Движение ДМ обеспечивается лентопротяжным устройством (транспортёром). Экспонированные ДМ поступают в проявочное устройство. Однокомпонентные ДМ проявляют «мокрым» способом с применением щелочных растворов (рис. 1, б). Такие С. а. чаще всего выполняют настольными, они не нуждаются в специальной вентиляции и могут быть установлены непосредственно в рабочем помещении конструкторов или в канцелярии; таковы, например, С. а. типа СКМ-22 (рис. 2), изготовляющий светокопии на рулонной диазобумаге шириной до 460 мм при скорости движения ленты 0,5—5,5 м/мин, и настольный конторский С. а. (рис. 3), позволяющий получать копии на листах размером 210x297 мм (формат А4). Двухкомпонентные ДМ проявляют «сухим» способом в парах аммиака (рис. 1, в). С. а. «сухого» проявления обычно выпускаются в стационарном исполнении, с рулонной подачей ДМ; скорость движения ДМ достигает 42 м/мин. Наиболее широко их применяют в проектно-конструкторских организациях; эти С. а. часто агрегатируют с резальным и листоподборочным устройствами (рис. 4). Термопроявляющиеся ДМ, содержащие не только диазо- и азокомпоненты, но и соединения, выделяющие при нагревании необходимые для проявления вещества со щелочными свойствами, обрабатывают в нагревательном устройстве («горячее» проявление). По конструкции С. а. «горячего» проявления аналогичны аппаратам «сухого» проявления.
Лит.: Бурцев В. В., Каплан Э. Б., Средства оргатехники. Справочник-каталог, М., 1971; Алферов А. В., Резник И. С., Шорин В. Г., Оргатехника, М., 1973.
А. В. Алферов.

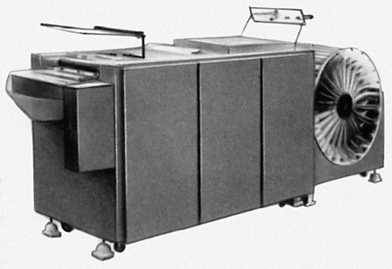

Рис. 4. Автоматический агрегатированный конторский светокопировальный аппарат с листовой подачей бумаги и листоподборочным устройством (производительность до 50 копий в мин).

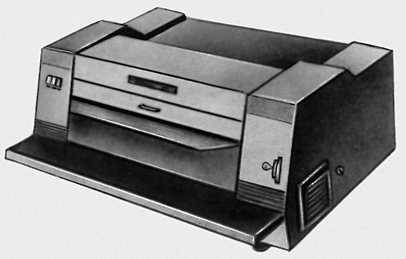

Рис. 3. Малогабаритный настольный конторский светокопировальный аппарат с листовой подачей бумаги (производительность до 8 копий в мин).

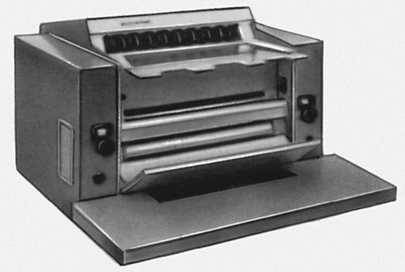

Рис. 2. Малоформатный настольный рулонный светокопировальный аппарат СКМ-22 (СССР).

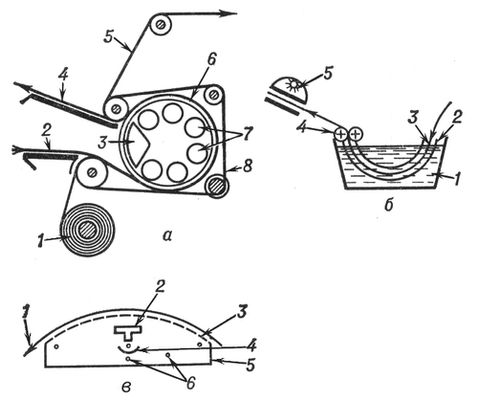

Рис. 1. Схемы узлов светокопировальных аппаратов. а — экспонирующее устройство: 1 — рулон диазобумаги, 2 — подача оригинала, 3 — светоотражатель, 4 — приемный лоток для использованных оригиналов, 5 — экспонированный диазоматериал, 6 — стеклянный цилиндр, 7 — ртутно-кварцевые лампы, 8 — лента транспортера; б — устройство для «мокрого» проявления: 1 — ванна с щелочным раствором, 2 — направляющие, 3 — экспонированный диазоматериал, 4 — отжимающие валики, 5 — сушильное устройство; в — устройство для «сухого» проявления: 1 — проявленный диазоматериал, 2 — труба подачи аммиака, 3 — решётка, 4 — жёлоб, 5 — корпус, 6 — нагревательные элементы.
Светокопирование
Светокопи'рование диазотипное, диазокопирование, копировальный процесс, основанные на способности диазосоединений под действием света (ультрафиолетовых лучей) терять краскообразующее вещество. Светокопии (синьки) изготовляются в автоматических и полуавтоматических светокопировальных аппаратах на бумаге, кальке или плёнке, покрытой водным раствором диазосоединения. С. просто, экономично, надёжно и удобно, т. к. может производиться при естественном (дневном) освещении (см. Диазокопирование).
Светокультура
Светокульту'ра растений, выращивание растений при искусственном освещении. Применяется для раннего выращивания рассады овощных культур, их зимней культуры (особенно в условиях Крайнего Севера), для выгонки цветочных растений, круглогодичной селекции и семеноводства растений при оптимальном световом режиме, а также в научных целях. Искусственным освещением пользуются также в теплицах и оранжереях в зимние месяцы для удлинения короткого дня и восполнения слабого солнечного света. Впервые лампы (керосиновые) для выращивания растений применил (1868) русский ботаник А. С. Фаминцын. В 20 в. американский исследователь Р. Гарвей (1922) и советский физиолог растений Н. А. Максимов (1925), вырастившие растения «от семени до семени» при искусственном освещении, использовали мощные лампы накаливания. В промышленности С. используют лампы накаливания, люминесцентные, ксеноновые, ртутные и др. Для нормального роста и развития растения при искусственном освещении интенсивность излучения в физиологическом диапазоне (380—710 нм) должна составлять не менее 30—150 вт/м2 (в зависимости от вида или сорта растений); в спектре искусственного источника излучения должны отсутствовать ультрафиолетовые лучи (<300 нм). Для устранения избыточного количества инфракрасных лучей, вызывающих перегрев растения, применяют водные экраны или снижают температуру воздуха в помещении. Существенное значение при С. имеют спектральный состав света, интенсивность радиации, длина фотопериода. Наилучший эффект С. достигается при использовании ламп, видимый спектр излучения которых близок к солнечному (например, ксеноновые лампы). Ускоряя или задерживая развитие семян или плодов (в зависимости от спектральной и фотопериодической чувствительности растений), можно получать высокие урожаи листьев (например, у салата, листовой капусты), корнеплодов (например, у редиса), плодов (например, томатов) или семян (например, зёрна яровой пшеницы). Максимальный урожай может быть достигнут при длине дня 16—24 ч. См. также Фитотрон.
Лит.: Клешнин А. Ф., Растение и свет. Теория и практика светокультуры растений, М., 1954; Вин Рвандер, Мейер Г., Свет и рост растений, пер. с англ., М., 1962; Мошков Б. С., Выращивание растений при искусственном освещении, 2 изд., Л., 1966; Леман В. М., Культура растений при электрическом свете. М., 1971; Шульгин И. А., Растение и солнце, Л., 1973.
И. А. Шульгин.
