Связанные системы
Свя'занные систе'мы колебательные, колебательные системыс двумя и более степенями свободы, рассматриваемые как совокупность систем с одной степенью свободы каждая (парциальных систем), взаимодействующих между собой. По характеру колебаний в каждой из парциальных систем можно сделать заключение о некоторых характерных чертах колебаний в исходной С. с. Пример С. с. — два или несколько колебательных контуров (рис.), у которых колебания в одном контуре из-за наличия связи вызывают колебания в других контурах. В С. с. имеет место переход энергии из одного контура в другой. Наличие связи изменяет характер резонансных явлений в С. с. по сравнению с простым одиночным контуром. В С. с. резонанс наступает всякий раз, когда частота внешнего воздействия (эдс) совпадает с одной из частот собственных колебаний всей системы. Например, в С. с., состоящей из двух контуров, резонанс наступает

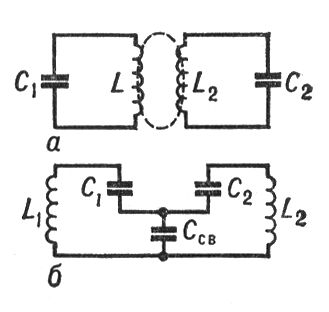

Схемы простейших колебательных систем: а — индуктивная связь; б — ёмкостная связь; С — ёмкости; L — индуктивности.
Связанный вектор
Свя'занный ве'ктор, см. Вектор.
Связи
Свя'зи в строительных конструкциях, соединительные элементы, обеспечивающие устойчивость основных (несущих) конструкций каркаса и пространственную жёсткость сооружения в целом. С. обеспечивают также перераспределение нагрузок, приложенных к одному или нескольким конструктивным элементам, на соседние элементы и всё сооружение. Система С. обычно состоит из стержневых систем (ферм, порталов) и отдельных стержней (раскосов, распорок и др.). Наиболее часто С. применяют в стальных конструкциях и деревянных конструкциях.
В покрытиях промышленных и общественных зданий с несущими конструкциями в виде плоских ферм или решётчатых ригелей рам, которые могут выпучиваться из плоскости конструкции, предусматривается система горизонтальных (по верхним и нижним поясам конструкции) и вертикальных С. Такой системой С. обычно соединяют две несущие стропильные конструкции, образуя пространственный блок, обладающий достаточной жёсткостью по отношению к изгибу в горизонтальной плоскости и кручению; с этим блоком при помощи прогонов, распорок или тяжей соединяют остальные несущие конструкции покрытия. Для предотвращения выпучивания поперечных рам зданий из их плоскости и восприятия продольных нагрузок, возникающих при ветре и торможении мостовых кранов (например, в одноэтажных промышленных зданиях со стальным или железобетонным каркасом), устанавливают также вертикальные С. по колоннам (обычно в виде решётчатых порталов и продольных распорок). В многоэтажных каркасных зданиях вместо вертикальных С. по колоннам нередко применяют сплошные железобетонные диафрагмы (см., например, Каркасно-панельные конструкции).
Принцип образования из плоских несущих конструкций жёсткого пространственного блока с помощью соответствующих систем С. используется также в мостах и сооружениях башенного типа.
Г. Ш. Подольский.
Связи институты
Свя'зи институ'ты в СССР, готовят инженеров для предприятий, организаций и учреждений радиосвязи, радиовещания, телевидения, проводной и почтовой связи. В 1975 работали 7 С. и.: Московский электротехнический институт связи (основан в 1921), Ленинградский электротехнический институт связиим. М. А. Бонч-Бруевича (1930), электротехнические — Одесский (1930, филиал в Киеве), Новосибирский (1953, филиал в Хабаровске), Ташкентский (1955), Куйбышевский (1956), Всесоюзный заочный (1937, в Москве, филиалы в Минске и Тбилиси). В институтах есть дневные и заочные отделения, в Ленинградском и Одесском, кроме того, вечерние, в Ленинградском, Московском и Ташкентском — подготовительные. Подготовка ведётся по специальностям: радиосвязь и радиовещание, автоматическая электросвязь, многоканальная электросвязь, радиотехника, конструирование и производство радиоаппаратуры, машины и оборудование связи, организация механизированной обработки экономия, информации, экономика и организация связи. Срок обучения 5—6 лет. В Московском, Ленинградском, Одесском и Всесоюзном заочном С. и. имеется аспирантура. Московскому и Ленинградскому С. и. предоставлено право принимать к защите докторские и кандидатские диссертации, Одесскому — кандидатские. См. также Радиотехническое образование.
Связи механические
Свя'зи механи'ческие, ограничения, налагаемые на положение или движение механической системы. Обычно С. м. осуществляются с помощью каких-нибудь тел. Примеры таких С. м.: поверхность, по которой скользит или катится тело; нить, на которой подвешен груз; шарниры, соединяющие звенья механизмов, и т. п. Если положения точек механической системы по отношению к данной системе отсчёта определять их декартовыми координатами xk, ук, zk(k = 1,2..., n, где n — число точек системы),
С. м., налагающие ограничения только на положения (координаты) точек системы и выражающиеся уравнениями вида
f (..., xk, yk, zk,..., t) = 0, (1)
называются геометрическими. Если же С. м. налагают ограничения ещё и на скорости точек системы, то они называются кинематическими, а их уравнения имеют вид:
j (..., xk, yk, zk,...,
Когда уравнение (2) может быть проинтегрировано по времени, соответствующая кинематическая связь называется интегрируемой и эквивалентна геометрической связи. Геометрические и интегрируемые кинематические связи носят общее название голономных С. м. (см. Голономные системы). Кинематические неинтегрируемые С. м. называются неголономными (см. Неголономные системы).
С. м., не изменяющиеся со временем, называются стационарными (их уравнения не содержат явно время t), а С. м., изменяющиеся со временем, называются нестационарными. Наконец, С. м., при которых каждому возможному перемещению точек системы соответствует перемещение прямо противоположное по направлению, называются двусторонними [их уравнения выражаются равенствами вида (1), (2)], а С. м., не удовлетворяющие этому условию (например, гибкая нить, допускающая перемещение вдоль нити только в одном направлении), называются односторонними и их уравнения выражаются неравенством вида f (..., xk, yk, zk,...) ³ 0.
Методы решения задач механики существенно зависят от характера С. м., налагаемых на систему. Эффект действия С. м. можно учитывать введением соответствующих сил, называются реакциями связей; при этом для определения реакций (или для их исключения) к уравнениям равновесия или движения системы должны присоединяться уравнения связей вида (1) или (2). С. м., для которых сумма элементарных работ всех реакций на любом возможном перемещении системы равна нулю, называются идеальными (например, лишённая трения поверхность или гибкая нить). Для механических систем с идеальными С. м. можно сразу получить уравнения равновесия или движения, не содержащие реакций связей, используя возможных перемещений принцип,Д'Аламбера — Лагранжа принцип или Лагранжа уравнения.
Лит. см. при статьях Механика и Динамика.
С. М. Тарг.
Связи спутник
Свя'зи спу'тник, космическая станция связи; служит в качестве ретранслятора активного или ретранслятора пассивного в системе космической связи между земными станциями, расположенными вне пределов взаимной прямой видимости. В 1965—75 использовались С. с. на стационарных орбитах (советский спутник «Молния-1С», американский — серии «Интелсат» и др.), на эллиптических синхронных орбитах (сов. — серий «Молния-1», «Молния-2» и «Молния-3», американский — серии «Синком») и на нестационарных (средневысоких и низких) круговых орбитах (американский — «Телестар», «Эхо» и др.). Подробнее см. в статьях Космическая связь,«Молния».
