Для В. у. как монохромного, так и цветного телевидения (ЦТ) характерны следующие общие узлы: приёмная электроннолучевая трубка (кинескоп), усилитель видеосигналов, блок строчной и кадровой развёрток, селектор импульсов синхронизации и источник электрического питания узлов. В отличие от обычного телевизионного приёмника, В. у. не имеет каскадов усиления высокой и промежуточной частот изображения и звука. Видеосигнал (в монохромном телевидении) или полный цветовой сигнал (в ЦТ) подаётся к В. у. (от контролируемой точки) по коаксиальному кабелю. В системах ЦТ, принятых для вещания в различных странах, наиболее распространено В. у. с трёхлучевым кинескопом, имеющим теневую маску. В последовательных системах ЦТ специального назначения часто применяют В. у. с монохромным кинескопом, перед экраном которого вращается диск с красным, зелёным и синим светофильтрами. В. у. для ЦТ, по сравнению с В. у. для монохромного телевидения, дополнительно имеют декодирующие устройства для выделения из полного цветового сигнала сигналов яркости и цветности.

Н. Г. Дерюгин.

Видеомагнитофон

Видеомагнитофо'н, аппарат для записи на магнитную

ленту и последующего воспроизведения электрических сигналов изображения и звукового сопровождения телевизионных передач. По принципу действия В. аналогичен обычному магнитофону . Однако для магнитной записи видеосигналов, занимающих полосу частот до 6—7 Мгц, необходима значительно большая скорость перемещения ленты относительно магнитной головки. В В. это достигается использованием вращающегося диска с магнитными головками, перемещаемыми со скоростью 20—50 м/сек под некоторым углом к движению ленты в продольном направлении со скоростью 20—40 см/сек (рис. 1 ). В В. обычно используется широкая магнитная лента (ширина 12,7 или 50,8 мм ), на которой располагаются наклонные дорожки (строчки) видеозаписи. Звуковое сопровождение записывается неподвижной магнитной головкой вдоль одного из краёв ленты. Синхронизация частоты вращения диска с головками и скорости движения ленты, обеспечивающая при видеозаписи постоянство расстояния между наклонными дорожками (шаг записи) и точное следование головок по дорожкам при воспроизведении, осуществляется системой автоматического регулирования, в которой используется сигнал управления, записываемый также неподвижной магнитной головкой на др. краю ленты. Так как каждая из головок видеозаписи соприкасается с лентой в течение некоторой части своего полного оборота, то для получения непрерывного видеосигнала применяют электронный переключатель, поочерёдно подключающий головки к усилителю воспроизведения. Для устранения заметных искажений воспроизводимого видеосигнала, возникающих из-за различия характеристик головок, непостоянства контакта их с лентой и т.д., его перед записью преобразуют в частотно-модулированный сигнал. Затем, при воспроизведении, он ограничивается по амплитуде и подаётся на демодулятор, где преобразуется в исходный видеосигнал.

Более сложные по устройству В. (рис. 2 ) с 4 вращающимися головками имеют наилучшее качество записи и воспроизведения. Их применяют обычно в телевизионном вещании. В. с 1 и 2 головками (рис. 3 ) имеют несколько худшие параметры (полоса пропускания частот 2—3 Мгц ). Их используют в замкнутых телевизионных системах и для любительских целей.

А. В. Гончаров.

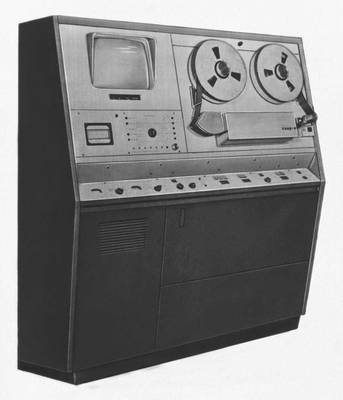

Рис. 2. Видеомагнитофон «Кадр-3».

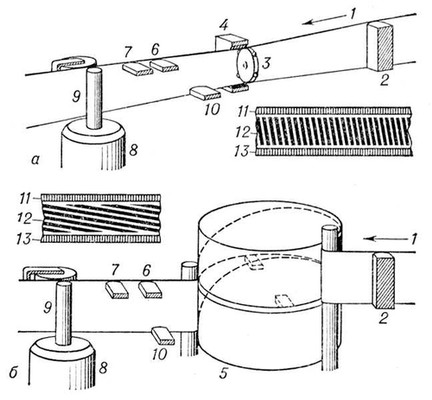

Схемы образования и расположение дорожек записи видео- и звуковых сигналов (а — с четырьмя вращающимися головками, б — с двумя): 1 — магнитная лента: 2 — головка, стирающая видеозапись: 3 — вращающийся диск с головками;4 — направляющая вакуумная камера; 5 — барабан; 6 — головка, стирающая звукозапись; 7 — головка для записи и воспроизведения звука; 8 — вал ведущего электродвигателя; 9 — прижимной ролик; 10 — головка для записи и воспроизведения сигналов управления; 11 — дорожка записи звука; 12 — строчка видеозаписи; 13 — дорожка записи сигналов управления.

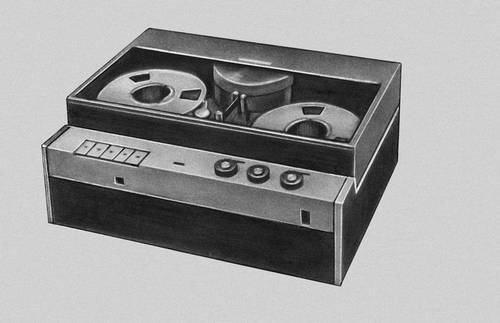

Рис. 3. Видеомагнитофон «Малахит». Применяется в комплекте с обычным телевизором.

Видеосигнал

Видеосигна'л, электрический сигнал, предназначенный для создания изображения. В. образуется светоэлектрическими преобразователями (суперортикон, видикон и др. — в телевидении; фотоэлемент, фотоумножитель — в фототелеграфии) или в результате детектирования принятых радиолокатором электромагнитных волн. В телевидении мгновенные значения В. на выходе передающей телевизионной трубки пропорциональны яркости отдельных участков оптического изображения на её светочувствительной поверхности. Возможные значения размаха В. в монохромном (черно-белом) и цветном телевидении ограничены уровнями чёрного, являющегося опорным уровнем (В. равен нулю), и белого (максимальное значение В.). Для вещательных телевизионных систем самая низкая частота спектра В. равна частоте смены полей (50—60 гц ), а самая высокая — наибольшей частоте изменений яркости передаваемого изображения вдоль строки (6—6,5 Мгц ). В фототелеграфии световое пятно последовательно пробегает неподвижное изображение. Отражённые от него лучи попадают в светоэлектрический преобразователь, образуя В. Наибольшая частота спектра В. зависит от скорости развёртки изображения и изменяется в широких пределах (80 гц— 6 кгц ). В радиолокации В. имеет импульсную форму. Самая низкая частота спектра В. равна частоте повторений излучаемых импульсов (50—400 гц ), а самая высокая — практически обратно пропорциональна длительности излучаемого импульса (1—10 Мгц ).

Н. Г. Дерюгин.

Видеотелефон

Видеотелефо'н, вид связи, при котором абоненты не только слышат, но и видят друг друга, могут демонстрировать рисунки, фотографии, текст, получать наглядные справки, данные с цифровой вычислительной машины.

Видеотелефонная аппаратура (рис. )

состоит из телефонного аппарата, видеоблока, приёмная часть которого содержиткинескоп , а передающая — телевизионную трубку — видикон , и пульта управления с оперативными органами регулировки. Аппарат В. располагают на рабочем столе абонента или в переговорной кабине. Передача изображения осуществляется по 2 каналам связи (каждый — в каком-либо одном направлении). Набор номера абонента и разговор с ним осуществляют так же, как и в телефонии . Изображение, как и в телевидении, разлагается на строки и кадры. Число строк выбирается от 200 до 400 (чаще 220—280), число кадров 25 и 30 в 1 сек (при чересстрочной развёртке). Ширина спектра частот исходного сигнала изображения колеблется в пределах 200—1200 кгц . Полоса частот канала связи может быть уже за счёт уменьшения физиологической и статистической избыточности передаваемой информации.

Начало разработок В. относится к 30-м гг. 20 в. В различных странах испытывались системы В. с разными параметрами. 1 марта 1936 в Германии был пущен в эксплуатацию В. между Берлином и Лейпцигом, позже к ним были присоединены Нюрнберг (1937) и Мюнхен (1938). Изображение передавалось по широкополосному кабелю и занимало полосу частот 500 кгц . В октябре 1961 была организована видеотелефонная связь Москвы с Ленинградом и Киевом по действующим телевизионным каналам междугородных линий связи. В последующие годы переговорные видеотелефонные пункты появились также в Таллине, Вильнюсе, Каунасе, Львове, Казани, Ташкенте и др. городах. С 60-х гг. 20 в. в СССР, США, Японии, ФРГ и др. странах начались разработки систем В. с передачей изображения на далёкие расстояния по групповым трактам систем дальней связи с частотным или временным разделением каналов и на близкие (несколько км ) — по существующим городским телефонным сетям или специальным линиям связи.

Лит.: Саванчук В. А., Алексеев К. А., Видеотелефон, «Вестник связи», 1962, № 4.

Ю. С. Милевский, А. Б. Полонский.

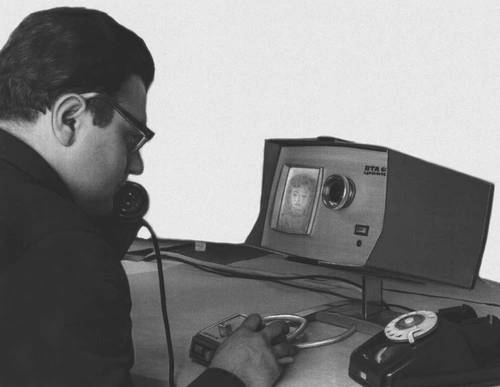

Рисунок к ст. Видеотелефон.

Видеоусилитель

Видеоусили'тель, широкополосный ламповый или полупроводниковый усилитель, применяемый в телевизионных, радиолокационных, осциллографических и др. устройствах для усиления видеосигналов перед подачей их на электроннолучевую трубку. Для сохранения формы видеосигналов В. должен равномерно (отклонение не более 1—3 дб ) их усиливать в широкой полосе пропускания частот (от 10—30 гц до 4—6 Мгц ) без заметных фазовых искажений. См. Фазочастотная характеристика . Наиболее применимы схемы одно- и двухкаскадного В., в цепь нагрузки усилительной ступени которых включается резистор с малым сопротивлением и различные сочетания катушек индуктивности, конденсаторов, резисторов. Эти сочетания выбираются таким образом, чтобы вызвать подъём усиления в области высоких и низких частот, приводящий к равномерному усилению и уменьшению фазовых искажений в более широкой полосе частот. На рис . приведены схема однокаскадного лампового В. и его амплитудно-частотная характеристика. Подъём (коррекция) усиления в области высоких частот достигается вследствие резонансных явлений в колебательных контурах, образуемых катушками индуктивности L_a , L_c и паразитными ёмкостями схемы С_пар , в области низких частот — подбором параметров цепи анодной развязки R_фС_ф . См. также Электрических сигналов усилитель .

Лит.: Крейцер В. Л., Видеоусилители, М., 1952; Лурье О., Усилители видеочастоты, 2 изд., М., 1961.

А. Я. Клопов.

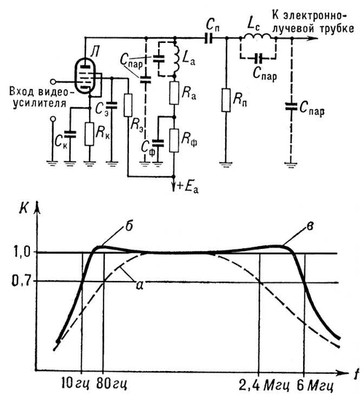

Типовая схема однокаскадного лампового видеоусилителя (пунктиром показаны подсоединения С_пар ) и его характеристика усиления при включении в анодную цепь лампы различной нагрузки: а — резистора R_a , б — резистора R_a и цепи развязки R_ф С_ф ; в — резистора R_a и корректирующих катушек индуктивности L_a и L_c ; К — относит. коэфф. усиления, равный отношению коэфф. усиления на любой частоте к максим. коэфф. усиления; f — частота.
