Двигатель ЗИС-16 форсировали до 93 л.с. (с алюминиевой головкой до 99 л.с.), за счет увеличения степени сжатия, частоты вращения и улучшения наполнения цилиндров. Надежность его работы на бронемашине повышало дублированное зажигание — от магнето и аккумуляторной батареи.
Наличие реверса в демультипликаторе в сумме давало 9 передач вперед и 6 — назад, причем скорость заднего хода достигала 90% от переднего. Имелся механизм ручного запуска двигателя изнутри машины. Раму укоротили на 400 мм; соответственно сократили и базу (на 350 мм), усилили передний мост. Пулестойкие шины увеличенного размера имели крупные грунтозацепы. Проходимость машины повышали гусеничные цепи "Оверолл", надеваемые на колеса задней тележки,
Сварной корпус машины был изготовлен из катаных броневых листов толщиной 4—13 мм, расположенных под большими углами наклона. Он обеспечивал защиту от бронебойных и крупнокалиберных пуль и осколков. Коническая сварная башня выполнялась из 13-мм катаных листов, расположенных под углом 25° от вертикали.
В башне размещалась спаренная установка 45-мм пушки 20К и пулемета ДТ. Второй пулемет ДТ располагался в шаровой опоре в правой части лобового листа корпуса.

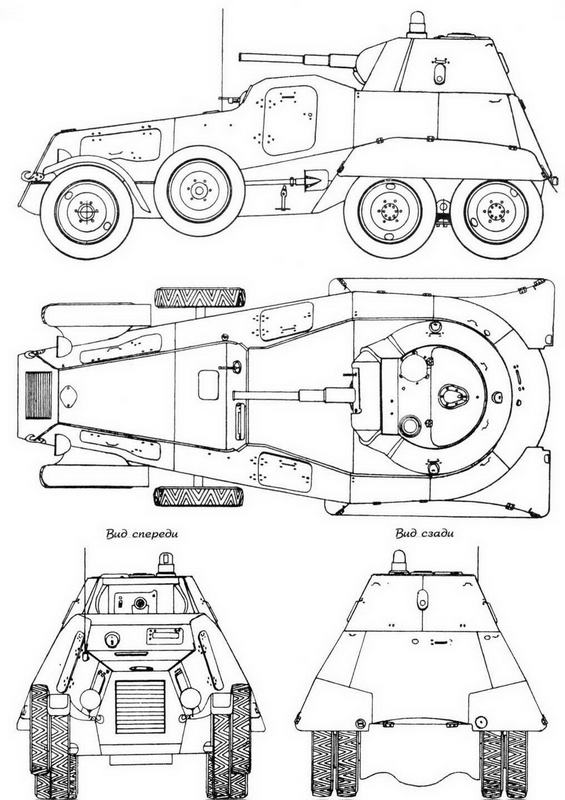

БА-11
Боекомплект состоял из 104 выстрелов и 3087 патронов.
Боевая масса машины составляла 8,13 т. Экипаж — 4 человека. Максимальная скорость по шоссе — 64 км/ч, запас хода — 316 км.
К концу 1938 года на ЗИСе уже были собраны экспериментальные шасси с макетными бронекорпусами, а через год Ижорский завод построил первые два бронеавтомобиля БА-11. Правда, принять участие в Финской кампании, как это предполагалось, они не успели.
После проведения испытаний Московский автозавод начал осваивать конвейерную сборку шасси ЗИС-34. В течение 1940—1941 годов было собрано 16 бронемашин БА-11.
По бронезащите и огневой мощи, а также подвижности и запасу хода БА-11 несколько превосходил легкий танк Т-26. На шоссе он при такой же мощности двигателя развивал вдвое большую скорость. Это и предопределяло основное боевое назначение новой машины — маневренная огневая поддержка наступающей пехоты и кавалерии, борьба с бронесилами и огневыми точками врага.
БА-11 применялись в начальном периоде войны на Ленинградском фронте. Однако развернуть их массовое производство не удалось — Ижорский завод был отрезан блокадой Ленинграда. За два дня до начала блокады Б.Фиттерман вывез документацию по БА-11 на Подольский завод им.Баранова, где предполагалось развернуть серийное производство машины. Но там начали делать бронезащиту для ИЛ-2, и БА-11 окончательно забыли.
В 1940 году на одно из шасси ЗИС-34Д установили опытный автомобильный 6-цилиндровый дизель ЗИС-Д-7 мощностью 96—98 л.с при 2200 об/мин. В 1941 году первый советский дизельный бронеавтомобиль БА-11 Д проходил испытания. Из-за более тяжелого двигателя масса машины увеличилась до 8,65 т; однако за счет его большей экономичности запас хода при тех же баках (150 л) возрос на 33%—до 420 км. Правда, максимальная скорость на шоссе упала до 48 км/ч — надо было менять передаточные числа в главной передаче, но лучшие тяговые характеристики дизеля позволили поднять среднюю скорость до 39,8 км/ч, что было неплохо для бронеавтомобиля такого класса.

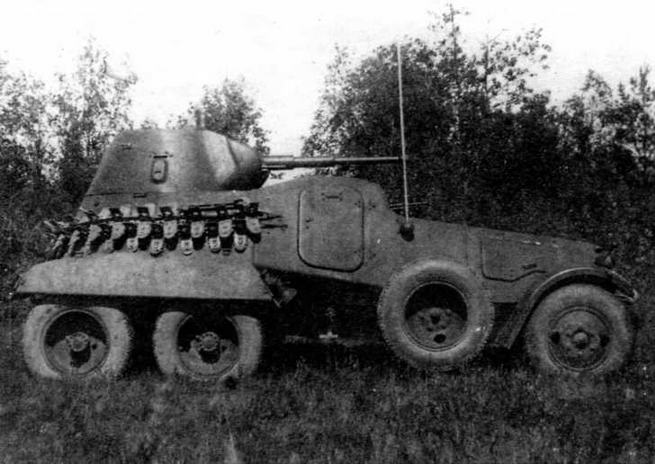

БА-11 во время испытаний. Отсутствие привода на все колеса сильно ограничивало проходимость машины

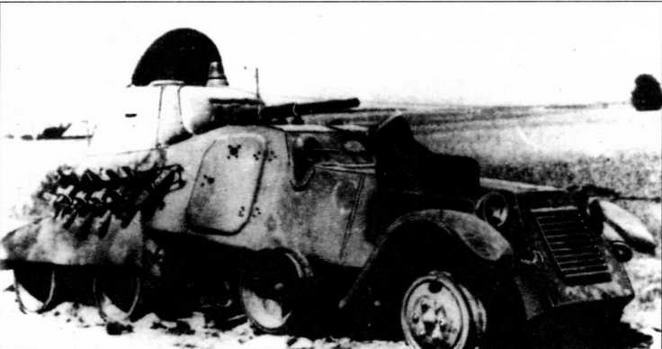

Сгоревший
ЛБ-НАТИ

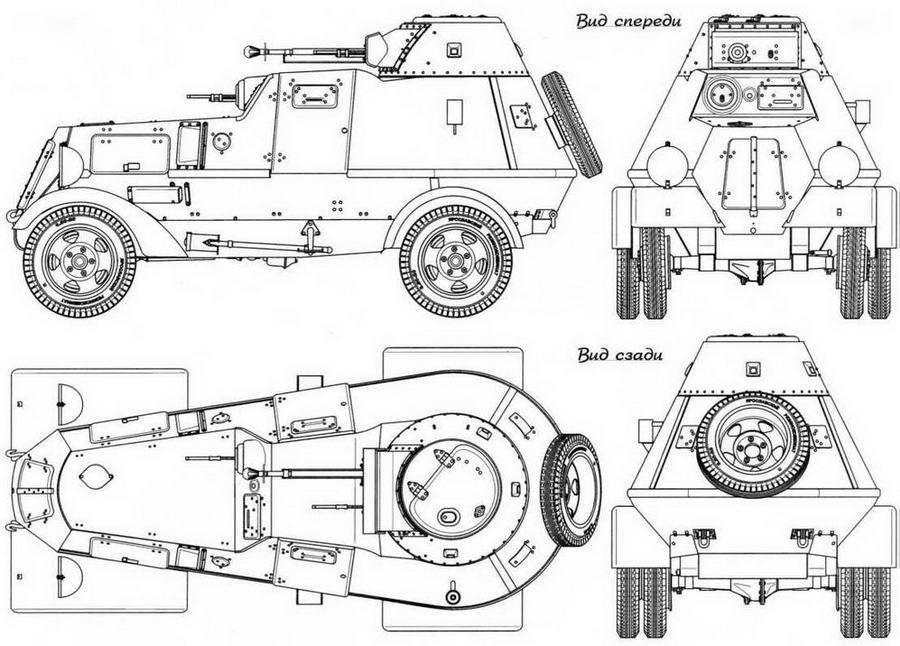

Бронеавтомобиль ЛБ-НАТИ
Бронеавтомобиль ЛБ-НАТИ был разработан в 1937—1939 годах и изготовлен Выксинским заводом ДРО в августе 1939 года.
Его шасси спроектировали в НАТИ. Оно базировалось на узлах и агрегатах автомобиля ГАЗ-ММ — колеса, рулевой механизм, элементы рамы, четырехступенчатая коробка передач. Рама ГАЗ-ММ была укорочена — база сокращена до 2750 мм, рессоры заменены продольными полуэллиптическими, а подвеска передних и задних колес оснащена гидравлическими амортизаторами.
Машина получила 6-цилиндровый двигатель "Додж" мощностью 72 л.с., а также двухступенчатую раздаточную коробку со встроенным межосевым дифференциалом, которая обеспечивала три варианта передачи крутящего момента: на все колеса, только на задние, только на передние. В приводе передних колес применены шарниры равных угловых скоростей "Рцеппа". Конические шестерни главной передачи и межколесные дифференциалы заимствованы от грузовика ГАЗ-ММ. Задние колеса — двухскатные.
Сварной корпус бронеавтомобиля изготавливался из катаных броневых листов толщиной 6 и 10 мм. Толщина броневых листов конической башни, унифицированной с башней легкого танка Т-40, составляла 10 мм.
ЛБ-НАТИ

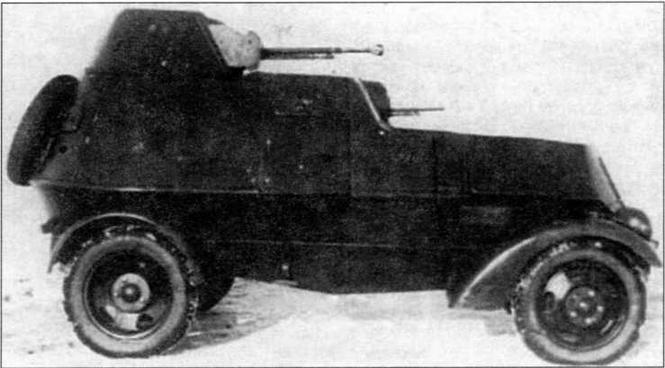

Бронеавтомобиль ЛБ-НАТИ. Вид с правого борта
В башне размещалась спаренная установка 12,7-мм пулемета ДШК и 7,62-мм пулемета ДТ. Еще один пулемет ДТ находился в шаровой установке в правой части лобового листа корпуса. Боекомплект состоял из 400 патронов к пулемету ДШК и 2205 патронов к пулеметам ДТ.
Боевая масса бронеавтомобиля составляла 4,58 т. Экипаж состоял из трех человек. Максимальная скорость по шоссе достигала 57 км/ч, а запас хода — 288 км. Машина оснащалась протектированным топливным баком емкостью 129 л. Шины передних и задних колес заполнялись гусматиком — губчатым эластичным составом.
Бронеавтомобиль ЛБ-НАТИ стал первым отечественным полноприводным бронеавтомобилем. Серийно машина не выпускалась и использовалась в основном для экспериментов по изучению конструктивных особенностей полноприводных машин.
ЛБ-62

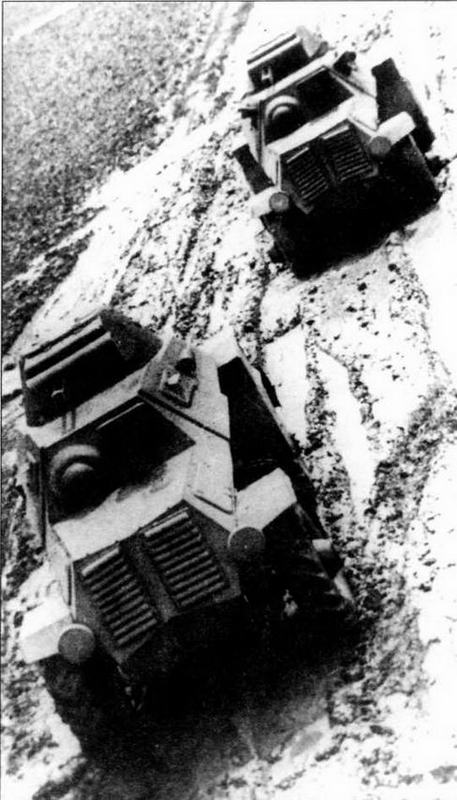

Бронеавтомобили ЛБ-62 во время заводских испытаний. Задняя машина оснащена двухскатными задними колесами. У передней — все колеса односкатные с протектором типа "косая елка". 1940 год
Бронеавтомобиль ЛБ-62 разработали и изготовили на Горьковском автозаводе в 1940 году с использованием шасси опытного образца полноприводного грузового автомобиля ГАЗ-62.
