Бронекатера Сталина(«Речные танки» Великой Отечественной)

Черников Иван

В том же 1934 году АНИМИ заказал Кировскому заводу опытную башню с углом возвышения пушки -70°. Бронирование оставили штатным, как у танка Т-28. Бенуа просил уменьшить толщину бронирования башни, так как конструктивная защита кораблей состояла из 7-мм бортовой и 4-мм палубной брони (башня Т-28 борт 20 мм и крыша 10 мм). Ижорский завод соглашался перейти на изготовление деталей из 10-мм броневых плит, что уменьшало массу башни до 999 кг, а при 15 и 20 мм— соответственно 1121 и 1243 кг.

Но собирать башню из 10-мм плит Кировский завод отказался, мотивируя это тем, что прочность конструкции уменьшится, и она не выдержит силу отдачи от выстрела пушки. Сейчас трудно сказать, насколько это оправдано.

Во всяком случае, при желании технические проблемы решались. Теперь уже не секрет, что завод поставлял 76,2-мм башни для танков БТ-7А с 13-мм бортовой броней. Кроме того, в 1940 году именно в башне Т-28 успешно прошли испытания мощной 85-мм пушки Ф-39.

Пушка ПС-3 изготавливались в 1932–1936 годах небольшими партиями, но конструктор Сячентов не успел отладить противооткатное устройство и полуавтоматику клинового затвора, поскольку в 1937 году его репрессировали.

Итак, через три года после получения заказа Кировский завод морскую башню не изготовил, хотя еще в 1936 году по этому поводу вышло специальное постановление правительства СССР.

В январе 1938 года возник кризис с вооружением бронекатеров в связи с прекращением производства танка Т-28. Кировский завод пытался модернизировать танк, вооружив его 76/24 пушкой Л-10 (длина ствола 24 калибра). В это же время началось производство еще более мощной пушки Л-11 для вооружения легендарного танка Т-34 с противоснарядным бронированием, прозванного «ласточкой» за невероятные по тем временам скорость и маневренность.

Пушка Л-11 являлась модернизированным вариантом Л-10 с удлиненным до 30 калибров стволом, клиновым полуавтоматическим затвором и усиленным противооткатным устройством. Проект разработан СКБ-4 Кировского завода под руководством И.А. Маханова. Но при резком переходе от интенсивной стрельбы на наибольшем угле возвышения на предельный угол склонения установка выходила из строя. Этим воспользовался конкурент В.Г. Грабин. По результатам испытаний артиллерийских систем Л-11 и Ф-32 на Сенежском полигоне в сентябре 1939 года его установку признали простой, надежной, удобной в эксплуатации и рекомендовали к установке в танки Т-34.

В 1939 году Кировский завод установил пушку Л-10 в башню МУ, которую неудачно испытали на полигоне АНИОПа. Проектирование СКБ-2 закончилось лишь 29 декабря 1939 года.

В январе 1940 года завод наконец-то выпустил долгожданную морскую установку с пушкой Л-11 (угол возвышения +70°). В сентябре МУ испытывали на одном из бронекатеров Дунайской военной флотилии, но на вооружение не приняли.

В 1941 году постройку бронекатеров проекта 1124 вели: завод № 340 в Зеленодольске, № 264 в Сталинграде, № 363 и Ижорский под Ленинградом. В июле 1941 года началась эвакуация КБ Кировского завода на Челябинский тракторный завод (ЧТЗ). Работы по установкам МУ прекратились.

В январе 1941 года промышленность поставила 172 бронекатера проектов 40, 1124 и 1125, но из-за отсутствия установки МУ к началу Великой Отечественной войны 101 корабль не вошел встрой. Их хотели даже вооружить башнями с трофейных чешских танков. Поэтому РККФ пришлось устанавливать на катера 76,2-мм пушки Лендера образца 1915 года.

И лишь в конце 1942 года на бронекатера проекта 1124 стали поступать башни Т-34 с пушками Ф-34.

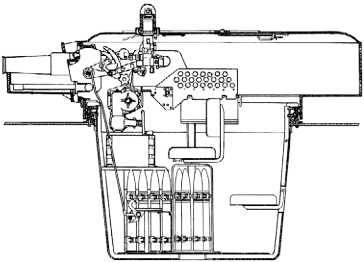

Продольный разрез 76,2-мм башни Т-28 первой модификации, горизонтальное и вертикальное наведение ручное. Такие башни устанавливались на бронекатерах Амурской флотилии. Рисунок выполнен И. И. Черниковым.

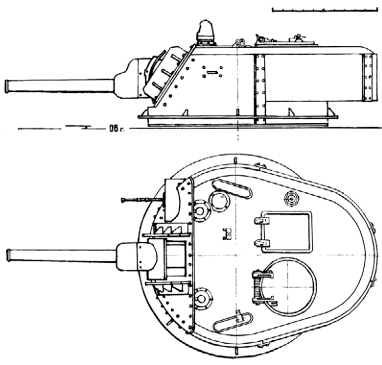

Вид

сбоку и сверху башни МУ с 76,2-мм пушкой Л-11. Являлась модификацией башни Т-28, лобовая плита которой наклонена под углом 20°, а по периметру комингса установлен присущий корабельным башням мамеринец. Реконструкция И. И. Черникова.

Продольный разрез (а), вид сбоку (б) и сверху (в) башни Т-28 с 76,2-мм пушкой Л-10. Две такие башни стояли на бронекатере № 32 Онежского отряда кораблей. 1942 год. Рисунки выполнены И. И. Черниковым.

76,2-мм зенитная пушка Лендера

Техническое задание на первую зенитную пушку России (76,2/30 мм) разработал в 1912 году капитан В.В. Терновский, а проект — инженер Путиловского завода Ф.Ф. Лендер. Для увеличения скорострельности специальный механизм при откате ствола автоматически открывал клиновой затвор и выбрасывал гильзу, а после вкладывания в казенник очередного снаряда закрывал затвор, взводя ударник. Орудие монтировалось на тумбе с круговым обстрелом. Подъемный механизм обеспечивал угол возвышения до 65°. Масса установки 1,3 т. Боеприпасы — шрапнельные снаряды, дававшие при разрыве облако осколков диаметром 500 м.

Компактная пушка, принятая на вооружение в 1914 году, устанавливалась на специальных повозках, грузовиках, железнодорожных платформах и на палубах кораблей. Всего до 1918 года Путиловский завод изготовил 148 таких орудий.

Модернизированные пушки Лендера с увеличенными углом возвышения ствола до 75° и начальной скоростью снаряда до 588 м/с производились до 1928 года, когда их вновь усовершенствовали, удлинив ствол на 20 калибров (система 9К). С вооружения сняты после Великой Отечественной войны.

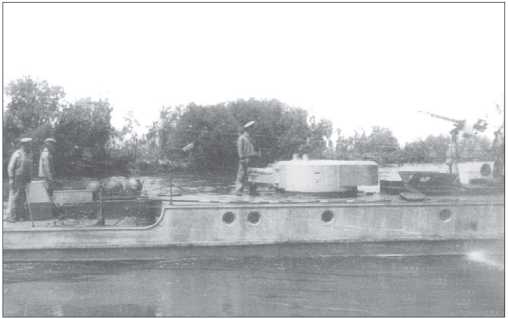

Бронекатер проекта 1124 Амурской военной флотилии, вооруженный артиллерийскими башенными установками танка Т-28.

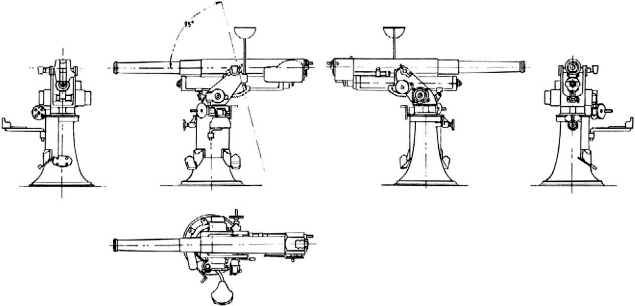

76,2 зенитная пушка Лендлера. Реконструкция И. И. Черникова.

Тактико-технические данные 76,2-мм зенитной пушки Лендера образца 1914/1915 годов

Орудийные башни Т-34

Серийное производство знаменитого танка Т-34 с 76-мм пушкой Л-11 образца 1939 года началось в Харькове 31 марта 1940 года на заводе № 183. В тесной башне, сваренной из катаных броневых плит (угол наклона к вертикали боковых и задних стенок 30°, один люк в крыше), ютились заряжающий и наводчик, он же — командир танка. Внутреннюю связь имели лишь два члена экипажа из четырех — командир и механик- водитель.

Обычно этот танк за элегантные формы и высокую скорость любовно называли «ласточкой», но правильнее его сравнивать с подслеповатым и глухим вепрем, несущимся мимо тактически грамотного и хорошо осведомленного охотника. Широкое применение противником авиации, связи и 88-мм зенитных пушек в качестве противотанковых умаляло бесспорные преимущества Т-34 в мощном противоснарядном бронировании и вооружении.
