Бронекатера Сталина(«Речные танки» Великой Отечественной)

Черников Иван

Вертикальное наведение осуществлялось вручную, а горизонтальное — от электродвигателя.

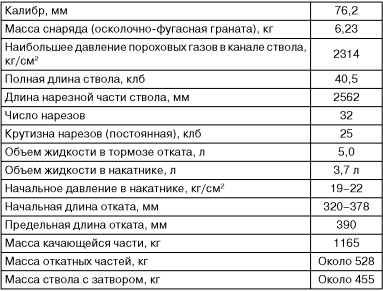

Данные 76,2-м модернизированных танковых пушек образца 1940 и 1941 годов с клиновым полуавтоматическим затвором

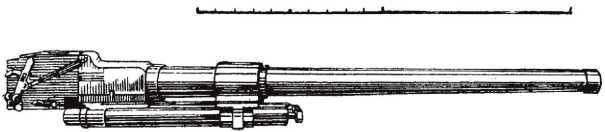

76,2-мм

модернизированная танковая пушка образца 1940 года. Рисунок выполнен И. И. Черниковым.

Боеприпасы

Для стрельбы из 76-мм танковых пушек применялись унитарные патроны от дивизионных пушек образца 1902/30 и 1939 года:

1) унитарный патрон с осколочно-фугасной дальнобойной гранатой (стальной и сталистого чугуна) с взрывателем КТМ-1;

2) унитарный патрон с фугасной гранатой старого русского образца со взрывателями КТ-3, КТМ-3 или ЗГТ;

3) унитарный патрон с бронебойно-трассирующим снарядом и взрывателем МД-5;

4) унитарный патрон с пулевой шрапнелью, 22-секундной дистанционной трубкой и трубкой Т-3;

5) унитарный патрон со стержневой шрапнелью и трубкой Т-ЗУГ. На гильзе унитарного патрона имелся индекс УШ-Р-2-354.

Осколочно-фугасные и фугасные гранаты предназначались для поражения живой силы, артиллерии и огневых средств противника, а также для разрушения легких полевых сооружений.

Бронебойные снаряды предназначались для поражения танков, бронемашин и бронепоездов.

Шрапнель применялась для поражения открыто расположенных живых целей. Кроме того, стержневая шрапнель с трубкой Т-ЗУГ применялась для стрельбы по легкобронированным танкам и бронемашинам.

Наиболее эффективная дистанция для поражения целей с толщиной брони до 30 мм — 500 м. Трубка при этом устанавливалась на «УД».

Приложение 2. 7,62-мм пулеметы ДТ и ДА

К началу Великой Отечественной войны самыми массовыми пулеметами РККА были 7,62-мм ручной пулемет образца 1927 года, или ДП (Дегтярева пехотный), и созданный на его основе авиационный — ДА и танковый — ДТ.

Авиационный пулемет ДА вскоре сошел со сцены, так как даже в спаренном варианте (ДА-2) не обладал нужной скорострельностью, но во время войны оставался на некоторых типах тихоходных самолетов.

От большинства ручных пулеметов своего времени ДП выгодно отличался большой емкостью магазина и достаточно высокой надежностью, что признавали и противники.

Финны, широко применяя захваченные ими ДП и ДТ, поставили у себя производство магазинов к ним. Вермахт передавал трофейные ДП иностранным формированиям вроде казачьего легиона.

Ручной пулемет ДП состоял на вооружении до 1946 года, а его танковый вариант ДТ — до 1960-х годов. Кроме СССР пулеметы ДП и ДТ состояли на вооружении в ГДР, Вьетнаме, КНР, КНДР, МНР, Польши, Сейшелл.

Производство ДП и ДТ осуществляли Ковровский Государственный союзный завод им. К.О. Киркижа (№ 2), № 526 в г. Сталинске (Новокузнецк) и Ленинградский завод «Арсенал» (№ 7) после снятия блокады города.

Автоматика ДП действовала на отводе части пороховых газов из канала ствола, который запирался двумя боевыми упорами. Питание — из плоского дискового магазина с однорядным расположением патронов (радиально,

пулями к центру диска) емкостью 47 патронов. Темп стрельбы 500–600 выстр./ мин, практическая скорострельность 80 выстр./мин. Начальная скорость пули 840 м/с. Огонь велся, как правило, с несъемных складных сошек. Масса пулемета без магазина 8,4 кг, со снаряженным магазином — 11,3 кг.

На основе пулемета ДП Василий Алексеевич Дегтярев создал 7,62-мм пулеметы ДА (Дегтярева авиационный) и ДТ (Дегтярева танковый).

7,62-мм авиационный пулемет Дегтярева (ДА)

Видоизменив пулемет ДП, приспособив его к специфическим условиям авиации, оружейник, сохранив неизменными главные элементы, переделал приклад, фиксацию оружия при стрельбе, магазин, прицельное приспособление и ввел мешок для улавливания гильз.

Разработан новый дисковый магазин, в котором патроны, располагаясь в три яруса, проделывали более сложный путь к патроннику, чем в диске ДП. Это стало причиной задержек в стрельбе.

7,62-мм авиационный пулемет Дегтярева отличался от ДП и другими деталями: видоизменены прицел, приклад и рукоятка пистолетного типа.

7,62-мм авиационный пулемет Дегтярева (ДА)

ДА прошел армейские испытания в начале 1927 года, а уже через год приступили к их серийному производству.

Затем Дегтярев сконструировал спаренную турельную установку ДА-2 — систему, которая состояла из двух пулеметов и обладала вдвое большей огневой производительностью, чем один.

7,62-мм танковый пулемет Дегтярева (ДТ)

У танкового пулемета ДТ специальная шаровая установка обеспечивала свободное движение оружия в горизонтальной и вертикальной плоскостях, быстрое наведение на цель и надежную фиксацию в любом положении.

Установка представляла собой шаровое гнездо в броне танка и шаровое яблоко, удерживающее пулемет. Массивные детали шаровой установки в бою защищали стрелка от пуль и осколков.

Для сокращения размеров пулемет имел выдвижной металлический приклад. Вместо обычного прицела на ДТ установили диоптрический, с регулировкой в горизонтальной и вертикальной плоскостях.

В 1929 году новый образец поступил на вооружение РККА под наименованием 7,62-мм танкового пулемета Дегтярева (ДТ).

7,62-мм танковый пулемет Дегтярева (ДТ)

Зенитная турель П-40 для 7,62-мм пулемета ДТ. Две турели стояли на башнях бронекатера № 32 Онежского отряда кораблей. 1942 год. Рисунок М. Барятинского.

Приложение 3. 12,7-мм пулемет ДШК
