В случае получения пробоины в подводной части катера откачка воды из машинного отделения могла производиться зубчатыми охлаждающими насосами главных двигателей, которые в этом случае принимали воду непосредственно из машинного отделения и откачивали ее за борт, через систему охлаждения главных двигателей. Для удаления больших масс воды из других отсеков, включая машинное отделение, применялся эжектор, приводимый в действие забортной водой, подаваемой пожарным насосом под давлением 13 м2/с.
Приемным трубопроводом эжектора служил приемный осушительный трубопровод (см.
На стенках ходовой рубки крепились два малых спасательных круга, по одному на борт.
Передатчик имел выносной пост, позволявший: а) работу телефонией с командного поста; б) внутреннюю телефонную связь командира с радистом; в) прием непосредственно на командном посту; г) подслушивание работы радиста.

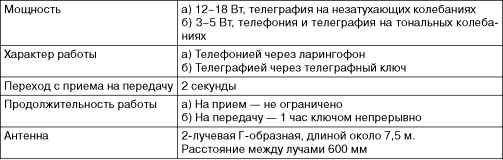

Характеристики средневолновой радиостанции «Ерш»
Артиллерийское вооружение
Станция питалась от комплекта аккумуляторов из двух батарей типа 10НКН-60М напряжением 12 В. Батареи заряжались непосредственно на катере через свое зарядное устройство типа «ЗУ-1». Зарядка производилась: а) на ходу — от распределительного устройства катера напряжением 24 В; б) на стоянке — от распределительного устройства напряжением 110 В.
Для световой сигнализации, освещения цели и мест швартовки имелся прожектор с ручным управлением из рубки, установленный на крыше ходовой рубки. Диаметр зеркала 250 мм, лампа мощностью 50 Вт, 12 В, включалась дополнительным сопротивлением в сеть 24 В.
Сигнализацию (0,5 км при ясной погоде и пользовании биноклем) вели поворотом отражателя или работой ключом.
Пулеметные диски хранились по 48 в кранцах и в боевых отсеках и 36 — в башнях.
Для постановки дымовой завесы использовались выхлопные газы левого двигателя, направляемые в трубопровод дымовой аппаратуры специальными заслонками, установленными в выхлопном трубопроводе двигателя.
Установка дымоаппаратуры Т-45М состояла из баллона воздуха, редукционного клапана, клапана управления, кислотного резервуара, испарителя с форсунками, воздушного и кислотного трубопроводов.
Давление сжатого воздуха в баллоне 150 кг/см2.
На палубе левого борта находились: кислотный резервуар, испарительный трубопровод, воздушный баллон — в машинном отделении, а пост управления — в ходовой рубке.
Масса 326 кг. Поставка — завод «Комсомолец», г. Тамбов. Монтаж — завод им. А. Марти.
Бронекатера Зеленодольского завода
От ленинградских эти катера отличались тем, что вместо 76,2-мм башен Т-34 на них устанавливали по две 76,2-мм пушки Лендера, но два универсальных 12,7-мм пулемета в башне ДШКМ-2Б усилили их вооружение.
Для установки башни ДШКМ-2Б ходовую рубку удлинили на одну шпацию в корму, это увеличило водоизмещение на 0,5 т и осадку на 1 см.
Из-за нехватки 76,2-мм башен Т-34 ВМФ
Радиус обслуживания пушек Лендера из-за малой ширины корпуса, размещения рубки и кожуха машинного отделения оказался слишком малым, поэтому их установка считалась временной мерой.
Позже пытались объявить эти БКА катерами ПВО, но в 1941 году более малоэффективного зенитного орудия, чем пушка Лендера времен Первой мировой войны, в ВМФ просто не существовало. Уже не говоря о том, что катеру ПВО незачем иметь такое бронирование.
Для того чтобы ввести в строй уже готовые, но не вооруженные корабли, 11 февраля 1941 года Ленречсудопроект провел расчет остойчивости и осадки БКА при замене башен танка Т-28 на 76,2-мм пушки Лендера (результаты сведены в таблицу).
Изменение нагрузки бронекатеров проекта 1124 при замене башен танка Т-28 на пушки Лендера
При установке пушек Лендера метацентрическая высота не уменьшилась, осадка носом и кормой составила соответственно 0,68 и 0,72 м.
Для сохранения конструкции корпуса без изменения на вырез в палубе под башню Т-28 устанавливался накладной лист, крепившийся болтами через отверстия по штатному вырезу. А уже на этот лист, имевший соответствующие подкрепления, монтировалась пушка Лендера. Патроны подавали через отверстия, расположенные в районе мертвых углов обстрела.
Боезапас составлял 100 выстрелов на пушку, 7500 — на пулемет ДШК и 10 000 — на пулемет ДТ.
76,2-мм пушки Лендера, установленные в кормовой (сверху) и носовой частях бронекатеров проекта 1124 Волжской военной флотилии.
На бронекатерах стояли два более совершенных двигателя ГАМ-34-БС суммарной мощностью 1700 л. с., работавших на бензине Б-70, запас которого не изменился и составлял 4200 кг.
Водонепроницаемыми переборками корпус делился на 10 отсеков: 1-й отсек (форпик; 0–3 шп.) — цепной ящик и шкиперская; 2-й (3–7 шп.) — каюта командира; 3-й (7-13 шп.) — помещение команды на 17 человек; 4-й — носовой боевой отсек (13–18 шп.) — подбашенное отделение Т-28 и шкиперская; 5-й (18–22 шп.) — топливные цистерны (двумя продольными переборками здесь был выделен коридор для перемещения внутри катера); 6-й (22–31 шп.) — моторное отделение; 7-й (31–35 шп.) — кормовое боевое отделение; 8-й (35–41 шп.) — командное помещение на 8 человек; 9-й (41–45 шп.) — хозотсек (камбуз, котел парового отопления и провизионная кладовая); 10-й (45–50 шп.) — ахтерпик, румпельное, гальюн, шкиперская и дымовые шашки.
