СКОРОСТЬ макс… км/ч: 34.
ЗАПАС ХОДА, км: 250.
ПРЕОДОЛЕВАЕМЫЕ ПРЕПЯТСТВИЯ; угол подъема, град. — 36. ширина рва. м — 2.7, высота стенки, м -0,87. глубина брода, м — 1.6.
СРЕДСТВА СВЯЗИ: радиостанция 71 — ТК-3 или 10Р; танковое переговорное устройство ТПУ-4бис.
Танк ИС-2
ИС-1
Первый вариант тяжелого танка ИС («Иосиф Сталин») с 85-мм пушкой Д-5Т (объект 237) был
При массе в 44 т, незначительно превосходившей массу танка КВ-1с, новая боевая машина имела более толстую броню. Башня, лобовая деталь и подбашенная часть корпуса выполнялись литыми. Установка малогабаритных планетарных механизмов поворота (ПМП) конструкции А.И.Благонравова позволила уменьшить ширину корпуса ИС-1 на 18 см по сравнению с KB-1c.
Почти одновременно с ИС-1 началось производство более мощно вооруженной модели — ИС-2 (объект 240). Только что созданная 122-мм танковая пушка Д-25Т (первоначально имевшая поршневой затвор) с начальной скоростью снаряда 781 м/с позволяла поражать все основные типы немецких танков на всех дистанциях боя. В опытном порядке на танке ИС устанавливались 85-мм пушка большой мощности с начальной скоростью снаряда 1050 м/с и 100-мм пушка С-34.
В начале 1944 года производство танка ИС-1 прекратили (выпущено 107 машин). С этого момента в производстве состоял только ИС-2. Вскоре на нем изменили прицельные приспособления (в частности был изъят перископический прицел ПТК-5) и расширили броневую маску пушки. С середины 1944-го ИС-2 начали выпускаться с наклонной лобовой частью корпуса без смотрового люка механика-водителя (так называемой «пробки»), но со щелью, закрытой стеклоблоком. Кроме того, был введен крупнокалиберный зенитный пулемет ДШК, который, впрочем, устанавливался не на всех танках. В таком виде ИС-2 принял участие в заключительных сражениях второй мировой войны. После выпуска 3483 танков в середине 1945 года производство его прекратили.
Танки ИС-2 поступали на вооружение отдельных тяжелых танковых полков, которым уже при формировании присваивалось наименование «гвардейский». В начале 1945 года были сформированы несколько отдельных гвардейских тяжелых танковых бригад включавших по три тяжелых танковых полка каждая.
На базе танков ИС серийно строились САУ ИСУ-152, ИСУ-122 и ИСУ-122С, а также создан ряд опытных образцов САУ с орудиями калибров 122, 130 и 152 мм (объекты 243, 247, 251 и др.).
ИС-2
БОЕВАЯ МАССА, т; 46.
ЭКИПАЖ, чел.: 4.
ГАБАРИТНЫЕ РАЗМЕРЫ, мм: длина -9830, ширина -3070. высота — 2730. клиренс-420.
ВООРУЖЕНИЕ: 1 пушка Д-25Т обр. 1943 г. калибра 122 мм; 3 пулемета ДТ калибра 7,62 мм; 1 пулемет ДШК калибра 12,7 мм (не на всех танках). БОЕКОМПЛЕКТ: 122-мм выстрелов- 28; 12.7-мм патронов — 300; 7.62-мм патронов — 2331.
ПРИБОРЫ ПРИЦЕЛИВАНИЯ: телескопический прицел 10-Т-17. перископический прицел ПТ-3-17 (на танках первых выпусков).
БРОНИРОВАНИЕ, мм; лоб — 120, борт — 90, корма -60. крыша, днище — 20–30, башня-160-90.
ДВИГАТЕЛЬ: В-2-ИС, 12-цилиндровый V- образный дизель жидкостного
ТРАНСМИССИЯ: многодисковый главный фрикцион сухого трения, восьмискоростная коробка передач с демультипликатором, планетарные механизмы поворота. бортовые передачи.
ХОДОВАЯ ЧАСТЬ: шесть опорных катков с внутренней амортизацией на борт, три поддерживающих катка, ведущие колеса заднего расположения со съемными зубчатыми венцами (зацепление цевочное), направляющее колесо; подвеска опорных катков — индивидуальная торсионная; в каждой гусенице 86 траков шириной 650 мм, шаг трака 162 мм,
СКОРОСТЬ, макс., км/ч; 37.
ЗАПАС ХОДА, км: 240.
ПРЕОДОЛЕВАЕМЫЕ ПРЕПЯТСТВИЯ; угол подъема, град.
– 36; ширина рва, м -2,5, высота стенки, м -1, глубина брода, м — 1.3.
СРЕДСТВА СВЯЗИ: радиостанция 10Р или 10 РК. танковое переговорное устройство ТПУ-4-бисФ.
Танк ИС-3
Тяжелый танк ИС-3 (объект 703) был разработан в 1944–1945 годах на Опытном заводе № 100 в Челябинске. Ведущий конструктор машины — М.Ф.Балжи. Серийное производство началось в мае 1945 года, в течение которого было выпущено 1170 боевых машин.
Корпус танка сваривался из катаных броневых листов. Лобовые листы корпуса устанавливались с двойным наклоном под большим углом к вертикали. Механик-водитель размещался впереди по оси машины. За его сиденьем, в днище, находился запасной люк. Башня — литая, приплюснутой сферической формы. В крыше башни имелся большой овальный люк, закрываемый двумя крышками. В правой крышке закреплялся смотровой прибор заряжающего — МК-4, в левой располагался командирский люк наблюдения, закрытый круглой вращающейся крышкой, в которой находился смотровой прибор командира ТПК-1.
Механизм поворота башни — планетарный, с ручным и электрическим бесступенчатым приводами. Электропривод был оборудован системой командирского управления, командир мог, удерживая цель в поле зрения своего смотрового прибора, нажать на кнопку, установленную на приборе, и повернуть башню в заданном направлении по кратчайшему пути. При совпадении линии визирования с осью канала ствола башня останавливалась.

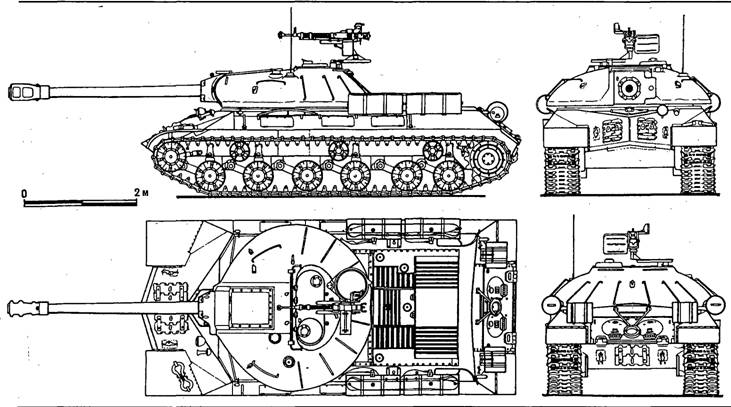

ИС-3
При разработке проекта танка ИС-3 были учтены выводы комиссии, которая исследовала во фронтовых условиях боевые повреждения танков в ходе Курской битвы. Обращало на себя внимание массовое поражение лобовых элементов корпуса и башни. Поэтому решили проработать на базе танка ИС-2 новую конструкцию башни и корпуса для создания обтекаемой формы и резко дифференцировать броневую защиту. По башне эту работу осуществлял конструктор Крученых, а по корпусу — конструктор Малинин. При этом следует отметить, что прототип танка ИС-3 имел прямой наклонный лобовой лист, как у Т-34.
Однако при проектировании ИС-3 был допущен целый ряд конструктивных просчетов и ошибок. Поэтому уже в 1946 году создали комиссию по анализу дефектов этого танка, к которым относились выход из строя двигателя, коробки передач, элементов бронекорпуса в районе моторно-трансмиссионного отделения и др. С учетом этих недостатков все танки ИС-3 были подвергнуты модернизации и переделкам по программе УКН (устранение конструктивных недостатков), однако так и не были доведены до необходимого уровня требований эксплуатации. В середине 1946 года танк сняли с производства.
