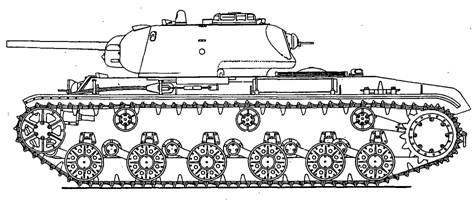

Корпус танка сваривался из катаных броневых листов. Башня изготавливалась в двух вариантах — сварном и литом. В свою очередь, сварных башен также было две — с прямоугольной и закругленной кормой. Максимальная толщина брони у сварных башен достигала 75 мм, у литых — 95 мм. В первый год войны толщину брони башни давали до 105 мм. На танках более раннего выпуска броневую защиту усиливали 25-мм экранами, которые крепились к корпусу и башне болтами (не совсем понятно, зачем это делалось — в 1941 году бронирование КВ-1 было и без того избыточным). На танках первых выпусков устанавливалась 76-мм пушка Л-11, затем Ф-32 того же калибра, а с осени 1941 года — 76-мм пушка ЗИС-5. Кроме
Основное отличие танка КВ-2 состояло в установке новой башни больших размеров. Общая высота его достигла 3240 мм. В башне, в маске, закрытой снаружи броневым кожухом, располагались 152-мм танковая гаубица М-10 образца 1938/40 года и спаренный с ней пулемет ДТ. В ее задней части имелась дверца, рядом с которой в шаровой опоре размещался еще один ДТ. На танке сохранился также и курсовой пулемет в лобовом листе корпуса. Для стрельбы использовались телескопический прицел ТОД-9, перископический — ПТ-9 и командирская панорама ПТ-К. Боекомплект состоял из 36 выстрелов раздельного заряжания и 3087 патронов. Силовая установка, силовая передача, ходовая часть, электро- и радиооборудование — такие же, как и на КВ-1. Танк КВ-2 выпускался в ограниченном количестве и состоял в производстве в 1940–1941 годах. После начала Великой Отечественной войны его выпуск был прекращен.
В этот же период велись проектные разработки танков со 107-мм пушкой: КВ-4 (объект 224) и КВ-5 (объект 225), 152-мм самоходной установки (объект 212), ремонтно-эвакуационного тягача (объект 214) и танка-электротральщика (объект 218), в которых широко использовались узлы и агрегаты танков КВ-1 и КВ-2.
Во втором полугодии 1941 года выпуск танков на Кировском заводе существенно возрос. К производству многих узлов и агрегатов подключились такие крупные ленинградские предприятия, как Ижорский и Металлический заводы, завод «Русский дизель» и другие. Из-за отсутствия дизелей В-2 танки КВ-1, так же как и Т-34, некоторое время выпускались с бензиновыми двигателями.

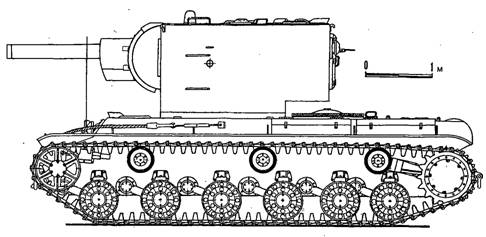

КВ-2

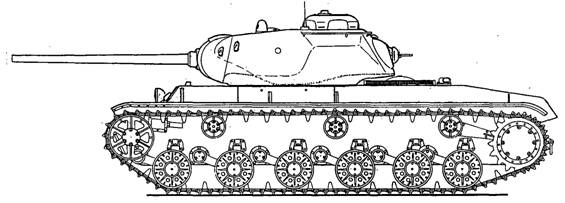

KB-lc
КВ-85
Однако в условиях блокады продолжать выпуск танков было невозможно. Поэтому с июля по декабрь в несколько этапов проводилась эвакуация завода из Ленинграда в Челябинск. 6 октября Челябинский тракторный был переименован в Кировский завод Наркомтанкопрома — ЧКЗ, ставший единственным заводом — изготовителем тяжелых танков вплоть до конца Великой Отечественной войны.
В 1942 году танк КВ-1 сменили в производстве на модернизированный вариант — КВ-1с («с» — скоростной). Масса танка была снижена до 42,5 т за счет уменьшения толщины броневых листов корпуса, массы агрегатов силовой передачи и ходовой части (гусеница сужена до 608 мм), а также уменьшения габаритных размеров башни. Башня — литая, новой обтекаемой формы, с командирской башенкой. Вооружение осталось прежним. Боекомплект сначала состоял из 94
КВ-1с приняли на вооружение 20 августа 1942 года. С сентября 1943 года в войска начал поступать новый вариант КВ — «85».
Его появлению предшествовала неудачная попытка установить 85-мм пушку в штатную башню танка КВ-1с.
Для установки пушки такого калибра потребовалось создание новой литой башни больших размеров и расширение подбашенной коробки. Боекомплект 85-мм пушки Д-5Т составлял 70 выстрелов. Экипаж сократился до 4 человек (за счет стрелка- радиста). Курсовой пулемет был жестко закреплен в лобовом листе корпуса — огонь из него вел механик-водитель. Силовая установка, трансмиссия и ходовая часть оставались полностью унифицированными с танком КВ-1с.
В 1942 году на базе КВ-1 построили опытные образцы самоходной артиллерийской установки КВ-7 с двумя пушками ЗИС-5 и тремя пушками — одной ЗИС-5 и двумя калибра 45 мм. По замыслу конструкторов, удвоение и утроение вооружения должно было компенсировать недостаток танков в войсках. В опытном порядке создали и танк КВ-9, вооруженный 122-мм гаубицей У-11.
В 1942–1944 годах в серийном производстве состояла самоходная артиллерийская установка СУ-152 (КВ-14), построенная на базе танка KB-1c и вооруженная 152-мм гаубицей-пушкой МЛ-20.
На базе танков КВ-1, а затем и КВ-1 с с апреля 1942 года выпускался огнеметный танк КВ-8. Корпус остался без изменений, в башне же вместо 76-мм пушки установили 45-мм образца 1934 года с маскировочным кожухом, воспроизводящим внешние очертания 76-мм пушки. Боекомплект пушки состоял из 88 выстрелов. Рядом с пулеметом, спаренным с пушкой, устанавливался огнемет АТО-41. На танке КВ-8 на базе КВ-1с спаренный пулемет был изъят.
За период с 1940 по 1943 год Ленинградский Кировский и Челябинский Кировский заводы выпустили 4775 танков КВ всех модификаций. Они состояли на вооружении танковых бригад смешанной организации, а затем были Сведены в отдельные танковые полки прорыва. КВ принимали участие в боевых действиях Великой Отечественной войны вплоть до ее завершающего этапа.
БОЕВАЯ МАССА, т; 47,5,
ЭКИПАЖ, мел.: 5.
ГАБАРИТНЫЕ РАЗМЕРЫ, мм длина — 6750, ширина -3320, высота -2710, клиренс -430.
ВООРУЖЕНИЕ: 1 пушка Л-11 обр. 1939 г. (или Ф-32 обр. 1940 г.) калибра 76 мм; 4 пулемета ДТ калибра 7.62 мм.
БОЕКОМПЛЕКТ 135 выстрелов, 2772 патрона.
ПРИБОРЫ ПРИЦЕЛИВАНИЯ; телескопический прицел ТОД-6: перископический прицел ПТ-6; командирская панорама ПТ-К.
БРОНИРОВАНИЕ, мм: лоб, борт-75, корма — 60–75. крыша, днище — 30–40. башня — 75,
ДВИГАТЕЛЬ: В-2К. 12-цилиндровый, четырехтактный, V-образный дизель жидкостного охлаждения; рабочий объем 38 880 куб. см; мощность 500 л.с. (368 кВт) при 1800 об/мин.
ТРАНСМИССИЯ: многодисковый главный фрикиион сухого трения, пятискоростная коробка передач тракторного типа, бортовые фрикционы, ленточные тормоза, двухступенчатые планетарные бортовые передачи.
ХОДОВАЯ ЧАСТЬ. 6 опорных катков малого диаметра с внутренней амортизацией на борт, 3 обрезиненных поддерживающих катка, ведущее колесо заднего расположения со съемным зубчатым венцом, зацепление цевочное, направляющее колесо; подвеска опорных катков — индивидуальная торсионная: в каждой гусенице 87–90 траков шириной 700 мм, шаг трака 160 мм.
