Танк находился в серийном производстве с 1933 по 1936 год. За это время выпустили 2627 танков. Следует отметить, что серийные машины имели два варианта корпусов и башен. Дело в том, что завод № 37 производил сборку, а корпуса и башни поступали с Подольского машиностроительного и Ижорского заводов.

Часть машин была оснащена радиостанцией 71-ТК-1 с поручневой антенной, крепившейся по периметру корпуса. Кроме того, заводом «Компрессор» в Москве на базе Т-37А строились химические (огнемётные) танки БХМ-4. Выпускался также съёмный огнедымовой прибор для танков.

Во время Киевских манёвров 1935

года была показана доставка танка Т-37А по воздуху на подвеске ПГ-12 под самолётом ТБ-3. Подвеска имела специальные быстроразъёмные узлы, позволявшие отделить танк от самолёта без выхода экипажа. Для этого у штурмана имелась специальная ручка. Судя по кинокадрам, когда танки, отделившись от самолёта, сразу начинали двигаться, экипажи танков находились во время полёта в своих машинах. Кроме посадочного десантирования, на Медвежьих озёрах под Москвой был осуществлён сброс танка Т-37А на воду с помощью подвески ТВД-2.

В рамках развития конструкции танка были разработаны опытные образцы Т-37Б и Т-37В, а также опытная самоходка СУ-37 с 45-мм пушкой.

Танки Т-37А состояли на вооружении разведывательных подразделений танковых дивизий и применялись в боях начального периода Великой Отечественной войны.

*Здесь и далее танки расположены по хронологии принятия их на вооружение, за исключением плавающих танков Т-37А и Т-38, которые в свое время относились к классу малых танков, впоследствии исчезнувшему. Поэтому они находятся в начале главы «Легкие танки».

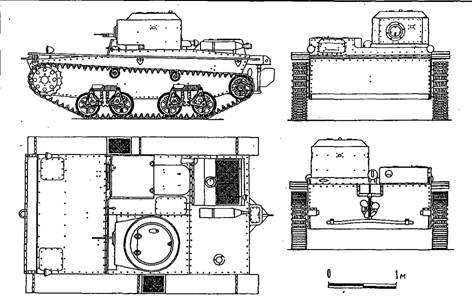

Тактико-технические характеристики танка Т-37А

БОЕВАЯ МАССА, т: 3.2.

ЭКИПАЖ, чел.: 2.

ГАБАРИТНЫЕ РАЗМЕРЫ, мм. длина — 3730; ширина — 1940; высота — 1840; клиренс — 285

ВООРУЖЕНИЕ; 1 пулемет ДТ калибра 7,62 мм. I

БОЕКОМПЛЕКТ, патр, — 2142.

БРОНИРОВАНИЕ, мм: корпус (лоб, борт) — 9; корма — 6, днище и крыша — 4, башня — 4.

ДВИГАТЕЛЬ: ГАЗ-АА, 4-цилиндровый, карбюраторный, жидкостного охлаждения; мощность 40 л.с. (29,4 кВт) при 2200 об/мин.

ТРАНСМИССИЯ: однодисковый главный фрикцион сухого трения, 4-ступенчатая коробка передач, карданный вал, главная передача, конический дифференциал с колодочными тормозами (механизм поворота), привод гребного винта.

ХОДОВАЯ ЧАСТЬ, четыре опорных катка малого диаметра на борт, сблокированных попарно в две тележки, подвешенные на горизонтальных спиральных рессорах, два поддерживающих катка, направляющее колесо, ведущее колесо переднего расположения со съемным зубчатым венцом; в каждой гусенице 81 трак шириной 200 мм, шаг трака 88 мм.

СКОРОСТЬ макс., км/ч; на суше — 35; на плаву — 6.

ЗАПАС ХОДА ПО ШОССЕ, км 185.

ПРЕОДОЛЕВАЕМЫЕ ПРЕПЯТСТВИЯ: угол подьема, град. — 35; ширина рва, м — 1,4, высота стенки, м — 0,5.

Плавающий танк Т-38

Т-38

В 1936 году на заводе № 37 имени С. Орджоникидзе

под руководством нового главного конструктора Н. А. Астрова был разработан плавающий танк Т-38, в конструкции которого по возможности учли все достоинства и недостатки предшествующих моделей. В том же году началось его серийное производство.

Танк имел частично сварной, частично клёпаный корпус. Дополнительные поплавки, как на Т-37А, не предусматривались. Башня цилиндрической формы была смещена к правому борту. Пулемёт ДТ устанавливался в шаровой установке. Командир танка размещался слева на сиденье мотоциклетного типа, регулируемом по высоте, механик-водитель — справа. Двигатель ГАЗ-АА устанавливался сзади вдоль оси танка. К коробке передач крепился редуктор отбора мощности на трёхлопастной гребной винт левого вращения. Поворот танка при движении на плаву осуществлялся рулём.

Ходовая часть танка в целом подобна танку Т-37А. По своим основным показателям танк Т-38 был вообще близок к своему предшественнику, однако замена дифференциала бортовыми фрикционами и отбор мощности на гребной винт через специальный редуктор существенно повысили его манёвренные качества.

В опытном порядке был построен танк Т-38М1 с подвеской лёгкого полубронированного тягача «Комсомолец». А вот вариант Т-38М2 с двигателем ГАЗ-M1 мощностью 50 л. с. производился серийно. Для усиления вооружения танка предприняли попытку установить на него автоматическую пушку ТНШ-20 калибра 20 мм. Однако стандартная башня оказалась слишком тесной для этой артсистемы.

На базе агрегатов Т-38 была построена самоходная артустановка, вооружённая 45-мм пушкой.

Помимо завода имени С. Орджоникидзе, Т-38 начал выпускать и Горьковский автомобильный завод (ГАЗ) — в 1935 году он изготовил 36 танков такого типа. Последнее обстоятельство, по-видимому, и подтолкнуло газовцев на создание своей амфибии — «в пику» Т-38.

Эта идея воплотилась в танке ТМ («Танк Молотова»), созданном на базе Т-37. Он был существенно длиннее: вместо двух тележек опорных катков установили три. Наиболее же существенной его особенностью стало наличие двух двигателей ГАЗ-М1, установленных параллельно. Поскольку ТМ не имел никаких существенных преимуществ перед Т-38, то серийно его не выпускали.

Как и Т-37, часть «тридцать восьмых» оснащалась радиостанцией 71-ТК-1.

В 1939 году в НИИ № 20 была разработана телемеханическая (радиоуправляемая) группа танков Т-38, вооружённых, помимо пулемётов, и огнемётами. Она состояла из телетанка ТТ-38 и танка управления ТУ-38. Дальнейшего развития эксперимент не получил.

На базе Т-38 завод «Компрессор» в опытном порядке построил огнемётный танк ХТ-38, который серийно не выпускался.

Всего же с 1936 по 1939 год изготовили 1340 танков Т-38. В 1941 году вместе с Т-37А они состояли на вооружении разведподразделений танковых дивизий и в основном применялись в боях начального периода Великой Отечественной войны, когда и были почти все потеряны. Некоторое количество этих машин использовалось в тылу для учебных целей. Последний же случай боевого применения Т-38 относится, по-видимому, к 1944 году, когда один батальон этих машин совместно с батальоном плавающих автомобилей «Форд GPA» принял участие в форсировании реки Свирь.
