На базе Т-60 в 1942 году была создана зенитная установка Т-603 («3» — зенитный), вооруженная двумя пулеметами калибра 12,7 мм. Из-за несовершенства приводов наведения машина эта на вооружение не принималась.
В том же году в опытном порядке на базе Т-60 построили открытую самоходную артиллерийскую установку ОСУ-76, вооруженную 76-мм пушкой ЗИС-3.
В октябре 1941 года на заводе «Компрессор» в Москве была закончена разработка 24-зарядной пусковой установки БМ-8-24 для 82-мм реактивных снарядов на базе Т-60. Эту машину приняли на вооружение и передали для серийного производства на ряд заводов.

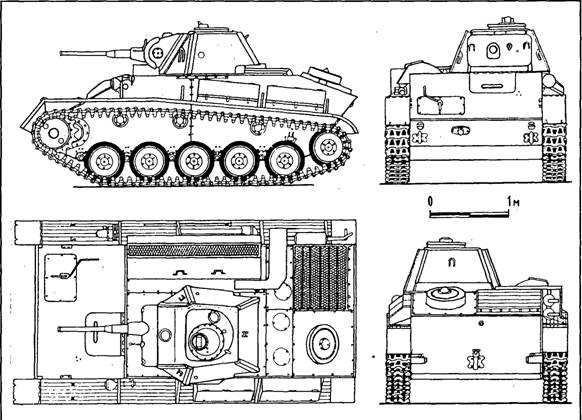

Танк Т-70
Т-70
Танк
Корпуса танков (их поставлял Муромский паровозостроительный завод) сваривались из катаных броневых листов, установленных под углами наклона от 30 до 60 градусов. По толщине лобовых листов брони Т-70 не уступал среднему танку Т-34. В одноместной сварной граненой башне (на прототипе, впервые на легких танках, использовали литую башню конструкции В.А.Дедкова), смещенной влево относительно продольной оси корпуса, устанавливалась 45-мм пушка и спаренный с нею пулемет ДТ. Для увеличения прочности стыки листов башни прикрывались броневыми угольниками. На крышке люка башни размещалась невращающаяся башенка со смотровыми щелями по периметру и перископический прибор наблюдения.
БОЕВАЯ МАССА, т: 9,8.
ЭКИПАЖ, чел.; 2.
ГАБАРИТНЫЕ РАЗМЕРЫ, мм: длина- 4285, ширина — 2420, высота — 2035, клиренс — 300,
ВООРУЖЕНИЕ: 1 пушка 20К обр. 1934 г. калибра 45 мм; 1 пулемет ДТ калибра 7,62 мм.
БОЕКОМПЛЕКТ; 70 выстрелов, 945 патронов,
ПРИБОРЫ ПРИЦЕЛИВАНИЯ; телескопический прицел ТОП (позже — ТМФ),
БРОНИРОВАНИЕ, мм; лоб — 35–45, борт — 15, корма — 15–25, крыша, днище — 6- 15, башня -35,
ДВИГАТЕЛЬ; ГАЗ-203, два шестицилиндровых, карбюраторных, рядных, жидкостного охлаждения; суммарный рабочий объем 34 800 куб. см; суммарная мощность 140 л.с. (103 кВт) при 3400 об/мин,
ТРАНСМИССИЯ: двухдисковый полуцентробежного типа главный фрикцион сухого трения, четырехступенчатая коробка передач типа ЗИС-5, главная передача, бортовые фрикционы, бортовые передачи,
ХОДОВАЯ ЧАСТЬ; пять опорных обрезиненных катков на борт, три поддерживающих катка, ведущее колесо переднего расположения со съемным зубчатым венцом (зацепление цевочное), направляющее колесо аналогичное по устройству опорному катку; подвеска опорных катков — индивидуальная торсионная; в каждой гусенице 80 траков шириной 300 мм, шаг трака 111 мм, СКОРОСТЬ макс., км/ч; 45.
ЗАПАС ХОДА, км; 250.
ПРЕОДОЛЕВАЕМЫЕ ПРЕПЯТСТВИЯ; угол подъема, град. — 34, глубина брода, м — 0,9.
СРЕДСТВА СВЯЗИ; радиостанция 12РТ или 9Р (только на командирских танках), танковое переговорное устройство ТПУ-2.
В средней части корпуса вдоль правого борта находился силовой агрегат ГАЗ-203, состоявший из двух двигателей ГАЗ-70-6004 (передний) и ГАЗ-70-6005 (задний), спаренных последовательно. Коленчатые валы двигателей соединялись муфтой с упругими втулками. Системы смазки обоих двигателей были независимыми, а система охлаждения-общей. Раздельная для двигателей система питания включала два топливных бака по 220 л каждый, размещенных в корме корпуса. Батарейные системы зажигания двигателей также были независимыми друг
С сентября 1942 года началось производство танка Т-70М с усиленной ходовой частью и трансмиссией.

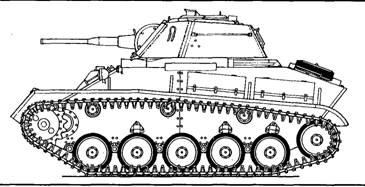

Т-80
Были увеличены ширина гусеничной цепи, шаг трака, диаметр зубчатого венца ведущего колеса. Ширина опорного катка возросла с 104 до 130 мм. Усилили также поддерживающие катки и бортовые передачи. Внесли и ряд других мелких изменений, в частности смотровую щель на люке механика-водителя заменили перископическим прибором наблюдения. Помимо ГАЗа, некоторое количество этих танков изготовили в Кирове и Свердловске, куда горьковчане поставляли силовые агрегаты.
«Семидесятки» состояли на вооружении танковых бригад и полков, так называемой смешанной организации, совместно с Т-34, а после прекращения осенью 1943 года их производства в основном использовались в самоходно-артиллерийских дивизионах, полках и бригадах СУ-76 в качестве командирских машин. Помимо Красной Армии, танками Т-70М вооружались Войско Польское и Чехословацкий корпус. Всего за время серийного выпуска заводские цеха покинули 8226 танков Т-70 и Т-70М.
Вплоть до конца войны на шасси Т-70 и Т-70М выпускалась легкая самоходно-артиллерийская установка СУ-76 (СУ-76М).
Кроме того, на шасси Т-70 в опытном порядке построили самоходки СУ-74Б, СУ-76Д, СУ-85А, СУ-85Б, СУ-72, СУ-74, СУ-16, а также зенитные установки Т-90 и ЗСУ-37. Последняя была принята на вооружение и выпущена в ограниченном количестве (70 машин) в 1945 году.
Наиболее существенным недостатком танка Т-70 являлась малочисленность экипажа. В 1942 году предприняли попытку его устранения путем разработки легкого танка Т-80 с двухместной башней. Угол возвышения 45-мм пушки увеличили до 65 градусов, что позволяло вести огонь по верхним этажам зданий в уличных боях, а также по воздушным целям, для чего на танке имелся коллиматорный прицел К-8Т. Бортовую броню корпуса довели до 25 мм. Поскольку масса танка возросла до 11,6 т, двигатель форсировали до 170 л.с. Однако это отрицательно сказалось на его надежности и долговечности. В 1943 году на заводе № 40 в Мытищах изготовили 75 танков Т-80.
Средние танки
В предвоенные годы рассматривались исключительно как средство усиления общевойсковых соединений для прорыва сильно укрепленных оборонительных полос. Уже начальный период Великой Отечественной войны показал, что средние танки в силу своей универсальности становятся наиболее массовым классом боевых машин, и к 1945 году они составляли почти 90 % танкового парка Красной Армии.
ТАНК Т-28
Летом 1930 года СССР предпринял попытку закупить новый 16-тонный трехбашенный английский танк А.6. Однако фирма «Виккерс-Армстронг» отказалась продать машину, мотивируя это тем, что танк является секретным и к тому же принят на вооружение британской армии. Тем не менее советские специалисты во главе с И.А.Гинзбургом сумели «выведать» у английских инженеров и техников всю необходимую информацию. На основании этих данных к лету 1931 года в Советском Союзе были разработаны два проекта 16-тонного танка: первый — факультетом моторизации и механизации Военно-технической академии имени Ф.Э.Дзержинского, второй — конструкторским бюро КБ-3 Всесоюзного орудийно-арсенального объединения. Предпочтение отдали второму проекту (авторы — Гинзбург, Заславский, Иванов и Гаккель), получившему обозначение Т-28. Прототип нового танка был изготовлен опытным цехом завода «Большевик» к 1 мая 1932 года.
