Днище корпуса штампованное, корытообразной формы. В задней части (под силовой передачей) днище плоское. Жесткость днища усиливалась также вваренными в него кронштейнами балансиров. Для обслуживания агрегатов и механизмов в днище имелись люки и отверстия, закрытые броневыми крышками или пробками на резьбе. Место механика-водителя находилось впереди по оси машины. Для посадки в танк имелся люк треугольной формы, закрываемый сдвижной крышкой. Наблюдение за местностью механик-водитель вел через три прибора; один из них ТПВ-51 устанавливался в крышке люка, два других ТНП — в окнах верхней части лобовых листов корпуса.
Башня — литая,
Механизм поворота башни — планетарный, с самотормозящей червячной парой, с ручным и электрическим приводами.
122-мм танковая пушка Д-25ТА с длиной ствола 48 калибров и спаренный с ней 12,7-мм пулемет ДШКМ были установлены в литой маске. Пушка имела двухкамерный дульный тормоз и горизонтальный автоматический клиновой затвор. Начальная скорость бронебойного снаряда составляла 795 м/с. Прицельная дальность стрельбы с помощью телескопического прицела ТШ2-27 составляла 5000 м, а с помощью бокового уровня — 15 000 м. Заряжание облегчалось за счет применения механизма досылания. Скорострельность при этом составляла 3—4 выстр./мин, а при заряжании вручную — 2—3 выстр./мин.
На турели люка заряжающего устанавливался зенитный 12,7-мм пулемет ДШКМ, снабженный коллиматорным прицелом К10-Т.
Боекомплект пушки состоял из 30 выстрелов раздельного заряжания, размещенных в хомутиковых и лотковых укладках. Боекомплект пулеметов насчитывал 1000 патронов, 300 из них к спаренному пулемету были уложены в шести штатных патронных коробках, а 150 к зенитному пулемету — в трех специальных патронных коробках. 550 патронов пулеметного боекомплекта находились в цинковых коробках.
Двенадцатицилиндровый четырехтактный V-образный дизельный двигатель В-12-5 жидкостного охлаждения с рабочим объемом 38 880 куб. см и максимальной мощностью (без воздухоочистителя и противодавления на выпуске) 700 л.с. (515,2 кВт) при 2100 об/мин устанавливался на постаменте, состоявшем из четырех кронштейнов, приваренных к бортам и связанных между собой продольными угольниками. Двигатель В-12-5 относился к дизелям типа В-2. Его основные особенности:
— установка центробежного нагнетателя воздуха АМ-42, что позволило увеличить его мощность;
— установка на верхнем картере двигателя двух суфлеров;

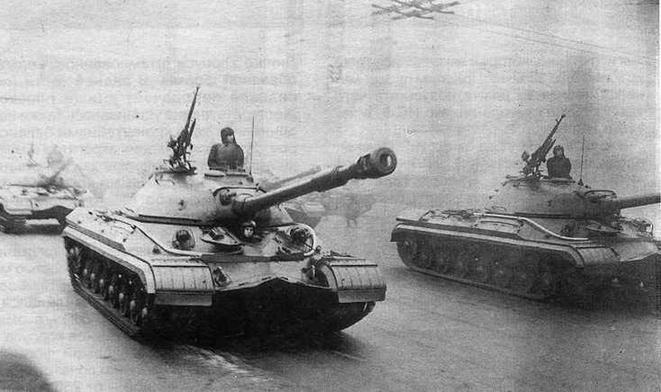

Танки Т-10А на Красной площади. Москва, 7 ноября 1957 года. РГАКФД

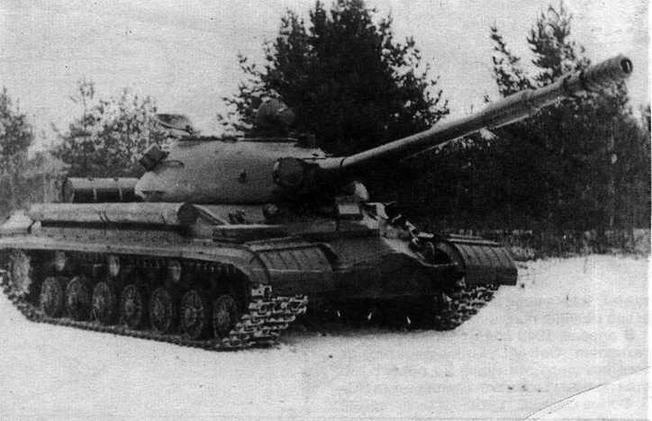

Тяжелый
Танки Т-1 ОМ, подготовленные к разделке на металлолом. Фото из коллекции М.Барятинского
— оборудование двигателя комбинированным масляным фильтром Кимаф-3;
— наличие двойного подвода масла к коленчатому валу;
— установка маслозакачивающего насоса с электромотором для обеспечения двигателя смазкой при запуске;
— наличие привода для электротахометра;
— отсутствие выпускных коллекторов.
В топливную систему танка входили три внутренних бака — два задних емкостью по 185 л и один передний — 90 л. Все три бака соединялись между собой трубопроводами, а передний соединялся также с топливораспределительным краном. На крыльях в корме танка было установлено по одному наружному топливному баку емкостью по 150 л каждый. Наружные баки подключались к топливной системе танка. Таким образом, общая емкость всех баков составляла 760 л. Начиная с июня 1955 года устанавливались внутренние задние топливные баки емкостью 270 л каждый. Вследствие этого общая емкость баков возросла до 930 л.
На танке имелись комбинированные воздухоочистители инерционного типа.
Система охлаждения — жидкостная, закрытая, эжекционная.
Запуск двигателя осуществлялся электростартером СТ-700 или сжатым воздухом. Силовая передача состояла из планетарной коробки передач в блоке с механизмом поворота типа «ЗК», обеспечивавшей восемь передач вперед и две назад, и двух двухступенчатых (с простым шестеренчатым и планетарным рядами) бортовых передач. Главного фрикциона в силовой передаче не было, нейтральное положение в механизме передач и поворотов получалось при выключении МПП. Передний фрикцион предназначался лишь для включения заднего хода.
Ведущие колеса заднего расположения имели съемные венцы с 14 зубьями. На каждом борту было 7 литых сдвоенных опорных катков с металлическим ободом и три поддерживающих катка. Подвеска независимая, с пучковым торсионом и упругим упором. Пучковые торсионы имели 7 стержней с шестигранными головками. Внутри балансиров крайних подвесок располагались гидравлические амортизаторы двустороннего действия.
В качестве подрессорников использовались буферные пружины.
Гусеница — мелкозвенчатая, цевочного зацепления. Число траков в каждой гусенице — 88. Шаг трака — 160 мм, ширина — 720 мм.
Система электрооборудования однопроводная, 24-вольтовая. Имелись генератор Г-74 мощностью 3000 Вт и четыре аккумуляторные батареи.
Башня танка Т-10:
1 — передняя литая часть крыши, 2— вварной лист крыши, 3 — крышка люка заряжающего, 4 — колпак вентилятора, 5 — отверстие для тяги крепления рамки пушки, 6 — крышка люка командира, 7 — стакан антенного ввода, 8 — щель для прибора наблюдения, 9 — поручень, 10 — рым, 11 — окно для прицела, 12 — пальцы для крепления рамки пушки, 13—дождевой щиток, 14 —- окно для пулемета ДШК, 15 — отражатель.
