Деревянная модель одного из вариантов танка ИС-5.
ИС-6
Проект тяжелого танка ИС-6 (объект 253) был разработан на Опытном заводе № 100 в Челябинске в первой половине 1944 года. Главной особенностью этой боевой машины стало применение на ней электромеханической трансмиссии. Первая подобная попытка была предпринята в Военной академии механизации и моторизации в 1935—1936 годах. Тогда трансмиссию для легкого танка Т-26 собрали из троллейбусных агрегатов и она имела массу 1800 кг. Работы над ней прекратили из-за того, что полученная тяговая характеристика
Деревянная модель танка ИС-6 в натуральную величину.
В 1941-1943 годах проводились эксперименты по применению электромеханической трансмиссии на тяжелом танке КВ. Трансмиссия создавалась в сотрудничестве ВАММ, завода «Динамо» и ЧКЗ. Она занимала значительный объем в моторно-трансмиссионном отделении танка, а громоздкая регулирующая аппаратура — половину объема боевого отделения.
Захват Красной Армией в 1943 году немецких самоходных орудий «Фердинанд», оснащенных электротрансмиссией, дал новый импульс поискам в этом направлении. Летом 1944 года на Уралмашзаводе была спроектирована самоходно-артиллерийская установка ЭСУ- 100 с задним расположением боевого отделения. Применение на этой машине электромеханической трансмиссии увеличило ее массу на 3 т по сравнению с САУ с механической трансмиссией. Проектные материалы по ЭСУ-100 вместе с проектами других новых САУ рассматривались в октябре 1944 года на специальном заседании Технического совета Наркомата танковой промышленности с участием сотрудников управления самоходной артиллерии. Совещание признало, что электротрансмиссия, будучи в принципе прогрессивным видом конструкции, не является технически рациональной для машин среднего класса и дает значительное увеличение массы, не оправдываемое острой необходимостью. В результате этого вывода работы по изготовлению ЭСУ-100 осенью 1944 года были прекращены.
В соответствии с решением ГКО приказом наркома танковой промышленности от 8 июня 1944 года Уралмашзаводу совместно с заводом № 100 было поручено изготовление чертежей и выпуск опытных образцов тяжелого танка ИС-6. Основные проектные работы были уже выполнены заводом № 100, значительная их часть пришлась и на долю конструкторов Уралмаша, так как выпуск рабочих чертежей производился именно здесь. Изготовление опытных образцов осуществлялось обоими заводами со сборкой и отладкой танков на Уралмашзаводе.
Фото из коллекции М.Барятинского

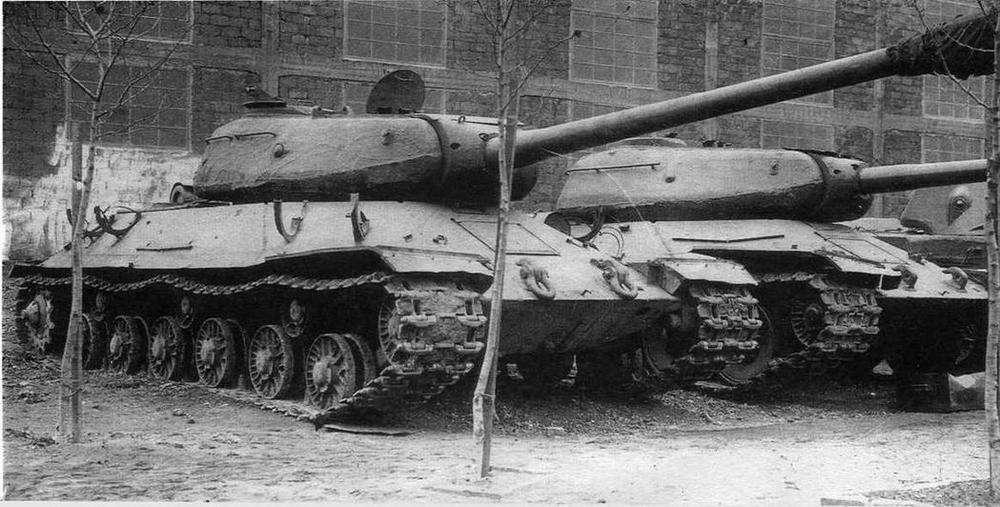

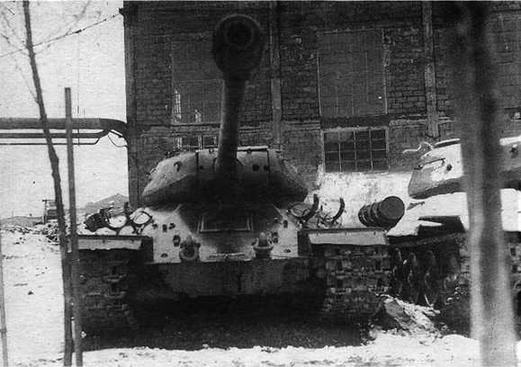

Танк ИС-6 с электротрансмиссией во дворе завода. Интересная деталь: кронштейны для крепления наружных топливных баков располагались и на скошенных передних бортовых листах корпуса. Фото из коллекции Г.Петрова
Фото из коллекции М.Коломийца
Осенью 1944 года после заводских испытаний танк ИС-6 вместе со вторым комплектом деталей и запасным корпусом отправили на НИБТПолигон в Кубинку для сравнительных испытаний новых тяжелых танков, изготовленных танковыми заводами.
Тяжелый танк ИС-6 имел классическую компоновку с формой корпуса и башни, близкой к танку ИС-4.
122-мм танковая пушка Д-30 была спарена с пулеметом Горюнова. На крыше башни на турели установили зенитный пулемет ДШК. Боекомплект его состоял из 30 выстрелов раздельного заряжания, 1200 патронов калибра 7,62 мм и 500 патронов калибра 12,7 мм к зенитному пулемету. Прицел ТБШ — телескопический, танковый. Зенитный пулемет снабжался коллиматорным прицелом К8-Т. Смотровые приборы командира, механика-водителя, наводчика
Двигатель В-12У мощностью 750 л.с. размещался в кормовой части танка. В электромеханическую трансмиссию входили главный генератор ДК-305А мощностью 385 кВт и массой 1740 кг, установленный соосно с двигателем. В одном блоке с главным генератором на общем валу находился синхронный генератор трехфазного тока СГ-1А, предназначенный для питания моторов-вентиляторов системы охлаждения тяговых двигателей и дизеля, а также для привода подзарядного агрегата АКБ. На дизеле были смонтированы два малых генератора постоянного тока Г-73, которые питали цепи возбуждения генераторов ДК-305А и СГ-1А. Тяговые электродвигатели ДК-302А и ДК-302Б реверсивного действия через бортовые передачи соединялись с ведущими колесами танка. Регулировка силы тяги производилась изменением возбуждения главного генератора. Рабочий ток достигал 960 А, при движении по шоссе он составлял 490 А, на местности — 740 А. Напряжение в цепи 500 В.
Ходовая часть танка ИС-6 с шестью опорными и тремя поддерживающими катками на борт была подобна ходовой части танка ИС-2. Подвеска — индивидуальная, торсионная.
На танке устанавливалась радиостанция 10-Р и переговорное устройство ТПУ-4бисФ.
Был изготовлен еще один образец танка ИС-6 (объект 252) с механической трансмиссией типа ИС-3. Судя по всему, для его изготовления использовали второй комплект деталей и запасной бронекорпус. В ходовой части были применены опорные катки большого диаметра, а поддерживающие катки отсутствовали. Максимальная скорость составляла 43 км/ч (восьмая передача в КП была заблокирована). Масса танка уменьшилась до 51,5 т.
Фото из коллекции Н.Гаврилкина

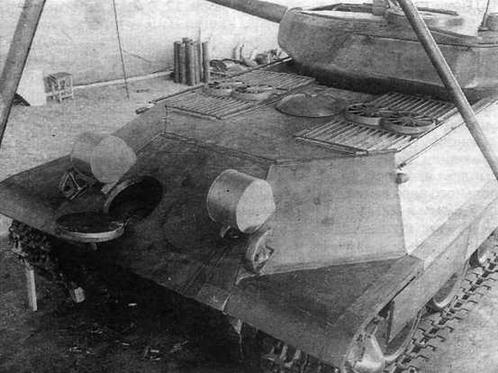

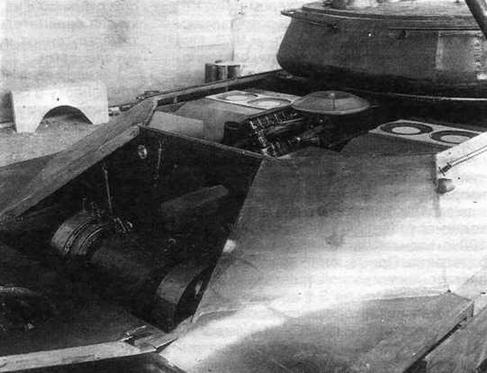

Кормовая часть деревянной модели: слева —с закрытыми крышками моторно-трансмиссионного отделения, справа — с открытыми. Внутри деревянного корпуса скомпонованы реальные агрегаты: двигатель и электротрансмиссия.
Фото из коллекции М.Коломийца

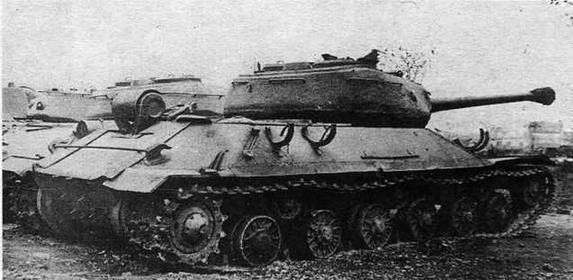

Танк ИС-6 с механической трансмиссией во время испытаний.
Фото из коллекции М.Барятинского
Фото из коллекции М.Павлова
По огневой мощи танк ИС-6 не превосходил танки ИС-2, ИС-3 и ИС-4. Его броневая защита была лучше танков ИС-2 и ИС-3, но несколько уступала ИС-4. Установка электротрансмиссии облегчала управление танком и должна была способствовать повышению его маневренных качеств. Однако этого не произошло вследствие большой массы как самого танка, так и электротрансмиссии, а также из-за низкой надежности последней. Что касается варианта танка ИС-6 с механической трансмиссией, то за исключением броневой защиты он вообще не имел никаких преимуществ перед другими тяжелыми танками.
ИС-7
В конце 1944 года в конструкторском бюро Опытного завода № 100 приступили к эскизным проработкам нового тяжелого танка. Предполагалось, что эта машина воплотит в себе весь опыт, накопленный при конструировании, эксплуатации и боевом применении тяжелых танков в годы войны. Не найдя поддержки у наркома танковой промышленности В.А.Малышева, директор и главный конструктор завода Ж.Я.Котин обратился за помощью к шефу НКВД Л.П.Берии. Последний оказал необходимое содействие, и в начале 1945 года полным ходом начались проектные работы над несколькими вариантами танка — объектами 257, 258 и 259. В основном они различались типом силовой установки и трансмиссией (электрическая или механическая).
