Броненосцы Австро-Венгерской империи. Часть II.

Полуян Виталий Валентинович

Герман фон Шпаун родился в 1833 г. Главной его заслугой в период пребывания в должности главы флота можно считать резкую активизацию линкоростроения – постройку броненосцев типа “Habsburg” и начало постройки следующей серии типа “ Erzherzog Karl”. Корабли типа “Habsburg” были следующими после типа “Monarch”. Их постройка означала возобновление строительства кораблей этого класса в Австро-Венгрии после довольно длительного перерыва: и в самом деле, после закладки 1893 г. трех “монархов” в течение последующих шести лет не был заложен ни один броненосец, и “Габсбурги” стали первыми после этой паузы.

Хотя эти броненосцы и считались дальнейшим развитием кораблей типа “Monarch” и в

ходе проектирования и постройки назывались как “усиленный броненосец береговой обороны”, все же они были заметно крупнее “прототипов” и одновременно их вполне официально считали относящимися к классу “эскадренных броненосцев. Этот факт может указывать, что имело место простое ухищрение, призванное излишне не дразнить тех, от кого зависело выделение финансов на флот (весьма напоминающее подобные “классификационные хитрости” в американском флоте того же периода – стоит вспомнить, как американцы в целях обмана своих конгрессменов классифицировали свои броненосцы от “Indiana” до “Georgia”). Впрочем, классификация австрийских линкоров того периода – дело абсолютно формальное, ибо эти корабли были настолько своеобразны, что отнесение их к определенному классу не вполне отражало то, что они из себя представляли в действительности.

Автором их проекта также был Зигфрид Поппер. Исходя из того, что первый корабль этой серии – “Habsburg” – был заложен всего лишь 14 месяцев спустя после смерти Штернека, можно предположить, что, по всей вероятности, первые дискуссии и эскизные проекты по этим кораблям уже имели место при

нем, и таким образом он мог участвовать в подготовке проекта этих кораблей.

Заложенные в 1899 г. эскадренные броненосцы №1 и №11 (третий был заложен позднее) должны были иметь по проекту следующие характеристики:

Корпус стальной, по типу броненосца “Budapest”.

Водоизмещение: 8330 т (по другим данным : №1 – 7800 т, №11 – 8000 т).

2 машины тройного расширения общей мощностью 11000 л.с., водотрубные котлы Бельвилля или Дюрра, скорость при форсированной тяге- 18 уз.

Вооружение: 3 24-см орудия в башнях, 12 15-см/ 40 кал. скорострельных орудий системы Шкода в каземате, 24 скорострельных пушки (47 мм и 37 мм) на верхней палубе, 2 подводных торпедных аппарата.

Бронирование: по типу “Budapest”, но усиленное.

Стоимость каждого корабля определялась в 5 млн. флоринов в ценах 1899 г.

Постройка кораблей была поручена фирме “Stabilimento Technico Triestino”.

Происхождение имен кораблей было следующим: “Habsburg” получил название в честь правящей династии Австро-Венгрии (1882-1918 гг.), “Arpad” в честь Арпада (?-907 г.) – вождя мадьяров, национального героя Венгрии, “Babenberg” в честь франкопрусского рода – правящей династии в Австрии в 976-1246 гг.

Представляя значительное увеличение в размерах по сравнению с “Monarch”, корабли типа “Habsburg” были первыми броненосцами австрийского флота, которые могли быть действительно названы океанскими (во всяком случае, это были первые мореходные линкоры после “Tegetthofif”). Но они все же были меньше своих современников в других флотах. Их трехорудийная главная артиллерия (уменьшенная на одно орудие по сравнению с “Monarch”), размещенная в двух башнях – двухорудийной в носу и одноорудийной в корме – ясно дает понять, что существовал жесткий лимит тоннажа, который не должен был быть превышен ни при каких обстоятельствах, и что Поппер старался использовать это водоизмещение с наибольшей полнотой. Будь ему позволено немного больше веса, он сумел бы создать полноценный линкор, эквивалентный, если не лучше своих современников. Однако несомненно, что эти корабли хотя и были слишком малы, но оказались очень удачны для своей величины.

Корабли

имели следующие характеристики [20]: Водоизмещение: проектное – 8363,8 т (по другим данным [11] – 8340 т, “Arpad” – 8360 т); для испытаний (с 350 т угля) – 8446,4 т; в полном грузу (с 800 т угля) – 8964,2 т (по другим данным [7]

– “Arpad” 8888 т).

Длина: наибольшая – 114,566 м; по ватерлинии (BJI) – 113,11 м (по данным [11] – 114,2 м; между перпендикулярами – 107,6 м (по данным [5] – 108 либо – 112,95 м), ширина: 19,858 м (по данным [16] – 21,2 м, [5] – 19,99 наибольшая), глубина трюма: 12,628 м, осадка: 7,103 м (по данным [16] – 7,2 м, [5] – 7,06 м средняя или 7,086 м наибольшая), площадь: погруженной поверхности миделя – 123,7 м² ; ватерлинии – 1591 м² ; смоченной поверхности – 2667 м² , погружение: 16,32 т/см.

Метацентрическая высота: при водоизмещении для испытаний (8446,4 т, осадка на миделе – 7,14 м) – 0,73 м; при водоизмещении в полном грузу (8964,2 м осадка на миделе – 7,46 м) – 0,85 м.

Фактическая перегрузка составляла: 8966,4 т – 8876 т = 90,4 т (1% – очень хороший результат). Следует здесь заметить, что малая строительная перегрузка была характерной чертой для австрийского линкоростроения и показывала тщательность проектирования и постройки.

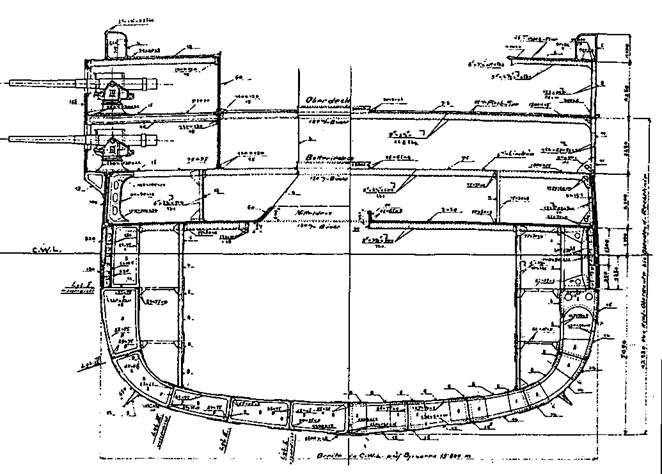

Броненосцы типа “Habsburg” (Конструктивный мидель-шпангоут)

Корпус был построен из стали и имел 174 водонепроницаемых отсека. Как и “Monarch”, он имел гладкопалубную конструкцию с верхней палубой (ВП), проходящей от носа до кормы, хотя в средней части корабля также имелась характерная для броненосцев тех лет надстройка во всю ширину палубы. Однако, в отличие от “Monarch”, высота борта была увеличена. Под ВП имелось еще 2 непрерывных палубы, ниже которых размещались 2 уровня платформ.

Размеры корпуса (на миделе) были следующими: ширина корпуса по (конструктивной ватерлинии) KBJI (при осадке на миделе 7,07 м) – 19,8 м, высота от верхней кромки горизонтального киля до высоты кромки фальшборта палубы надстройки 15,87 м, палубы надстройки 14,77 м, верхней палубы 12,52 м, батарейной палубы 10,27 м, средней (броневой) палубы 8,17 и верхней платформы 5,72 м.

Высота над BJI (при осадке на миделе 7,07 м): ВП – 5,45; батарейной палубы – 3,2 м; броневой палубы – 1,1 м.

Толщины корпуса (в мм) (данные по миделевому сечению): наружная обшивка: 15 ^горизонтальный киль – 18); скула – 14; выше скулы (до нижней кромки главного бронепояса) – 15; под главным броневым роясом (в нише под деревянной подкладкой) – 2 слоя по 12,5; под верхним броневым поясом (между батарейной и средней палубой) – 2 слоя по 12,5; небронированный борт от батарейной до верхней палубы (кроме района казематов) – 18; борт надстройки – 8, палубное покрытие: батарейная – 6 (линолеум). На этих кораблях было использовано чрезвычайно малое количество дерева.

Характерные двухъярусные казематы придавали им очень выразительный и внушительный вид, и довольно высокий силуэт. Поэтому для уменьшения площади цели и верхнего веса на “Habsburg” и “Arpad” в 1910-1911 гг. палуба и борта надстройки между казематами были удалены, в результате чего малокалиберные орудия были опущены палубой ниже (на ВП), также был уменьшен носовой мостик (кормовой был вообще упразднен), и демонтированы огромные вентиляционные раструбы. Сообщалось [15], что с каждого из них было удалено примерно по 80 т веса и водоизмещение было уменьшено до [11] 8250 т.
