Броненосцы Австро-Венгерской империи. Часть II.
Шрифт:
Броненосцы типа “Habsburg"

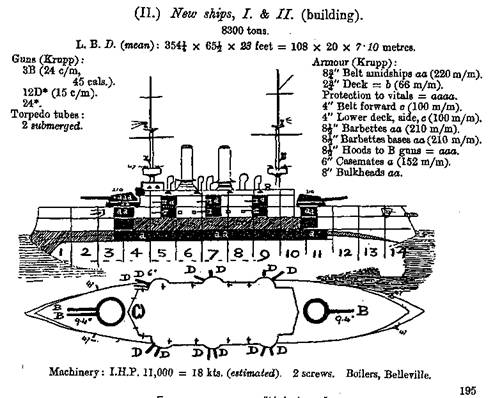

(Сведения о кораблях, опубликованные в английском справочнике “JANE’S FIGHTING SHIPS". 1900 г.)
Главный броневой пояс прикрывал ватерлинию, от несколько впереди носовой до нескольких позади кормовой башни главного калибра, простираясь по длине на 68 м (62% длины корабля). Имея ширину 2,45 м, он покрывал по высоте одно межпалубное пространство – от средней (броневой) палубы,
Плиты были уложены заподлицо в специальной бортовой нише на деревянной подкладке толщиной 180 мм (под верхним рядом плит) и 220 мм (под нижним рядом плит), которая в свою очередь, лежала на 25-мм (2 12,5-мм) стальной рубашке, т.е. на заглубленной внутрь корабля наружной обшивке. Этот пояс, в отличие от “монархов”, замыкался траверзами с обоих концов, образуя цитадель. Эти траверзы проходили перпендикулярно диаметральной плоскости, а по высоте замыкали не весь пояс, а вероятно, лишь его более толстый верхний ряд, простираясь от средней палубы до верхних платформ (которые вне цитадели были карапасными, снижаясь к оконечностям и будучи значительно ближе к ватерлинии у траверзов, чем в остальных местах). Толщина брони траверзов составляла 200 мм (некоторые источники периода закладки кораблей [5] ошибочно приводят их в 250 мм, как и пояс).

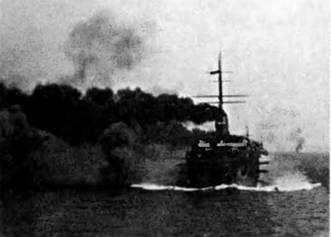

Броненосцы “Habsburg" (вверху) и “Arpad” в походе
К оконечностям от траверзов этот пояс продолжался более тонкой броней, той же ширины в корме 50-8-8 мм и в носу (где она значительно расширялась, книзу у форштевня) 10-12,5 мм. Таким образом, борт был защищен по всей длине до уровня средней палубы, а защита кормы была значительным новшеством по сравнению с “Monarch”, хотя некоторые источники [5,15] не признают наличия брони в корме, упоминая лишь о 82% защите длины корабля в районе ватерлинии (62% толстая часть (цитадель) + 20% тонкая броня до форштевня), при этом пояс впереди носового траверза имеет 50 мм.
Средняя палуба, находящаяся на уровне верха главного пояса на высоте 1,1 м от конструктивной ватерлинии при осадке миделя 7,07 м, была бронирована в районе цитадели (между траверзами) 40-мм броней (2 слоя по 20 мм). Неизвестно, была ли она также бронированной и к оконечностям от траверзов, но более вероятно, что там броня покрывала не ее, а лежащие под ней карапасные участки верхних платформ: в носу 60 мм (2 слоя по 20 мм), а в корме над рулевой машиной 66 мм (50+8+8 мм). Таким образом, над цитаделью броневая палуба была плоской и надводной, а в оконечностях – карапасной и подводной.
Комингсы люков и шахт этой палубы были защищены 60-мм броней (наклонной либо вертикальной). Некоторые источники [5,15], правда, называют толщину броневой палубы как над поясом, так и на карапасе в 63 мм, либо 66 мм. Других броневых палуб корабль не имел.
Борт выше главного пояса на высоте от средней до батарейной палубы (2,1 м), т.е. до высоты 3,2 м над конструктивной ватерлинией при осадке миделя 7,07 м, и в том же районе по длине, что и толстая часть пояса по ватерлинии; таким образом главный
На этом заканчивалась броневая защита корпуса (которая в основном повторяла схему “Monarch”), остальное бронирование носило характер местной защиты определенных пунктов.
Отличием от “Monarch” было и отсутствие иллюминаторов в бортовой броне.
Если не считать казематов средней артиллерии, борт выше этого пояса до уровня верхней палубы был не бронирован. Шесть изолированных замкнутых двухъярусных казематов (по 3 с каждого борта) были равномерно распределены в середине корабля. В плане одинаковыми были концевые казематы, отличавшиеся от средних (которые были меньше). По высоте оба яруса казематов возвышались от уровня батарейной палубы до палубы надстройки (на 2-х межпалубных пространствах), т.е. на высоту 4,5 м от верхней кромки бортовой брони. Они также несколько выступали за линию борта в виде спонсонов.
Каждый каземат был защищен со всех сторон броней толщиной 135 мм (с тыла – 60 мм) но не известно, какой из них были защищены боковые стенки казематов, обращенные друг к другу. Если не считать утолщенного, по сравнению с другими местами, палубного настила, казематы не имели никакой горизонтальной защиты сверху либо снизу. По другим данным [15], броня казематов составляла 125 мм в лобовой части и 75 мм с тыла, некоторые источники [5] тех лет приводят их защиту в 100 мм. Вращающийся вместе с каждым 15-см орудием броневой щит, прикрывавший амбразуру, имел толщину 100 мм и вес 2,25 т.
Барбеты башен главного калибра стояли в пределах цитадели, ограниченной траверзами. Верхняя часть барбетов, опирающаяся на верхнюю палубу, была толщиной 210 мм (с тыла – 180 мм), нижняя часть барбетов (шахта), простирающаяся вниз на 2 межпалубных пространства от верхней палубы до средней (броневой) палубы, имела меньший диаметр и толщину 135 мм. Собственно вращающаяся часть башни, что выступала над барбетами, была защищена броней 200 мм (с тыла 150 мм, крыша 50 мм), вес этой брони составлял 53,55 т для носовой и 46,2 для кормовой башни.
В свете того, что верхняя половина подпалубных барбетов (шахт) от батарейной до верхней палубы не имела дополнительный защиты в виде бортовой брони (которая доходила лишь до батарейной палубы), кажется странным, что эти шахты имели броню 135 мм по всей своей высоте, но никаких ссылок на другие варианты нет.
По другим данным [15], башни были той же толщины (210 мм), что и надпалубные барбеты, в то время как толщина оснований барбетов (шахт) называется в 175 мм. Другие источники [5] называют толщину брони башен в 216 мм, а барбетов – 102 мм. Источник периода постройки броненосцев [5] называет броню башен в 250 мм, а некоторые современные источники [8] называют броню башен вообще в 210-280 мм.
Имелись 2 боевые рубки, расположенные на палубе надстройки в основаниях обоих мостиков и к носу от обеих мачт. Носовая рубка была больше и защищалась 200-мм броней, кормовая- 100-мм. Коммуникационные шахты простирались вниз до броневой палубы (под которой на верхней платформой находились запасные командные и рулевые посты) и были защищены броней от палубы надстройки до батарейной палубы (носовая – 150 мм, кормовая – 50 мм). Ниже батарейной палубы они проходили под защитой бортовой брони и не были бронированы. По некоторым данным, при модернизации 1911-1913 гг. “дуга” боевой рубки была расширена.
