По своим конструктивным особенностям они настолько отличаются от всех прочих судов великобританского флота, что их приходится выделить в особую группу, Тем не менее мы видим здесь некоторые уже знакомые черты, которые заставляют предполагать в них усовершенствованный тип «Dreadnought». Оба судна построены по совершенно одинаковым чертежам и в полном смысле этого слова, оправдывают название «Sister Ships», т. е. судов-сестер, поэтому мы даем ниже описание только «Trafalgar» (Заметим при этом, что и постройка их производилась одновременно, но «Trafalgar» построен почти годом раньше и в то время, когда «Nile» в 1890 г. еще производил свои испытания, первый уже находился на станции в Средиземном море.).
*Описание кораблей из книги «Военные флоты и морская справочная книжка за 1891 г.» СПб.,1892.

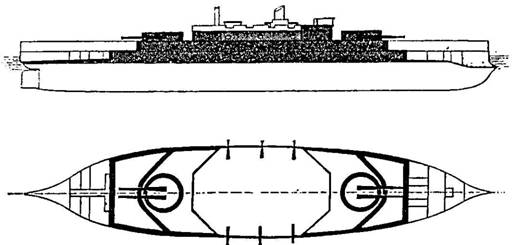

Эскадренный броненосец «Трафальгар». (Расположение бронеаой защиты)
Длина по грузовой ватерлинии 358 ф.
Длина между перпендикулярами 345 ф.
Наибольшая ширина 73 ф.
Глубина интрюма 19 ф. 9 д.
Углубление носом 28 ф.
Углубление кормою 29 ф.
Площадь погруженной поверхности миделя, при среднем углублении 1,930 кв. ф.
Водоизмещение 11940 тонн.
Сила машины: с естественной тягой 8000 инд. сил., с усиленной тягой 12000.
Скорость хода 16,5 узлов.
Распределение грузов:
Весь корпус без брони 4290 тонн.
Вес брони (вся) 4230 тонн
Вес артиллерии (без установки) 281 тонн
Вес машины 1030 тонн
Запас угля 900 тонн.
Вес снабжения и боевых запасов 1209 тонн.
Корпус построен из стали (в части, где положена броня, обшивка сделана двойной из стальных листов весом 30 и 60 фн. кв. фут), с двойным дном, с продольными и поперечными переборками, с боковыми коридорами, через которые доступ совершенно свободен для осмотра бортов. Коридоры эти также разделены водонепроницаемыми переборками на отсеки. Водонепроницаемые отсеки распределены следующим образом: в двойном дне их 40, между броневой палубой и двойным дном 13, выше этой броневой палубы 18 и в боковых коридорах 49. Всего 120 водонепроницаемых отсеков. Нос, прямой, вооружен очень сильным тараном, выступающим от носового перпендикуляра на 7 ф. Корма имеет острое образование и небольшой свес, но нисколько не выступает над рулем.
Наружный вид «Trafalgar» приближается к «Dreadnought», но «Trafalgar» несколько выше его, массивнее и не имеет грибовидной надстройки последнего. Рангоут состоит из одной стальной мачты с двумя реями, снабженной двумя марсами, на которых установлена скорострельная артиллерия и электрические фонари.
Броневая защита покрывает все жизненные части судна и состоит, можно сказать, из трех броневых казематов, нагроможденных один на другой. Нижний каземат стоит на броневой палубе и занимает по грузовой ватерлинии 230 ф. Он защищает главным образом машину и котлы, бомбовые погреба и крюйт-камеры.
Следующий каземат, длиною 193 ф. в диаметральной плоскости и 141 ф. по борту, стоит на нижнем каземате и на верхней палубе. В нем находятся башни, и он также вместе с нижним казематом защищает машину и котлы и подачу артиллерийских снарядов и зарядов в башни и в верхнюю батарею.
Наконец, третий каземат, восьмиугольной формы, находящийся на втором, занимает по длине судна около 70 ф. и исключительно служит батареей для скорострельной артиллерии из шести 4,7 д. орудий. Еще выше этого каземата, в передней его части, находится командирская броневая рубка, служащая
броневая палуба сделана в промежутке между нижним и вторым казематами двойною, а в остальной части одинарною.
Наконец, над этим казематом, по всей его длине, сделана третья броневая палуба. Такой способ бронирования не только защищает все жизненные части от снарядов, но и гарантирует непотопляемость судна, так как пробиваемые части его в корме и носу, находящиеся над нижней броневой палубой, в случае если бы и совсем были разбиты, то от таких повреждений «Trafalgar» сел бы глубже, всего на 3,5 д., что нисколько не помешает ему вести бой с таким же успехом, как и прежде.
Броневые плиты нижнего каземата, образующего пояс по борту шириной в 8,5 ф., причем 5,5 ф. его находится ниже грузовой ватерлинии, имеют толщину на протяжении 27 фут. 16 д., одинаково как с носу, так и с кормы. Следующие 27 ф. бронированы как с носа, так и с кормы 18-д. броней, и наконец, средняя часть, длиной в 122 ф., бронирована 20-д. стале- железными плитами. Указанная толщина броневых плит одинакова только по ширине первых шести фут, считая сверху, а ниже этого она срезана в форме клина и в самой нижней части имеет толщину 6, 7 и 8 дюймов, соответственно толщин верхнего слоя. Передняя переборка этого каземата сделана из сталежелезных плит толщиной 16 д., а задняя 14 д.
Второй каземат бронирован сталежелезными плитами 16-д. толщины, одинаково как на бортах, так и на переборках, на тиковой подкладке толщиной 8 д. Борт по всей длине этого каземата имеет также двойную обшивку из стальных листов. Башни, установленные на оконечностях второго каземата, бронированы 18-д. сталежелезными плитами. Батарея скорострельных орудий (третий каземат) бронирована 5-д. стальными плитами на 6-д. подкладке. Боевая рубка бронирована 14-д. сталежелезными плитами на тиковой подкладке 8-д. толщины.
Броневая палуба, находящаяся ниже' грузовой ватерлинии от 5,5 до 9 ф. в носу, настлана стальными плитами 1,5 д. толщины, в два слоя. Броневая палуба (верхняя) в промежутке между вторым и нижним казематами настлана такими же плитами, как нижняя в три слоя, а в остальной части имеет только 1,5 д. толщины. Броневая палуба поверх второго каземата, настланная 1,5-дюймовыми стальными плитами в два слоя.

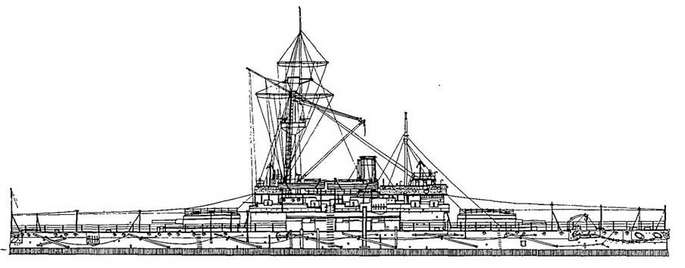

Эскадренный броненосец «Трафальгар». (Наружный вид)

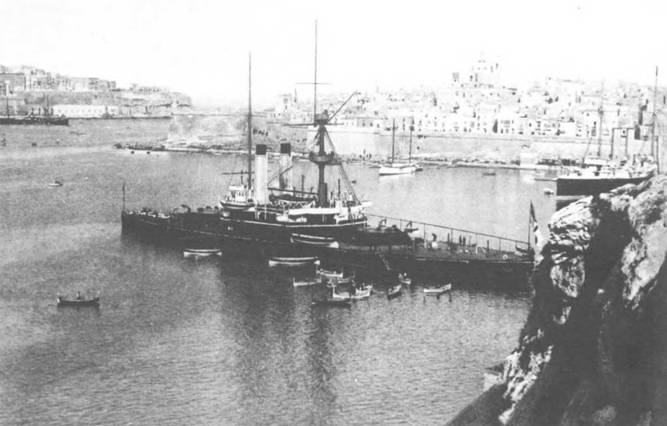

Броненосец «Нил».
Машины «Trafalgar», построенные заводом Гумфрейса (Humphreys Tennant & Со) в Дептфорде, тройного расширения с опрокинутыми цилиндрами, вертикальной установки; диаметры цилиндров следующие: высокого давления 44 д., среднего давления 63 д. и малого давления 79 д. (Размерения цилиндров заимствованы нами из «The Engineer» от 28 февраля 1890 г., для «Nile» они совсем другие, а именно: 43 д. — 62 д. и 96 д.; машину для этого броненосца строил завод Messrs Maudslay, Sons and Field.); ход поршня 4 ф. 3 д. Коленчатые и главные валы пустотелые из стали, прессованной в горячем состоянии. Холодильники с поверхностным охлаждением сделаны исключительно из меди. Винты, числом два, четырехперые 16 ф, в диаметре, с переменным шагом (средний шаг 21 ф. 3 д.)
