Броненосец «Слава». Непобежденный герой Моонзунда
Шрифт:
Корпус
По типу взаиморасположения основных связей корпуса, как и все линкоры серии «Бородино», «броненосец № 8» несколько отличался от большинства прежних русских тяжёлых артиллерийских кораблей, набор которых выполнялся по традиционной английской бракетной (клетчатой) системе Э. Рида, где неразрезными являлись основные продольные связи — киль и стрингеры, и именуемой поэтому продольно-клетчатой. Вся пятёрка воспроизводила систему набора исходного образца — «Цесаревича», предложенную незадолго до этого французским инженером А. Кронье: вертикальный киль, скуловой стрингер и шельф выполнялись непрерывными, а непроницаемые шпангоуты в каждой ветви состояли из двух частей (киль-стрингер и стрингер-шельф). Прочие 8 днищевых стрингеров (по 4 с борта) выполнялись из участков, представлявших собой единое целое только в пределах от одного непроницаемого шпангоута до другого, бортовые стрингера выше скулового представляли собой отдельные куски,
Корпус «Славы» набирался из 100 шпангоутов со шпацией 1200 мм (наследие метрической системы «Цесаревича»). Шпангоутные рамки и интеркостели выполнялись из листовой стали толщиной 9,5 мм (3/8'') с обделочным угольником 89x89 мм (водонепроницаемые шпангоуты) и 76x76 мм (проницаемые, или флорные). Стальные фор— и ахтерштевни, а также кронштейны гребных валов и рулевая рама отливались по моделям «Князя Суворова» и имели вес соответственно 11,43, 17,72, 25,47 и 16,0 т.
Испытание их производилось «падением из положения в 45° на твёрдо утрамбованный грунт». [58]
58
РГАВМФ, ф. 421, оп. 1, д. 1448, л. 125.
Толщина наружной обшивки борта на миделе составляла 15 мм (19/32''), внутренней — 9,5 мм (3/8''); днища — соответственно 17,5 и 11 мм (11/16 и 7/16''). Высота междудонного пространства равнялась 1,00 м. По типу скрепления поясьев обшивки между собой «Князь Суворов» и «Слава» отличались от первых трёх кораблей серии и были схожи с «Цесаревичем» — ко времени начала изготовления обшивки первого из них на Балтийский завод были доставлены из Франции станки для выполнения высадок в кромках листов наружной обшивки. Бортовая обшивка полубака и фальшборта спардека выполнялась из стальных листов толщиной 5,6 мм (7/32''). К наружной обшивке по линии V стрингера через 2 угольника приклёпывались скуловые кили высотой 1 м.
Главные поперечные водонепроницаемые переборки, простиравшиеся от борта до борта, а по высоте — от днища до нижней палубы, располагались на шп. 5, 13 (до полубака), 26, 32, 44, 59, 71, 87 и 91. Помимо этих «полных» переборок поперечные водонепроницаемые переборки, ограниченные внутренним бортом и внутренним дном, имелись на шп. 34, 42, 49 и 57. Пространство между этими и ближайшими к ним «полными» переборками служило поперечными боевыми угольными ямами (шп. 32–34, 42–44, 47–49 и 57–59). Переборки выполнялись из стальных листов толщиной 9 мм и подкреплялись вертикальными стойками (швеллерного или зетового профиля) от верхнего дна до нижней палубы.
Как и все корабли серии «Бородино», «Слава» имела, по примеру «Цесаревича», трюмную продольную переборку из двух листов по 19,85 мм (в сумме 39,7 мм), простирающуюся от 13 до 87 шп. Внизу эта переборка упиралась в V (непроницаемый) стрингер, вверху — в скос нижней броневой палубы. Со стороны трюма переборка подкреплялась по всей высоте вертикальными стойками швеллерного сечения 203x76 мм (8x3'').
На миделе её отстояние от наружного борта составляло 1,98 м, в оконечностях уменьшалось до 1 м и менее. Примечательно, что по высоте наружный лист этой переборки не доходил до скоса, так что в верхней своей части на протяжении около 1 м она уменьшалась по толщине до 19,85 мм (25/32''). Выше скоса нижней палубы эта вертикальная переборка простиралась от 13 до 87 шп. параллельно наружному борту и образовывала коридор за бортовой бронёй. Она выполнялась из листов толщиной 15 мм и подкреплялась со стороны борта в плоскости шпангоутов вертикальными стойками швеллерного сечения 178x70 мм (7x2,5''). Из других внутренних переборок внимания заслуживает продольная переборка в диаметральной плоскости от шп. 59 до шп. 71 между котельными отделениями, выполненная из гофрированных 9-мм листов. Достоинством этой переборки, копирующей аналогичное решение «Цесаревича», было отсутствие необходимости в вертикальных подкрепляющих конструкциях.
Нижняя и верхняя палубы настилались по бимсам из швеллера 203x76 мм, средняя — 305x76 мм (12x76''), причём нижний пояс швеллера подкреплялся равнобоким угольником, полубак — 178x70 мм (покрыт стальными листами настилки толщиной 5,6 мм). Наружный борт за бортовым поясом подкреплялся от нижнего шельфа до средней палубы стойками швеллерного профиля 305x76 мм, выше, между средней и верхней, и далее, до полубака, — швеллером 203x76 мм. Бортовой коридор за бронёй подкреплялся вертикальными стойками 178x70 мм.
Особенностью архитектуры корпуса серии «Бородино», воспринятой в соответствии с французской школой «Цесаревича», был высокий (2,30 м) фальшборт спардека. В нижней части он имел ширину 2,17
Двойное дно простиралось от 13 до 87 шп. Всего в корпусе (междудонном пространстве, трюме и между палуб) имелось 167 водонепроницаемых отделений.

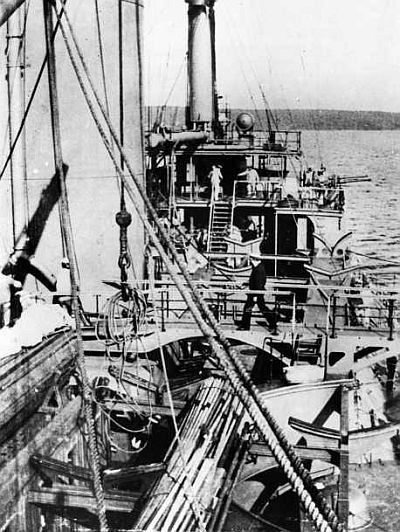

< image l:href="#" />На мостиках «Славы» — работа у дальномера, действия сигнальной вахты (внизу)
Главные размерения и элементы
Вид на шканцы «Славы»
Планы мостиков (копия подлинного чертежа)
Вооружение
Корабль вступил в строй в 1905 г. с артиллерией, идентичной по составу всем единицам серии «Бородино». Четыре его 12-дюймовых 42,75-тонных орудия в 40 калибров длиной размещались в двух концевых башнях на шп. 20/21 и 84. Высота осей носовых и кормовых орудий над ватерлинией в нормальном грузу составляла соответственно 9,02 и 6,45 м. Двухорудийные установки, спроектированные и изготовленные петербургским Металлическим заводом, относились к типу, применённому, помимо «Славы», также на «Бородино» и «Орле» (12'' установки «Александра III» и «Суворова» проектировались и изготавливались Путиловским заводом).
Договор на изготовление 12-дм установок для «броненосца № 8» был заключён 19 июня 1899 г. начальником ГУКиС Верховским с «Компанией СПб Металлического завода» на следующих условиях. Общий вес установок с бронёй башни и броневых дверей (254 мм), крыши (51 мм), подачной трубы (229–178 — 104 мм), броневой подшивкой шельфа (76 мм), рубашки башни (2 слоя по полдюйма каждый), рубашки брони барбета (16 мм), рубашкой и бимсов крыши башни (13 мм), бимсами, броневыми болтами, рубками башенных командиров и наводчиков, лазами, входами и всеми приводами, но без орудий, подкреплений установок (относящихся к корпусу), без приспособлений для подачи снарядов и зарядов из стеллажей к установкам по контракту не должен был превышать для носовой установки 615 т и для кормовой 563 т. Стоимость их «с принадлежностью и запасными частями», включая сборку на борту, определялась в 537 тыс. руб.
