СКОРОСТЬ МАКС, км/ч: 58.
ЗАПАС ХОДА, км: 170.
ПРЕОДОЛЕВАЕМЫЕ ПРЕПЯТСТВИЯ: угол подъема, град. — 45; ширина рва, м — 1 , 6 ; высота стенки, м — 0,6; глубина брода, м — 0,9.
СРЕДСТВА СВЯЗИ: радиостанция Telefunken.
Самый массовый танк шведской разработки периода Второй мировой войны. Создан фирмой Landsverk AB. Находился в серийном производстве с 1939 по 1941 год. Изготовлено 216 единиц.
Серийные модификации:
m/38 (L-60S) —
Вооружение: спаренная установка 37-мм пушки Bofors и 8-мм пулемета, зенитный пулемет. Боевая масса 8,5 т. Экипаж 3 человека. Изготовлено 16 единиц.
m/39 (L-60S II) — раздельная установка в лобовом листе башни 37-мм пушки и двух 8-мм пулеметов. Изготовлено 20 единиц.
m/40L (L-60S III)—увеличены мощность двигателя и толщина брони. Изготовлено 100 единиц.
m/40K (L-60 V) — увеличена толщина брони. Двигатель мощностью 162 л. с. Боевая масса 10,9 т. Изготовлено 80 единиц.
Танки Strv m/38 поступили на вооружение в 1939 году одновременно с танкеткой Strv m/37 и в те же пехотные полки. Боевые машины семейства L-60, вместе с лицензионными чехословацкими Strv m/41, в последующие годы составляли основу танковых частей шведской армии и эксплуатировались до середины 50-х годов. Несколько танков было продано Доминиканской Республике, где они прослужили до середины 60-х.

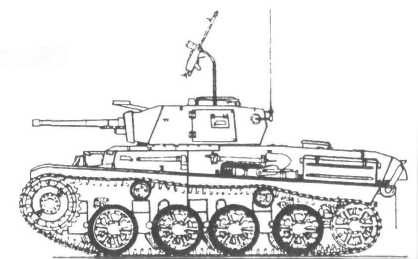

Strv m/40L
Strv m/38
БОЕВАЯ МАССА, т. 9,5.
ЭКИПАЖ, чел.: 3.
ГАБАРИТНЫЕ РАЗМЕРЫ, мм: длина — 490 0, ширина— 2110, высота — 2080, клиренс — 350.
ВООРУЖЕНИЕ: 1 пушка Bofors калибра 37 мм, 2 пулемета т/39 калибра 8 мм.
ПРИБОРЫ ПРИЦЕЛИВАНИЯ: перископический прицел.
БРОНИРОВАНИЕ, мм: макс. 24.
ДВИГАТЕЛЬ: Scania-Vabis, 6-цилиндровый, карбюраторный, рядный, жидкостного охлаждения; мощность 142 л.с. (104,5 кВт).
ТРАНСМИССИЯ: главный фрикцион сухого трения, планетарная пятискоростная коробка передач, блокируемый дифференциал, бортовые фрикционы.
ХОДОВАЯ ЧАСТЬ: четыре сдвоенных обрезиненных опорных катка на борт, два поддерживающих катка, ведущее колесо переднего расположения; подвеска— индивидуальная торсионная.
СКОРОСТЬ МАКС, км/ч: 48.
ЗАПАС ХОДА, км: 220.
ПРЕОДОЛЕВАЕМЫЕ ПРЕПЯТСТВИЯ: угол подъема, град. — 40; высота стенки, м — 0,61 ; ширина рва, м —1,68; глубина брода, м — 0,7.
СРЕДСТВА СВЯЗИ: радиостанция Telefunken.
Разработан чехословацкой фирмой CKD в 1939 году под обозначением TNH-Sv как экспортный вариант легкого танка LT-38. В 1940 году фирма ВММ (бывшая CKD) изготовила 90 танков, конфискованных вермахтом. 23 ноября 1940 года Швеция приобрела лицензию на производство танка. В 1941 — 1943 годах фирма Scania-Vabis изготовила 220 единиц.
Серийные модификации:
m/41 SI — по конструкции и компоновке практически идентичен танку LT-38 (Pz.Kpfw. 38(t)). Использованы вооружение и силовая установка шведского производства. Несколько изменена форма ниши башни, в которой размещена радиостанция. Изготовлено 116 единиц.
m/41 Sll — двигатель Scania-Vabis L-603-2 мощностью 160 л.с, удлиненный корпус, наклонные борта башни. Габаритные размеры: 4600x2140x2350 мм. Боевая масса 11 т. Запас хода 230 км. Изготовлено 104 единицы.
Танки Strv m/41 SI поступили на вооружение 3-го танкового полка, развернутого в 1943 году в 10-ю бригаду. 104 танка второй серии получил 4-й танковый полк.
Чехословацкие лицензионные танки эксплуатировались до 1957 года, после чего были выведены в резерв. В 1960— 1963 годах шасси боевых машин послужило базой при изготовлении бронетранспортеров Pbv 301, которые, в свою очередь, находились на вооружении шведской армии до середины 70-х годов. Демонтированные танковые башни по сей день используются в качестве огневых точек в системе шведской береговой и аэродромной обороны.
Strv m/41 SI
Strv m/41 SII
БОЕВАЯ МАССА, т: 10,5.
ЭКИПАЖ, чел.: 4.
ГАБАРИТНЫЕ РАЗМЕРЫ, мм: длина —4540, ширина — 2140, высота —2350, клиренс —400.
ВООРУЖЕНИЕ: 1 пушка Bofors Stvr-K m/38 калибра 37 мм, 2 пулемета KsP m/39 калибра 8 мм.
БОЕКОМПЛЕКТ 100 выстрелов, 4000 патронов.
ПРИБОРЫ ПРИЦЕЛИВАНИЯ: телескопический прицел.
БРОНИРОВАНИЕ, мм: 8...50.
ДВИГАТЕЛЬ: Scania-Vabis 1664/13, 6-цилиндровый, карбюраторный, рядный, жидкостного охлаждения; мощность 145 л.с. (107,2 кВт) при 2300 об/мин, рабочий объем 7750 см^3.
ТРАНСМИССИЯ: многодисковый главный фрикцион сухого трения, пятискоростная планетарная коробка передач Praga-Wilson, бортовые фрикционы, бортовые передачи.
ХОДОВАЯ ЧАСТЬ: четыре обрезиненных опорных катка на борт, подвешенных попарно на листовых полуэллиптических рессорах, три поддерживающих катка, ведущее колесо переднего расположения, направляющее колесо.
