ПРЕОДОЛЕВАЕМЫЕ ПРЕПЯТСТВИЯ: угол подъема, град. — 35.. .38; ширина рва, м — 1 ,1 ; высота стенки, м— 0,4; глубина брода, м — 0,5.
Популярный в 30-е годы легкий танк сопровождения пехоты, широко известный под названием «Виккерс 6-тонный». Разработан в 1930 году английской фирмой Vickers-Armstrong Ltd. в двух вариантах: Vickers Mk.E mod.А — двухбашенный, Vickers Mk.E mod.В — однобашенный. Контракт на поставку танков Польше был заключен 16 сентября 1931 года. В период с июня 1932 по ноябрь 1933 года изготовлено и поставлено 38 единиц.
Серийные
mod.A—двухбашенный вариант. Отличался от стандартного английского образца формой башен и вооружением. В Польше танки оборудовались специальным кожухом-воздухозаборником. Поставлено 22 единицы.

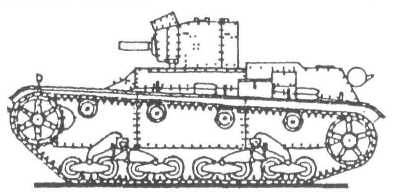

mod.В — 47-мм пушка Vickers и 7,92-мм пулемет Browning wz.30 в башне конической формы, смещенной клевому борту танка. Боекомплект 49 выстрелов и 5940 патронов. Поставлено 16 единиц.
На 1 сентября 1939 года в составе Войска Польского имелись две танковых роты, вооруженные «виккерсами», — 12-я (12 Kompanie Czotgow Lekkich) и 121-я (121 Kompanie Czotgow Lekkich) роты легких танков. Каждая из них насчитывала 16 боевых машин (три взвода по 5 танков и танк командира роты). Первая была сформирована в Учебном центре танковых войск в Модлине для Варшавской мотобронебригады, находившейся в составе армии «Люблин», вторая входила в состав 10-й кавалерийской бригады армии «Краков». Обе роты принимали участие в боях с немцами.
Vickers Е
БОЕВАЯ МАССА, т: 7.
ЭКИПАЖ, чел.: 3.
ГАБАРИТНЫЕ РАЗМЕРЫ, мм: длина — 4560, ширина — 2284, высота — 2057, клиренс — 381.
ВООРУЖЕНИЕ: 2 пулемета Browning wz.30 калибра 7,92 мм.
БОЕКОМПЛЕКТ: 6600 патронов.
БРОНИРОВАНИЕ, мм: лоб, борт корпуса — 5. ..13, корма — 8, крыша — 5, башня — 13.
ДВИГАТЕЛЬ: Armstrong Siddeley Puma, 4-цилиндровый, карбюраторный, рядный, воздушного охлаждения; мощность 91,5 л.с. (67 кВт) при 2400 об/мин, рабочий объем 6667 см^3.
ТРАНСМИССИЯ: однодисковый главный фрикцион сухого трения, пятискоростная коробка передач, карданный вал, бортовые фрикционы, бортовые передачи.
ХОДОВАЯ ЧАСТЬ: восемь сдвоенных обрезиненных опорных катков на борт, сблокированных попарно в четыре балансирные тележки, подвешенные на четвертьэллиптических листовых рессорах, четыре поддерживающих катка, направляющее колесо, ведущее колесо переднего расположения (зацепление цевочное); в каждой гусенице 108 траков шириной 258 мм, шаг трака 90 мм.
СКОРОСТЬ МАКС, км/ч: 37.
ЗАПАС ХОДА, км: 120.
ПРЕОДОЛЕВАЕМЫЕ ПРЕПЯТСТВИЯ: угол подъема, град. — 37; ширина рва, м — 1,85; высота стенки, м — 0,76; глубина брода, м — 0,9.
Единственный серийный польский танк периода 30-х годов. Разработан в Польше на основе конструкции английского легкого танка Vickers Mk.E. Выпускался заводом Ursus в Варшаве с 1935 по сентябрь 1939 года. Изготовлено 139 единиц.
Серийные модификации:
двухбашенный вариант—башни и вооружение идентичны установленным на легком танке Vickers E. Два пулемета Browning wz.30 с боекомплектом 6000 патронов. Боевая масса 9,4 т. Габариты 4750x2400x2181 мм. Изготовлено 38 — 40
Однобашенный вариант— башня конической формы, разработанная шведской фирмой Bofors. С 1938 года башня получила прямоугольную кормовую нишу, предназначенную для установки радиостанции.
Накануне Второй мировой войны танками 7ТР были вооружены 1-й и 2-й батальоны легких танков (по 49 машин в каждом). Вскоре после начала войны, 4 сентября 1939 года в Учебном центре танковых войск в Модлине была сформирована 1-я танковая рога командования обороны Варшавы. В ее состав входило 11 боевых машин. Столько же танков насчитывалось и во 2-й роте легких танков командования обороны Варшавы, сформированной чуть позже.
Танки 7ТР были лучше вооружены, чем немецкие Pz.l и Pz.ll, обладали лучшей проходимостью и почти не уступали им в бронезащите. Принимали активное участие в боевых действиях, в частности, в контрударе польских войск под Пётркув- Трыбунальски, где 5 сентября один 7ТР из 2-го батальона легких танков подбил пять немецких танков Pz.l.
Дольше всех воевали боевые машины 2-й танковой роты, оборонявшие Варшаву. Они участвовали в уличных боях вплоть до 26 сентября.
На базе танка 7ТР серийно выпускался артиллерийский тягач С7Р.
7ТР (двухбашенный)

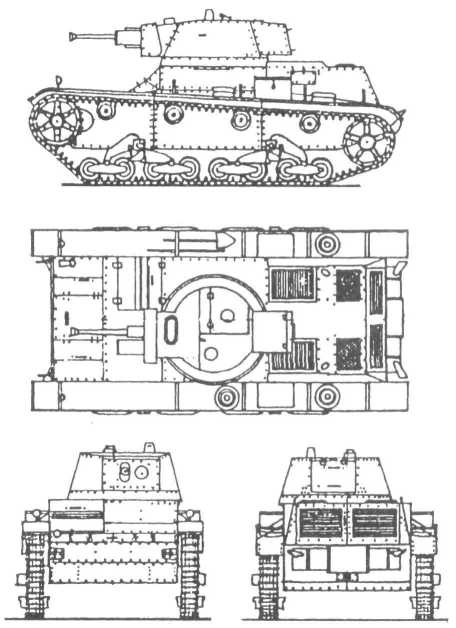

7ТР (однобашенный)
БОЕВАЯ МАССА,т: 9,9.
ЭКИПАЖ, чел.: 3.
ГАБАРИТНЫЕ РАЗМЕРЫ, мм: длина — 4750, ширина — 2400, высота — 2273, клиренс — 376... 381.
ВООРУЖЕНИЕ: 1 пушка wz.37 калибра 37 мм, 1 пулемет wz.30 калибра 7,92 мм.
БОЕКОМПЛЕКТ: выстрелов — 80, патронов — 3960.
ПРИБОРЫ ПРИЦЕЛИВАНИЯ: перископический прицел WZ.37C.A.
БРОНИРОВАНИЕ, мм: лоб корпуса — 1 7, борт и корма — 1 3, крыша — 1 0, днище—9,5, башня — 1 5.
ДВИГАТЕЛЬ: Saurer-Diesel V.B.L.Db (PZInz.235), 6-цилиндровый, дизельный, рядный, жидкостного охлаждения; мощность 110 л.с. (81 кВт) при 1800 об/мин, рабочий объем 8550 см^3.
ТРАНСМИССИЯ: многодисковый главный фрикцион сухого трения, карданный вал, четырехскоростная коробка передач, бортовые фрикционы, бортовые передачи.
ХОДОВАЯ ЧАСТЬ: восемь сдвоенных обрезиненных опорных катков на борт, сблокированных попарно в четыре балансирные тележки, подвешенные на четвертьэллиптических листовых рессорах, четыре поддерживающих катка, направляющее колесо, ведущее колесо переднего расположения (зацепление цевочное); в каждой гусенице 109 траков шириной 267 мм.
СКОРОСТЬ МАКС, км/ч: 32.
ЗАПАС ХОДА, км: 150.
ПРЕОДОЛЕВАЕМЫЕ ПРЕПЯТСТВИЯ: угол подъема, град. — 35; ширина рва, м — 1,8; высота стенки, м— 0,7; глубина брода, м — 1.
СРЕДСТВА СВЯЗИ: радиостанция N2C (устанавливалась не на всех танках).
Первый бронеавтомобиль полностью польской конструкции. Выпускался заводом Ursus (шасси) и Центральными автомобильными мастерскими (бронекорпус) в Варшаве. В 1931 году изготовлено 13 единиц.
