Затем на модели укреплялись детали пушки, т. е. цапфы, дельфины, надписи и другие лепные украшения, которые заранее отливались в специальных гипсовых или глиняных формах. Состав, из которого готовились детали, состоял из смеси воска, сала и толченого угля. Эти слепки прикреплялись на готовую модель при помощи деревянных колышков и проволоки.

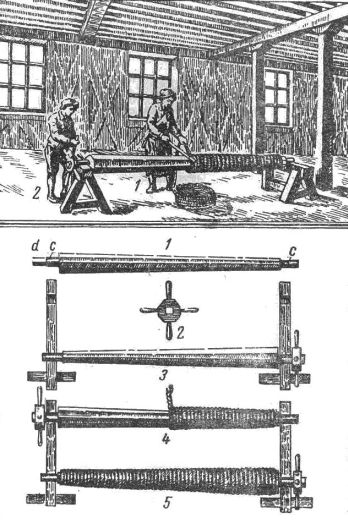

Процесс изготовления модели пушки
Таким образом получалась
Процесс изготовления формы для отливки пушки
После хорошей просушки модели начиналось изготовление формы, или, как раньше называли, кожуха, который служил для отливки самого корпуса орудия. Модель пушки обмазывали специальным составом, состоящим из смеси сала и растительного масла, для того чтобы создать изолирующий слой между моделью и кожухом. При этом сухая глина очень хорошо пропитывалась составом, поэтому можно было легко отделить модель от формы.
Затем модель несколько раз обмазывалась размолотой жирной глиной, смешанной для вязкости и крепости с волосом и другими заполнителями. Каждый из нанесенных слоев просушивался на воздухе, а затем на него наносился еще более толстый слой из более густой глины, и так до необходимой толщины, которая могла обеспечить крепость формы, выдержать тяжесть растопленного металла. Толщина стенок формы обычно колебалась от 175 до 300 мм, а общий диаметр доходил иногда до 1 м. Диаметр же формы Царь-пушки был около 2 м при длине до 6 м.
Чтобы придать форме большую прочность, на нее накладывались еще поперечные железные обручи, которые в свою очередь соединялись с продольными железными полосами. В местах пересечения этих полос делались скрепления из проволоки. Общий вес такой модели и формы был очень значителен. Так, модель и форма Царь-пушки весили несколько десятков тонн.
После обмазки глиной готовая форма пушки основательно просушивалась на огне. Теперь нужно было удалить из формы модель. Для этого сначала выбивали стержень, на котором изготовлялась модель, а тот тянул за собой соломенный жгут. Затем форму ставили вертикально в яму для обжига на огне. Под действием огня растапливался изолирующий слой между формой и моделью. Восковые детали плавились и вытекали, становилась хрупкой сама модель, и ее сравнительно легко удаляли. После этого оставалась только одна форма корпуса будущей пушки с отпечатками на внутренней поверхности всех ее украшений и надписей.
Казенная часть пушки заканчивалась обычно торелью с винградом, которые формовались отдельно. Приемы формовки были одни и те же. Простой винград лепился по шаблону из глины, сложный — формовался из глины или воска. Затем эта форма соединялась с формой корпуса пушки при помощи продольных полос, концы которых были загнуты крючками.
Царь-пушка винграда не имеет, она формовалась без него. Торель у нее плоская. На ней видны следы ножа, которым срезали и равняли глину; кроме того, тут же имеются отпечатки пальцев мастеров, работавших над глиняной моделью. По этим следам можно определить, что модель и форма Царь-пушки были, как и у других пушек, выполнены из глины, а детали украшений, надписи и скобы — из воска.
Готовую форму пушки ставили вертикально в яму и вокруг нее очень тщательно утрамбовывали землю. После этого приступали к установке сердечника пушки, по которому отливался канал ствола.
После установки формы на место в земле готовили литейную канавку, по которой подводился расплавленный металл. У верхнего конца формы всегда оставлялась так называемая прибыль, т. е. запас расплавленного металла, который постепенно стекал и заполнял всю форму пушки.
Когда отливка была закончена и металл остыл, изделие вынимали из ямы и разламывали форму, чтобы освободить отливку. Затем вынимали сердечник, очищали канал ствола, и пушка была готова. Для новой отливки была необходима новая модель и новая форма, что требовало большой затраты времени, сил и средств.
Техника отливки орудий, на наш взгляд, конечно, была очень примитивна, однако по тому времени считалась сложной, особенно если учесть, что модель из глины и глиняная форма, укрепленная железными полосами и обручами, достигала иногда очень больших размеров и веса.

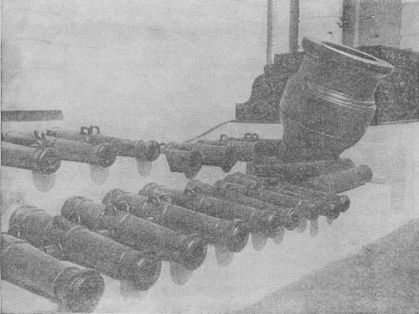

Отливка каждой пушки, особенно большой, была целым событием. Обычно пушка отливалась по специальному царскому указу из очень дорогого по тому времени металла — меди. Иногда в переплавку шли старые медные пушки, отжившие свой век и вышедшие из употребления. Поэтому сохранившиеся до нас древние пушки имеют большое историческое значение.
Интересно отметить, что Петр I с большой любовью относился к историческим пушкам работы прославленных русских мастеров и не разрешал пускать эти пушки в переплавку. Так, например, на мортире, отлитой Андреем Чоховым в 1606 г. при Дмитрии Самозванце, имеется такая надпись от 1703 г.: «Великий Государь, по имянному своему указу, сего мортира переливать не указал…» (В настоящее время мортира находится в Ленинградском артиллерийском музее.)
В XVII веке пушки формовались и отливались уже новым способом. «Как только старый Пушечный наряд превратился при Петре I в войсковую артиллерию и начала проводиться в жизнь классификация пушек и их деление по размерам (калибру и т. п.), способ изготовления неразборной глиняной формы стал вредным пережитком, от которого следовало избавиться как можно скорее» [9] .
9
Н.Н. Рубцов. История литейного производства в СССР, сто 117
Теперь для отливки пушки применялась разборная форма, состоящая из 12 частей. Иногда употреблялись и цельные опоки, т. е. части формы с продольным разъемом. Формовка при этом производилась горизонтально. Модель будущей пушки вытачивалась из дерева и могла служить продолжительное время. Все пушки, взятые как трофеи во время Отечественной войны 1812 г., изготовлены по новому способу.
В «Дополнениях к актам историческим» (т. ХІІ) приведен интересный документ о производстве пушек.
В 1688 г. пушечный мастер Яков Дубина был послан в Псков для переплавки испорченной при пожаре медной пушки — Раномыжской пищали. Приехав на место, Дубина определил, что литейные избы пришли в крайнюю ветхость и требуют большого капитального ремонта. Все это вызвало большую задержку в исполнении работы и нарекания со стороны заказчиков.
