Очевидно, что если для видеонаблюдения используются традиционные аналоговые телекамеры, то видеосигнал сначала должен быть оцифрован, для того чтобы с ним могли работать сетевые компьютеры. Также можно использовать сетевые телекамеры, которые уже изначально предназначены для работы по сети.

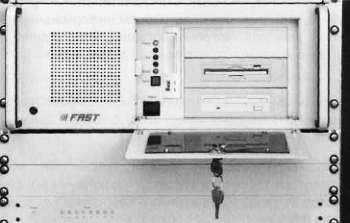

Рис. 11.4

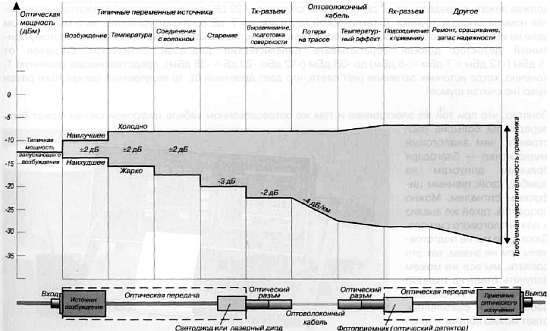

Рис. 11.5. Пример
В данной книге уделено внимание и преобразованию видеоданных в цифровую форму, и их сжатию, здесь же важно отметить, что оцифрованные данные проще копировать, распечатывать, пересылать, хранить и использовать при условии, что у нас имеется соответствующий уровень доступа к данным.
Это является очень большим преимуществом для систем безопасности, так как создается возможность мониторинга удаленных объектов и управления системами из любого места в любое время. Большинство цифровых видеорегистраторов или сетевых телекамер сконструированы так, что пользователи имеют возможность просматривать информацию с удаленного объекта так, как если бы они сами физически там присутствовали.
Рис. 11.6. Типичная сетевая телекамера
Для начала обратимся к некоторым историческим фактам.
В 1973 году в исследовательском центре Пало-Альто (более известном как PARC), принадлежащем корпорации Xerox, сотрудником этого центра Бобом Меткалфом была разработана и протестирована первая сеть Ethernet. Разрабатывая способ подключения компьютера Alto, разработанного в компании Xerox, с принтером, Меткалф создал физический метод кабельного подключения, соединяющего устройства в локальной сети, а также стандарты, регулирующие систему связи. Скорость передачи данных при таком подключении составляла приблизительно 3 Мбит/с. В своем первоначальном варианте доклад Меткалфа описывал Ethernet как «разветвленную широковещательную систему связи для доставки пакетов цифровых данных на локально-распределенные вычислительные станции. Механизм доставки пакетов, обеспечиваемый Ethernet, используется для создания систем, которые можно рассматривать либо в качестве локальных компьютерных сетей, либо как слабосвязанную многопроцессорную систему. Совместно используемые средства связи в составе сети Ethernet, ее «эфир» (Ether) — это средства пассивной передачи без какого-либо центрального управления. Координация доступа в эфир для трансляции пакетов распределяется между конкурирующими передающими станциями с использованием контролируемого статистического арбитража (разрешения конфликтов). Коммутация пакетов к их пунктам назначения в сети распределяется между принимающими станциями посредством распознавания адресов пакетов».
Вслед за этим консорциум, состоящий из трех компаний — Digital Equipment Corporation (DEC), Intel и Xerox — примерно в 1980 году осуществил совместную разработку, в результате которой была определена версия Ethernet 1.0, обеспечивающая скорость передачи данных 10 Мбит/с. В 1983 году Институт инженеров по электротехнике и электронике (IEEE) выпустил стандарт IEEE 802.3, основанный во многом на версии Ethernet 1.0 и очень на нее похожий.
В 1985 году официальный стандарт IEEE 802.3 был опубликован, ознаменовав собой начало новой эры, что и привело к появлению сети Интернет несколькими годами позже.
С той поры Ethernet превратился в самую популярную и наиболее широко используемую сетевую технологию в мире. Многие проблемы, связанные с Ethernet, являются общими для многих сетевых технологий, поэтому понимание того, как эти проблемы решаются в сетях Ethernet, может послужить основанием улучшения общего понимания сетевых технологий.
10 Мбит/с (стандарт IEEE 802.3)
Данная категория сети Ethernet имеет отношение к первоначальной технологии локальных сетей, работающих со скоростью 10 Мбит/с. Ethernet может работать в различной проводной среде передачи данных, включая витую пару и коаксиальный кабель. Ethernet со скоростью 10 Мбит/с отличается от других высокоскоростных технологий Ethernet, таких, как FastEthernet, Gigabit Ethernet и 10 Gigabit Ethernet.
В зависимости от типа используемого кабеля различают следующие виды сетей 10 Мбит/с:
— 10BaseT — Ethernet на базе витой пары
— F10Base — Ethernet на базе оптоволокна
— 10Base2 — Ethernet на базе тонкого коаксиального кабеля
— 10Base5 — Ethernet на базе толстого коаксиального кабеля
Fast Ethernet (стандарт IEEE 802.3U)
Fast Ethernet включает в себя несколько спецификаций Ethernet 100 Мбит/с. Он обеспечивает десятикратное увеличение скорости передачи по сравнению со спецификацией 10BaseT Ethernet, сохраняя при этом такие качества, как формат фрейма данных, механизмы управления доступом к сетевой среде (MAC), а также максимальный размер передаваемого блока данных (MTU). Сходство между различными категориями сетей Ethernet позволяет использовать имеющиеся в наличии приложения 10BaseT и средства сетевого управления и в сетях стандарта Fast Ethernet.
Gigabit Ethernet (IEEE 802.3Z)
Сетевая технология Gigabit Ethernet занимает высшую ступень среди протоколов семейства Ethernet, но здесь скорость передачи увеличивается уже в 10 раз по сравнению с Fast Ethernet и достигает 1000 Мбит/с, или 1 гигабит в секунду (Гбит/с). За счет технологий Gigabit Ethernet клиентские машины в сети могут обмениваться между собой со скоростью 10/100 Мбит/с, а с сервером — со скоростью до 1000 Мбит/с.
За счет совместимости со стандартом Ethernet, а также с ранее инсталлированными коммутаторами и маршрутизаторами Ethernet и Fast Ethernet, сетевым администраторам нет необходимости переучиваться или повышать квалификацию специально для работы с новой технологией и обеспечения поддержки сетей стандарта Gigabit Ethernet.
Gigabit Ethernet для медного кабеля (IEEE 802.3AB)
Сетевая технология Gigabit Ethernet для медного кабеля (известная также как стандарт 1000BaseT) является расширенной версией стандарта Fast Ethernet. Данная технология предусматривает функционирование сетей Gigabit Ethernet на базе уже проложенных кабельных систем категорий 5е/6, тем самым создавая возможность для реализации высокоэкономичного технического решения. В результате большинство сетевых конфигураций Fast Ethernet, работающих по витой паре, могут также обеспечивать работу Gigabit Ethernet с использованием имеющейся сетевой инфраструктуры для значительного повышения производительности сети для особо требовательных к полосе пропускания приложений.
10 Gigabit Ethernet является по существу более быстрой версией технологии Ethernet. В ней используется протокол доступа к сетевой среде (MAC) стандарта IEEE 802.3 и такие же формат и размер фрейма. 10 Gigabit Ethernet поддерживает полнодуплексную связь так же, как Fast Ethernet и Gigabit Ethernet. Так как 10 Gigabit Ethernet является развитием технологий Ethernet, он поддерживает все интеллектуальные сетевые службы, основанные на Ethernet, включая многопротокольную маршрутизацию с использованием меток (MPLS), коммутацию уровня 3, качество и класс предоставляемых услуг (QoS), кэширование, выравнивание нагрузки сервера и использование политик администрирования сетей.
