Как и в случае коаксиального кабеля, волоконный кабель не стоит сгибать больше, чем на специфицированный минимальный радиус изгиба. Только в этом случае дело вовсе не в изменении электрического полного сопротивления, а в предохранении волокна от излома и сохранении угла полного отражения. Минимальный радиус изгиба различен для различных кабелей и даже может иметь несколько значений, в зависимости от уровней напряжения в кабеле. Превышение специфицированного радиуса изгиба приведет к усилению напряжения в волокне и даже может разрушить жесткие силовые конструкции.
Самое главное при манипулировании кабелем или при его укладке — чтобы изгибы были как можно более плавными.
Нередко
Конечно, следует избегать таких воздействий, но все же кабель способен выдержать нагрузки величиной до специфицированного значения механической прочности.
Механическая прочность выражается в н/м или кн/м. Например, кабель с механической прочностью в 10 кн/м может выдержать нагрузку в 1000 кг, распределенную на 1 метр кабеля (10Н — примерно такую силу дает масса 1 кг). Допустим, рабочий весит 100 кг и носит ботинки размера 9 (или 42 в европейской системе), а ширина ботинка составляет 100 мм. Если рабочий наступит одной ногой на кабель, то кабель выдержит нагрузку. Однако, если этот кабель переедет машина, то нагрузка может превысить максимально допустимую и кабель может быть поврежден.
Рис. 10.54. Различные типы разъемов оптоволоконных кабелей

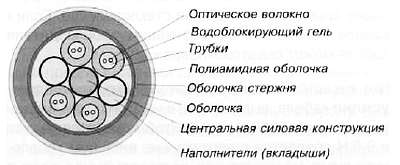

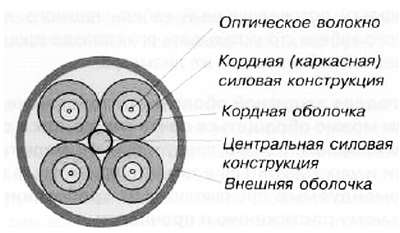

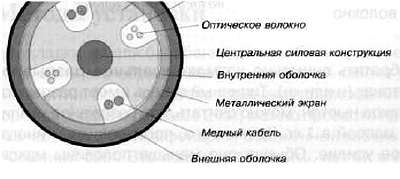

Рис. 10.55. Различные типы многоволоконного кабеля
Будьте осторожны в местах пересечения кабелей.
Нагрузка на кабель сильно увеличивается из-за малой зоны контакта — например, если человек наступит на кабели в точке их пересечения. Также и в перегруженном кабелепроводе — кабель может повредиться в точках сосредоточенной нагрузки, даже если нагрузка (вес над ним) не превышает допуска.
Оптический кабель обычно поставляется намотанным на деревянные барабаны с прочным пластиковым защитным слоем или деревянными планками по окружности барабана. При манипулировании кабельными барабанами помните об их весе. Наиболее уязвимые части кабельного барабана — это внешние слои кабеля. Следует особенно позаботиться о том, чтобы не возникало повреждений в том случае, когда барабаны складируются по вертикали и соседствуют с другими барабанами. Чтобы избежать таких проблем, следует складировать барабаны горизонтально. Если все же они лежат вертикально, то внешние края (ободы) барабанов должны соприкасаться. Барабаны не должны складироваться вперемешку. Если при разгрузке барабанов используется, например, вильчатый автопогрузчик, то не следует прикасаться к поверхности кабеля. Удерживайте барабан за обод или вдоль центральной оси.
До укладки кабеля барабаны должны быть проверены на предмет наличия признаков повреждения или неправильного обращения. Внешний слой кабеля должен быть тщательно осмотрен — нет ли царапин или вмятин. Если на кабеле замечены повреждения, то его следует пометить и отложить в сторону. Для короткого кабеля (меньше 2 км) можно провести
Излагаемые ниже предосторожности и методы очень похожи на все то, что мы раньше говорили по поводу укладки коаксиального кабеля, но поскольку это очень важный вопрос, мы еще раз пройдемся по этой теме.
Еще до укладки кабеля следует изучить трассу на предмет потенциальных проблем вроде острых углов, забитых кабельных каналов и т. п. После определения жизнеспособного маршрута, следует распределить кабель таким образом, чтобы точки соединения и подключения усилителей находились в доступных местах.
Важно, чтобы в местах будущих соединений был оставлен достаточный запас кабеля. В общем, для сращивания линейного типа перехлест должен составлять около 5 м. В местах, где кабель выходит из кабелепровода, следует оставить около 2.5 м.
Имейте в виду, что открытые концы кабеля должны быть защищены водонепроницаемыми колпаками. Чтобы избежать напряжений на изгиб или повреждений проезжающим транспортом, следует использовать трубы. На обоих концах кабельной линии оставляют часть кабеля определенной длины (в зависимости от планируемой конфигурации).
Самое главное при прокладывании кабеля под землей — это предотвращение повреждений, связанных с чрезмерными нагрузками в локальных точках (сосредоточенными нагрузками).
Такие нагрузки могут возникать в местах контакта кабеля с неоднородным материалом засыпки или неровностями траншеи. Повреждения могут проявиться сразу, а могут некоторое время оставаться незамеченными. Так или иначе, затраты на откапывание и ремонт кабеля очень велики, и лучше сразу постараться сделать все возможное для хорошей укладки.
При прокладывании кабеля в траншеях следует предпринять меры предосторожности от повреждения кабеля и снижения его срока службы.
Рис. 10.56. Оптоволоконные приемные модули
Главная защита от повреждений — укладка кабеля на слой песка толщиной 50-150 мм и засыпка сверху слоем песка 50-150 мм. Особое внимание следует уделить выкапыванию траншеи, дно которой должно быть ровным, без выступов. При закапывании траншеи следите за тем, чтобы в засыпке не было камней, которые могут повредить кабель.
Глубина траншеи зависит от типа почвы и от ожидаемой нагрузки на поверхности. В твердой породе понадобится траншея глубиной всего в 300 мм, а если почва мягкая и траншея пересекает дорогу, то траншея должна иметь глубину 1 м. Траншея в обычных условиях должна иметь глубину 400–600 мм и песчаную подстилку толщиной 100–300 мм.
Самая простая техника — это укладка кабеля прямо с барабана в траншею или в кабельный лоток (желоб). При прокладке очень длинных кабельных линий барабан помещается на транспортное средство, при этом он может свободно вращаться вокруг оси; барабан можно держать в руках, оперев его на металлическую ось. По мере продвижения машины (или человека) кабель сматывается с барабана прямо на свое место. Не торопитесь слишком и убедитесь в том, что кабель можно временно закрепить на регулярных интервалах до его конечного закрепления.
