После того как система была подключена, проложены все кабели, подключены и корректно настроены все телекамеры и цифровые видеорегистраторы, настало время настроить все компоненты системы видеонаблюдения для работы в сети.

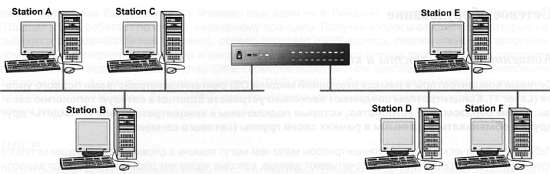

Так как все эти устройства подключены к локальной сети, то в первую очередь мы должны присвоить устройствам IP-адреса. На иллюстрации показано, что у каждого устройства уже есть свой IP-адрес из диапазона зарезервированных для локальных сетей адресов. В нашем случае никаких ограничений нет, и для каждого устройства мы можем использовать и любые другие уникальные адреса из этого диапазона.
Рис. 11.33. Пример
Если в той же сети присутствуют и другие устройства, которые не обязательно входят в состав системы видеонаблюдения, то необходимо следить, чтобы у них не оказались такие же IP-адреса. В этом случае лучше всего обратиться к системному администратору этой сети, который предоставит вам список свободных IP-адресов.
Если наша система видеонаблюдения строится на базе уже существующей локальной сети, то нужно четко себе представлять, что объем данных, которые передаются в системе видеонаблюдения, будет влиять на общую скорость передачи данных в сети.
Нельзя просто однозначно сразу сказать, насколько сетевая нагрузка системы видеонаблюдения повлияет на общую производительность сети, но все это можно измерить, после того как система видеонаблюдения будет установлена. Очевидно, что потоки данных в системе видеонаблюдения будут зависеть от структуры системы видеонаблюдения и характера ее использования. Если операторы будут вести постоянное наблюдение с помощью всех телекамер на компьютерных дисплеях, а сетевые телекамеры будут пересылать данные для записи на систему сетевого хранения, то сеть будет основательно загружена.
Справедливости ради нужно сказать, что любая цифровая система видеонаблюдения на основе уже существующей локальной сети создает серьезную дополнительную нагрузку. Особенно это будет заметно в сетях с изначально низкой пропускной способностью, таких, как 10-мегабитные сети Ethernet. В сетях с более высокой пропускной способностью, таких, как 100-мегабитные и особенно гигабитные сети, дополнительная нагрузка от цифровой системы видеонаблюдения будет заметна меньше, но многое зависит от масштаба и архитектуры системы. Практика показывает, что если сети используются в основном для передачи электронной почты и небольших файлов, то пользователи не заметят дополнительной нагрузки, но если по сети передаются большие объемы информации, то разница будет ощутима.
По этой причине имеет смысл разгрузить локальную сеть, отображая аналоговые телекамеры на видеомониторы. В большинстве цифровых видеорегистраторов для этой цели предусмотрены «сквозные» видеовыходы. Сеть же следует использовать только для просмотра архива или для переноса краткосрочных архивных записей с цифровых видеорегистраторов в долговременный архив сетевой системы хранения.
Также возможно использовать только очень небольшое число телекамер для постоянного наблюдения по сети, что снизит на нее нагрузку, и запрограммировать цифровой видеорегистратор так, чтобы он передавал изображение от остальных телекамер только по тревоге или при обнаружении движения. В то же время цифровой видеорегистратор будет вести постоянную запись, и, таким образом, ни одно важное событие не будет пропущено. И, наконец, во многих цифровых видеорегистраторах присутствует функция регулировки потоков передаваемой информации в зависимости от доступной пропускной способности сети.

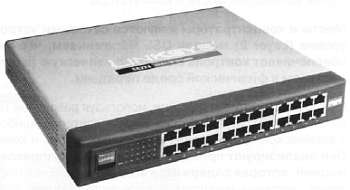

Если ни один из вышеперечисленных способов не решает проблему загруженности сети, то необходимо устанавливать отдельную
12. Дополнительное оборудование в системах видеонаблюдения
Многие компоненты систем видеонаблюдения можно отнести к дополнительным. Некоторые из них понятны и просты в использовании, другие более сложны. Начнем с очень простого механизма — поворотного устройства.
При заказе или проектировании системы видеонаблюдения сразу возникает вопрос: сколько телекамер будет входить в систему и какого типа — установленные фиксированно или на поворотном устройстве?
Фиксированные телекамеры устанавливаются на кронштейне, при этом используются объективы с фиксированным фокусным расстоянием, а телекамера «смотрит» только в одном направлении, не изменяя своего положения.
Альтернативой фиксированным телекамерам являются телекамеры, положение которых в пространстве можно изменять (с помощью поворотного устройства). Такая телекамера помещается на способную поворачиваться платформу, при этом обычно используются вариообъективы с сервоуправлением, так что весь комплекс может поворачиваться в горизонтальной и вертикальной плоскостях, увеличивать изображение объектов и осуществлять фокусировку.
В терминологии видеонаблюдения телекамеры этого типа называются «PTZ-камерами». Возможно, более подходящим термином будет «PTZF-камера» (Pan/Tilt/Zoom/Focus), или еще более точно «PTZFI», так как в последние годы к существующим характеристикам добавилось еще управление диафрагмой.
Однако более распространен термин «PTZ-камера», и мы будем использовать именно этот термин для обозначения телекамеры, которая, кроме функций поворота, наклона и увеличения, обладает функциями фокусировки и дистанционного управления диафрагмой.
Типичное поворотное устройство, представленное на рис. 12.1, имеет боковую платформу, на которую устанавливается нагрузка (телекамера с вариообъективом в термокожухе). Существуют поворотные устройства с верхним расположением платформы, они отличаются по величине номинальной нагрузки, которая зависит от центра тяжести нагрузки. В случае поворотных устройств с боковыми платформами центр тяжести располагается ниже, это означает, что из двух типов устройств (при одинаковых электродвигателях и вращающем моменте) боковая платформа имеет большую номинальную нагрузку. Из этого не стоит делать выводов о том, что поворотные устройства с платформой сверху хуже, разница касается только номинальной нагрузки, которая в последние годы не является столь критичной, так как размеры телекамер, объективов и, соответственно, кожухов, становятся меньше. (Поворотные устройства с боковым размещением телекамеры обеспечивают угол поворота в обеих плоскостях около 360°, в то время как при верхнем размещении — в горизонтальной плоскости около 360°, а в вертикальной около 60°. Прим. ред.)
