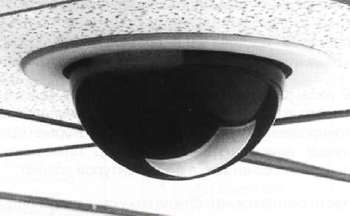

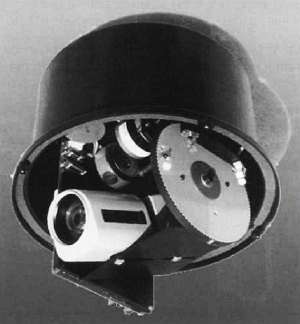

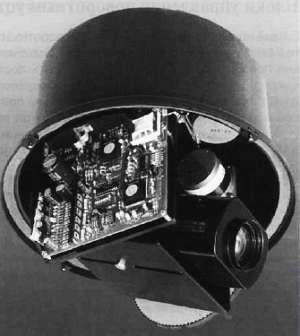

Рис. 12.12. Потолочная купольная камера
Кожухи используются для защиты телекамер от воздействия внешней среды и/или для маскировки направления видеонаблюдения.
Кожухи могут быть простыми в конструкции, установке и использовании, но они в равной мере могут влиять на качество изображения и срок службы телекамеры, если не защищают ее должным образом от дождя, снега, пыли и ветра, или если они низкого качества.
Кожухи

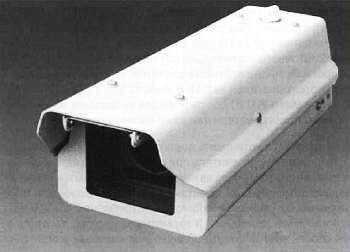

Рис. 12.13. Типичный уличный кожух для телекамеры
В последние годы много внимания уделялось эстетике и функциональности кожухов, в частности, простоте доступа для обслуживания, скрытию кабельной подводки и подобным вопросам.
В наши дни, с уменьшением размеров телекамер, вместо традиционных кожухов часто используются тонированные купольные системы, которые гораздо лучше вписываются в интерьер помещений и прекрасно сочетаются с архитектурой зданий. Часто считается, что стекло кожуха не имеет большого значения, но если стекло неподходящего качества, то оптические искажения и спектральные ослабления могут повлиять на качество изображения. Другой важный фактор — это прочность стекла, необходимая для защиты телекамеры в требующей этого обстановке. Оптическая точность и однородность еще более критичны для купольных камер, так как в этом случае более заметно влияние оптической точности и искажения стекла (пластика) на качество изображения. Тонированные купола часто используются для маскирования направления визирования телекамеры. В случае тонированных куполов следует учитывать ослабление света. Обычно оно составляет порядка одного F-числа, что соответствует ослаблению света в два раза.
Многие кожухи имеют встроенный подогрев и вентилятор. Подогрев может понадобиться в районах с большой влажностью, где ожидается много льда и снега. Обычно для стандартного кожуха достаточно мощности подогревателя 10 Вт. Подогреватели могут работать от источников электропитания 12 В постоянного тока, 24 В переменного тока или даже от сети. Прежде чем подключать подогрев, следует проверить соответствие питающего напряжения. Ничего страшного не случится, если подогреватель, рассчитанный на 240 В (или даже 110 В) подсоединить к источнику напряжения 24 В (хотя вы не получите достаточного нагрева), но вот наоборот поступать не рекомендуется. Также избегайте примитивных импровизаций, не проделав расчетов, например, не стоит использовать последовательное соединение двух подогревателей на 110 В вместо одного подогревателя 240 В (110 + 110 = 220). Небольшая разница (240 В вместо 220 В) достаточна для выделения избыточного тепла и может привести к быстрому перегоранию подогревателя или даже вызвать пожар.
Если требуется установить подогреватель в уже смонтированный кожух, то можно довольно просто сконструировать подогреватель при помощи резистора в 30–50 Ом и номинальной мощности 20 Вт (для 24 В переменного тока). Для автоматического управления подогревом можно использовать термореле с нормально замкнутыми контактами, срабатывающие при низкой температуре. Не забудьте при этом, что телекамера, имеющая мощность потребления в пару ватт, тоже работает как подогреватель, и если используется маленький и герметичный кожух, то этого тепла может хватить на то, чтобы исключить влажность внутри кожуха. Однако для снежных районов необходим хороший подогреватель, расположенный близко к стеклу кожуха.
Рис. 12.14. Угловой
Рис. 12.15. Важная характеристика кожуха — удобный доступ к телекамере
В районах с высокими температурами следует использовать вентиляторы, иногда их можно комбинировать с подогревателями. Источник электропитания для вентилятора может быть либо переменного, либо постоянного тока; следует выбирать вентиляторы хорошего качества, так как вентиляторы постоянного тока рано или поздно приведут к возникновению искр от вращения щеток, наводящих помехи на видеосигнал.
Итак, подогреватели и вентиляторы — это дополнительные заботы, но если вам все же приходится их устанавливать, то убедитесь в том, что вы правильно подали на них необходимое напряжение. Обычно они включаются и выключаются автоматически, в зависимости от понижения или повышения температуры, и не нуждаются в ручном управлении.
Если в систему предполагается добавить блок омыватель/очиститель, то потребуется специальный кожух. Специальный — потому что потребуется согласование между механизмом очистителя и окном кожуха. Следует отметить, что в случае использования блока омыватель/очиститель, приемник сигналов телеуправления должен иметь выход для управления этими функциями. Это может быть 24 В, 220–240 В или 110 В переменного тока. Другая проблема при использовании омывателя — всегда нужно проверять, что в емкости омывателя имеется достаточное количество чистой воды.

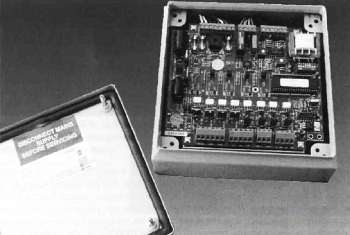

Кожухи и боксы (в которых размещают приемники сигналов телеуправления), подверженные воздействию окружающей среды, классифицируются по индексу защиты — IP-рейтингу. Эти числа определяют степень устойчивости к механическим воздействиям и различным уровням агрессивного воздействия пыли и влаги.
Большинство кожухов хорошо защищены от воздействия окружающей среды, но для некоторых специализированных систем может потребоваться еще более сильная защита. Системы, которые могут подвергнуться нежелательному вмешательству человека или механизмов, нуждаются в вандалозащищенных кожухах; в этом случае необходимо использовать специальное, небьющееся стекло (обычно лексан), а также специальные крепежные винты. Для дополнительной безопасности в систему могут быть добавлены тамперные датчики. В таком случае сигнал тревоги при вскрытии кожуха поступает в центр управления, обычно от приемника сигналов телеуправления — если в нем заложена такая опция.
И наконец, бывают пуленепробиваемые, взрывостойкие и подводные кожухи, но это редкие, специально разрабатываемые и очень дорогие приспособления. Поэтому мы не будем рассматривать их в этой книге, но если вам захочется узнать о них побольше, свяжитесь с местным поставщиком. (Отметим еще взрывобезопасные кожухи, допускающие их установку в помещениях, где категорически недопустимо искрообразование. Прим. ред.)
Рис. 12.16. Специализированный кожух с водяным охлаждением для температур до 1300 °C
Большинство систем видеонаблюдения с наружными телекамерами используют как естественные, так и искусственные источники света для улучшения условий наблюдения. Очевидно, что в системах для видеонаблюдения в помещении используются искусственные источники света, хотя в некоторых случаях освещение является смешанным, например, когда солнечный свет проникает в помещение сквозь окна.
