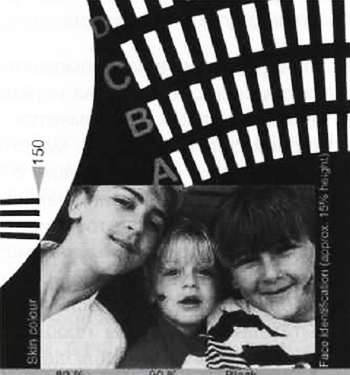

Разные алгоритмы сжатия дают разные искажения изображения (артефакты компрессии). Например, для JPEG будет характерна блочность, связанная с тем, что перед сжатием все изображение разбивается на блоки размером 8x8 пикселов, тогда как вейвлет-сжатие будет размывать участки изображения с малым количеством деталей. Качество сжатия проще всего оценивать по нижнему правому углу испытательной таблицы, где помещены лица детей. Впрочем, другие элементы таблицы тоже могут сообщить немало полезной информации о качестве того или иного изображения в зависимости от выбранного уровня сжатия, но этому уже нужно
Рис. 14.21. Сжатие изображения JPEG (слева) и Wavelet (справа)
Программируемый генератор тестовых сигналов TPG-8 представляет собой очень удобный инструмент, пригодный для проведения тестирования различного оборудования, применяемого как в видеонаблюдении, так и в вещательном телевидении.
Поскольку генератор TPG-8 можно запрограммировать (в нем можно сохранить как готовые таблицы, так и созданные самостоятельно в любом графическом редакторе), то вы можете протестировать самые разные характеристики и особенности интересующего вас оборудования.
Впрочем, с помощью генератора TPG-8 чаще всего исследуют следующие характеристики и особенности:
1. Полоса пропускания (МГц).
2. Линейность, гамма-коррекция и износ видеомонитора.
3. Оптимальные яркость и контраст для видео монитора.
4. Цифровая запись и воспроизведение видеоизображения, а также качество экспортированного кадра.
5. Минимальный и максимальный уровень видеосигнала для данного устройства.
6. Качество линии передачи видеосигнала или приемопередатчиков.
7. Проблемы «земляной петли».
8. Искажение изображения в результате оцифровки.
9. Динамический диапазон видеосигнала.
10. Согласовано ли волновое сопротивление, или имеется ли отражение сигнала от конца линии.
11. Качество воспроизведения на видеомагнитофоне или цифровом видеорегистраторе.
12. Функции идентификации и распознавания лица в системе.
13. Функция распознавания автомобильных номеров в системе.
Помимо универсальных испытательных таблиц, существует большое количество других таблиц, которые можно адаптировать под ваши нужды и сохранить в генераторе TPG-8. Мы со своей стороны всячески поощряем разработку таких таблиц и обмен ими. Наиболее интересные и полезные таблицы мы постараемся разместить на нашем сайте www.cctvlabs.com. где вы сможете их бесплатно скачать.
Рис. 14.22. Генератор
Как пользоваться TPG-8
Когда в типичной системе видеонаблюдения мы сталкиваемся с некачественным изображением на видеомониторе, то «виновата» в этом может быть любая часть видеотракта.
Вот несколько часто встречающихся причин:
— Сама телекамера
— Плохая настройка объектива
— Некорректная настройка заднего фокуса
— Отсутствие согласованной нагрузки и плохой контакт разъемов кабеля
— «Земляная петля»
— Превышение максимальной дистанции передачи
— Внешние электромагнитные помехи
— Некорректные настройки усилителя
— Низкое качество записи (высокий уровень сжатия)
— Низкое разрешение записывающего устройства
— Некачественный монитор или неудачные настройки монитора и т. д.
Даже этот далеко неполный список показывает, что для многих инсталляторов, монтажников и инженеров окажется невозможным исправить ситуацию, так как решение проблемы займет слишком много времени или будет очень дорогостоящим.
Именно в такой ситуации TPG-8 будет незаменимым помощником.
Подключив TPG-8 вместо телекамеры, вы автоматически исключите целый ряд проблем, связанных с телекамерой, объективом и возможной «земляной петлей». Это возможно благодаря тому, что TPG-8 — это портативное устройство, которое точно генерирует видеосигнал с постоянными характеристиками, а поскольку питание автономное от внутренних батарей, то не возникнет и «земляной петли».
После того как мы подключили TPG-8 вместо телекамеры и выбрали нужное тестовое изображение, мы можем просмотреть его на другой стороне, записать, сравнить и проанализировать полученные результаты.
Зная то, что TPG-8 генерирует всегда один и тот же качественный видеосигнал с размахом ровно 1 В, как это установлено аналоговыми стандартами телевидения PAL или NTSC, мы легко можем сравнивать и интерпретировать результаты с имеющимся эталоном.
Самым большим достоинством генератора TPG-8 является то, что он полностью программируемый, а это означает, что вы не ограничены только 8 таблицами, которые находятся в нем по умолчанию. В любое время вы можете создать новые таблицы или скачать в Интернете дополнительные с нашего веб-сайта .
Более того, вы можете модифицировать любую из существующих таблиц и даже добавить туда свой логотип или название своей компании, а это уже скрытая реклама.
TPG-8 поставляется с дополнительной программой TPG Navigator, записанной на компакт-диске. Это программное обеспечение работает на стандартном персональном компьютере под управлением операционной системы семейства Windows. Поскольку TPG-8 подключается через интерфейс USB, то соответствующий разъем должен присутствовать в вашем компьютере. Программа TPG Navigator используется для просмотра и записи изображений в тестовый генератор, если вы хотите заменить таблицы, записанные по умолчанию. Вы всегда сможете их восстановить, так как они поставляются в комплекте с TPG Navigator.
