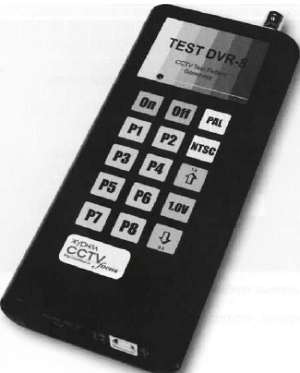

TEST DVR-8 это:

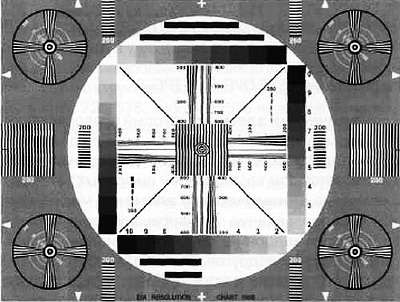

1. Восемь различных испытательных таблиц.
2. Загрузка любых изображений через USB-интерфейс.
3. Полностью цифровое формирование видеосигнала.
4. Диапазон изменения уровня выходного видеосигнала 0.3–1.4 В с шагом 0.05 В.
5. Видеовыходы: S-Video и BNC.
6. Стандарты видеосигнала PAL и NTSC.
7. Питание от сети, USB, 3-х аккумуляторов типа АА.
8. Подзарядка аккумуляторов от сети или USB-интерфейса.

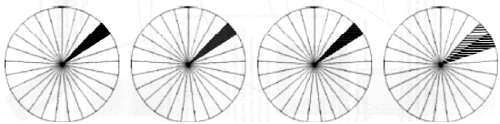

9. Динамический элемент, который накладывается на изображение одной из таблиц.

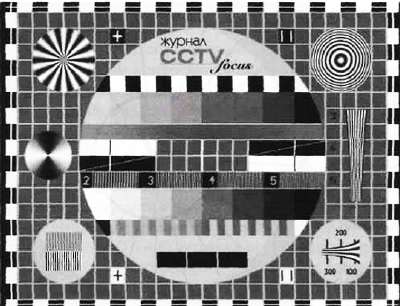

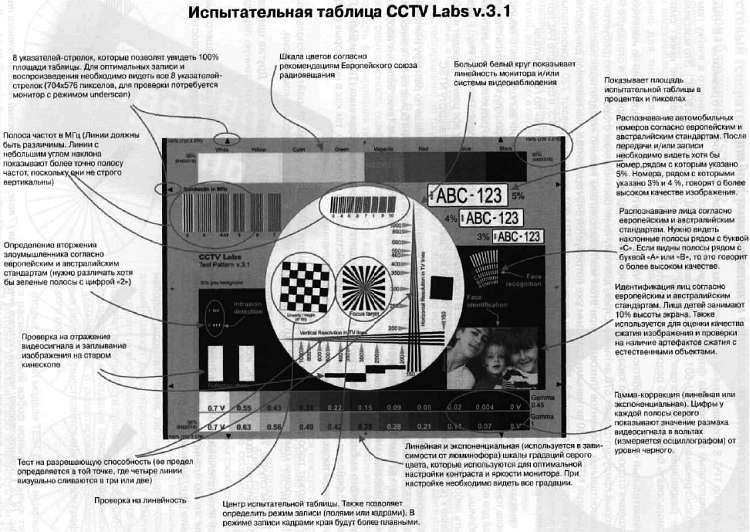

Рис. 14.31. Набор
Что можно протестировать?
Тестовый генератор будет полезен, если нужно проверить:
1. полосу частот видеосигнала;

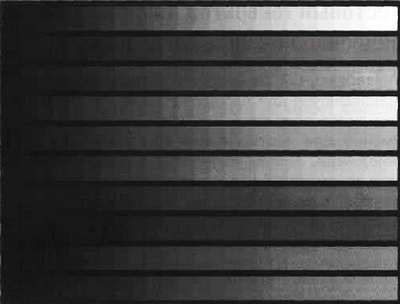

2. линейность и гамма-коррекцию, оптимальную контрастность и яркость видеомонитора;
3. согласовано ли волновое сопротивление или имеется ли отражение сигнала от конца линии, качество длинного кабеля;
4. качество воспроизведения видеомагнитофона и других средств аналоговой передачи или воспроизведения. А также просто незаменим при оценке:

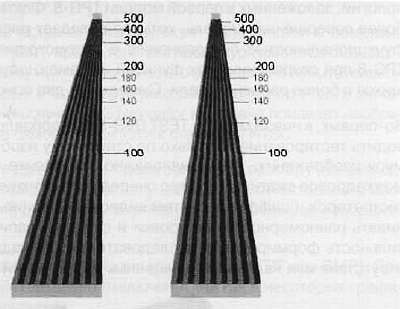

5. разрешающей способности изображения по вертикали или горизонтали, динамического диапазона, цветопередачи после оцифровки изображения при различных стандартах (JPEG, MPEG-2, MPEG-4, Wavelet, JPEG 2000 и т. д.) и уровнях сжатия;
6. геометрических искажений после оцифровки видеоизображения;
7. динамического диапазона уровня видеосигнала на входе цифрового видеорегистратора (DVR);
8. среднего размера кадра видеоизображения (кбайт) эталонных реальных сцен при различных уровнях сжатия и разрешениях кадра при записи на жесткий диск;
9. равномерности отображения, записи и воспроизведения видеоизображения.
Например, для того чтобы измерить разрешающую способность, оценить динамический диапазон, цветопередачу видеоизображения в цифровых видеорегистраторах, сетевых видеосерверах после оцифровки и сжатия, вовсе не обязательно использовать телевизионную камеру, это даже противопоказано, потому что изначально закладывается ошибка при позиционировании испытательной таблицы, освещенности и всего тракта обработки изображения, начиная с объектива и заканчивая преобразованиями сигнала. Другое дело — тестовый генератор с образцовыми сигналами испытательных таблиц и разными видами реальных сцен.

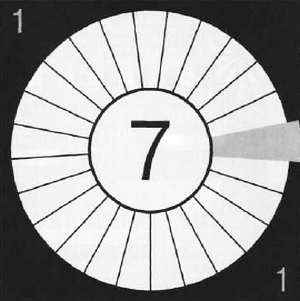

Рис. 14.32. Наложение
Приложения
(Термины и определения даются в трактовке автора и без комментариев. Прим. ред.)
Aberration. Аберрация. Термин из оптики, обозначает все эффекты, влияющие на точность воспроизведения изображения относительно исходной сцены.
AC. Alternating current. Переменный ток.
Activity detection. Обнаружение активности. Имеющаяся в некоторых видеомультиплексорах функция детектирования движения в поле зрения подсоединенной телекамеры для повышения скорости обновления записи.
AC/DC. Переменный ток/постоянный ток.
A/D, AD, А/Ц. Обычно обозначает аналого-цифровое преобразование.
ADC. Аналого-цифровое преобразование. Обычно это относится к первому каскаду электронного устройства, выполняющего преобразование аналогового сигнала (видео, аудио, управляющего и т. п.) в цифровой формат.
AGC. Automatic gain control. АРУ. Автоматическая регулировка усиления. Часть электронной схемы с обратной связью, поддерживающее напряжение на определенном уровне.
ALC. Automatic light control. APO. Автоматическая регулировка освещенности. Часть схемы автоматической регулировки диафрагмы, функционально аналогичная компенсации встречной засветки в фотографии.
Aliasing. Наложение спектров. Интерференция дискретных данных. Происходит при проецировании на ПЗС-матрицу изображения с высокими пространственными частотами и известно также под названием муаровый эффект. Эффект может быть минимизирован при помощи оптического низкочастотного фильтра.
Alphanumeric video generator (text inserter). Генератор формирования символов в видеосигнале (генератор текста). Устройство ввода дополнительной информации, обычно накладывающейся на воспроизводимое изображение; объем информации может меняться от одного-двух символов до текста, занимающего весь экран. Такие генераторы в качестве опорного сигнала для вставки текста используют синхроимпульсы видеосигнала; это значит, что, если видеосигнал имеет низкое качество, то и стабильность текста тоже будет низкой.
Amplitude. Амплитуда. Максимальное значение сигнала.
Analog signal. Аналоговый сигнал. Представление данных в виде непрерывно меняющихся значений. Аналоговый электрический сигнал характеризуется различными значениями напряжения или тока (вольт или ампер) и является электрическим представлением исходного возбуждения (звука, света) в пределах динамического диапазона системы.
ANSI. American National Standards Institute. Национальный Институт Стандартизации США.
