Этот метод самый дешевый, хотя может давать нестабильность фазы — из-за сильных промышленных нагрузок, включаемых и выключаемых непредсказуемым образом. И все же, это самый простой путь.

Есть даже решение для случая, когда различные телекамеры подключены к различным источникам питания, — это так называемая регулировка V-фазы, регулятор расположен на корпусе телекамеры, что позволяет электронике телекамеры обеспечить синхронизацию даже при разности фаз до 120°. Следует отметить, что низковольтные телекамеры переменного тока (24 В АС) более популярны и более практичны, чем высоковольтные, и главным образом потому, что они безопаснее.

Некоторые телекамеры спроектированы для приема видеосигнала предыдущей

телекамеры и синхронизации по этому сигналу. Этот процесс называется синхронизация типа «master-slave» (ведущий-ведомый).

Соединяя все телекамеры в такую цепочку, можно получить синхронизированную систему, где одна телекамера будет ведущей (master), а все остальные — ведомыми (slave). Для этого все телекамеры должны быть соединены дополнительным коаксиальным кабелем, кроме кабеля для передачи видеосигнала.

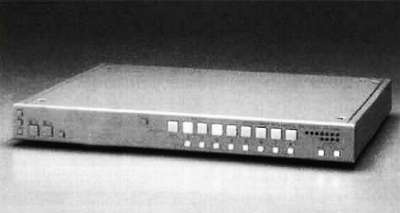

И все же не каждый последовательный видеокоммутатор может использовать преимущества синхронизированных телекамер. Коммутатор должен иметь еще и опцию переключения по кадровому синхроимпульсу. Только тогда коммутатор может переключать синхронизированные сигналы в момент вертикального синхроимпульса, так что переключение будет гладким, без перемещения изображения по вертикали. Коммутаторы без этой опции переключаются произвольным образом, не в конкретно определенный период видеосигнала. Если время наблюдения настроено на конкретное значение, то коммутатор с опцией переключения по вертикальному синхроимпульсу срабатывает с учетом этой величины, но только в период вертикального синхроимпульса. Таким образом, переключение происходит чисто, в период вертикального гасящего импульса, и не дает «срыва» изображения на экране видеомонитора.

Обычные видеокоммутаторы, не обладающие этой опцией, будут переключать сигнал в любой момент процесса вывода изображения, и это может произойти, например, на середине развертки поля. Если телекамеры синхронизированы, эффекта срыва кадровой синхронизации не будет, но все же оператор будет наблюдать излом изображения из-за резкого переключения с одного сигнала на другой в середине выводимого поля изображения.

Та же концепция переключения применима и для старшего брата последовательного видеокоммутатора — матричного видеокоммутатора.

Рис. 7.4. Элементы кадрового синхроимпульса

Матричные видеокоммутаторы

Матричный видеокоммутатор (Video Matrix Switcher — VMS) приходится старшим братом последовательному коммутатору. Матричный видеокоммутатор (VMS) является мозгом системы и входит в состав больших систем видеонаблюдения.

Если мы расположим на схеме видеовходы против видеовыходов, то получим матрицу — отсюда и название «матричный». Довольно часто матричные видеокоммутаторы называют узловыми (cross-point). Узлы (или точки пересечения) — это электронные переключатели, которые в любой момент могут подключить любой вход к любому выходу, сохраняя при этом режим согласования нагрузки.

Так, один видеосигнал может быть выбран одновременно более чем на одном выходе. А несколько входов могут быть выбраны для переключения по одному выходу, только в этом случае мы получим последовательное переключение между несколькими входами, так как иметь более одного видеосигнала на одном выходе в один момент времени невозможно.

Таким образом, матричный видеокоммутатор по существу представляет

собой большой последовательный коммутатор с рядом усовершенствований:

— VMS может контролироваться несколькими операторами. Вспомните: последовательный коммутатор имеет кнопки на передней панели, так что только один оператор может управлять системой в данный момент времени. Матричным видеокоммутатором может одновременно управлять дюжина операторов и даже более. В этом случае каждый оператор обычно контролирует один видеоканал. В зависимости от модели VMS может быть достигнут определенный уровень интеллектуального управления. Операторы могут иметь равные или различные приоритеты, зависящие от их положения в структуре безопасности.

— VMS обрабатывают сигналы со многих видеовходов и подают их на большое число выходов, но, что наиболее важно, их число может быть легко расширено просто добавлением модулей.

— В состав VMS входят цифровые контроллеры для управления поворотными устройствами и объективами. Клавиатура обычно имеет встроенный джойстик или кнопки, служащие управляющими элементами, а в месте установки телекамеры имеется так называемый PTZ-блок (приемник сигналов телеуправления), который по сути входит в систему VMS. PTZ-блок обменивается с матричным видеокоммутатором цифровой информацией и управляет поворотным устройством и вариообъективом и, возможно, другими дополнительными устройствами (такими как омыватель/очиститель стекла термокожуха телекамеры).

— VMS генерирует код идентификации телекамеры, время, дату, имя оператора системы, сообщения тревоги в блоке выводимой на экран информации, накладываемой на видеосигнал.

— VMS имеет множество входов и выходов тревоги и может быть расширен до практически любого их количества. Возможна любая комбинация тревог, вроде N/O (нормально разомкнутые контакты), N/C (нормально замкнутые контакты) и их логические комбинации OR (ИЛИ), NOR (ИЛИ-НЕ), AND (И), NAND(H-HE).

— Мозгом устройства является микропроцессор, его использование позволяет матричным видеокоммутаторам выполнять сложные задачи по управлению видеосигналом и сигналами тревоги. Вечно растущие требования к мощности и производительности обработки приводят к тому, что микропроцессоры становятся все дешевле и мощнее. Сегодня эти сложные операции выполняет современный персональный компьютер. Вследствие этого установка VMS превращается в задачу программирования, сложную, но вместе с тем предоставляющую огромную мощность и гибкость: парольная защита для обеспечения безопасности, регистрация данных, тестирование системы, переконфигурирование по модему и пр. Последнее веяние — это использование графического интерфейса пользователя в среде Windows™ или OS/2™, сенсорных экранов, графического представления зоны наблюдения, модифицируемого при изменении зоны и многое другое.

— Разработчику системы или руководителю VMS может показаться сложным устройством, но он прост и дружественен по отношению к оператору и, что еще более важно, быстр в отклике на чрезвычайные ситуации.

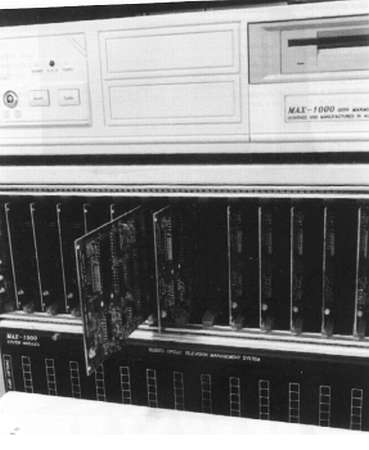

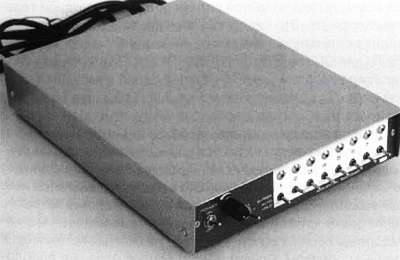

Рис. 7.5. Усовершенствованный матричный видеокоммутатор

Рис. 7.6. Матричный видеокоммутатор Махрго в Star City Casino (Сидней) обрабатывает сигналы более чем от 1000 телекамер с записью более чем на 800 видеомагнитофонов
