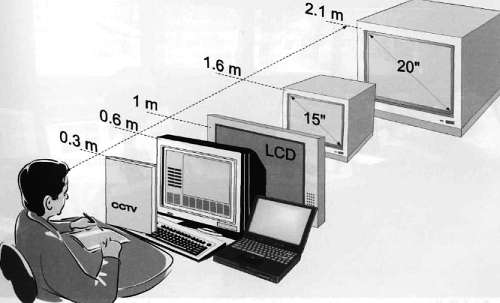

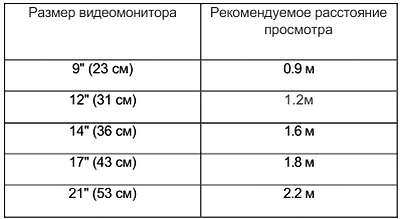

Это иллюзия, которая обусловлена различным расстоянием до экрана и его размерами. (С увеличением размера экрана становится заметней строчная структура растра, что обусловлено конечным сечением луча кинескопа при постоянном числе активных строк. Прим. ред.)
Помимо традиционных видеомониторов с электронно-лучевой трубкой, существуют и другие способы отображения, которые можно использовать при построении современных систем видеонаблюдения. В этой связи нужно упомянуть проекционные мониторы, проекторы, ЖК-мониторы и плазменные мониторы. У каждого из них имеется своя специфика, которую нужно учитывать при проектировании и инсталляции системы
Рис. 6.20. Изображение на центральном проекционном мониторе появляется только по тревоге, привлекая внимание оператора
Характеристики люминофора кинескопа имеет нелинейный характер. Это означает, что при отображении линейного видеосигнала (непрерывное возрастание от уровня черного (О В) до уровня белого (0.7 В) яркость люминофора на экране будет возрастать нелинейно. Характеристика черно-белого видеомонитора «ток электронного луча — обеспечиваемая лучом яркость» имеет вид параболической функции с показателем степени 2.2.
Идеально нам хотелось бы иметь систему видеонаблюдения, в которой бы осуществлялось линейное воспроизведение уровней яркости и цветов. Но так как характеристика слоя люминофора ЭЛТ далеко не линейна, нам приходится это компенсировать. Легче всего компенсацию сделать в телекамере. Если характеристику ПЗС-телекамеры «яркость-напряжение» (обычно линейную) электронным образом модифицировать к виду, обратному характеристике ЭЛТ (1/2.2=0.45), то мы получим линейную систему камера-монитор.
Если поместить две кривые (камеры и монитора) в одну систему координат, то они расположатся симметрично относительно прямой в 45°. Это походит на математический символ у (гамма), отсюда и название этой характеристики.
На практике, если гамма-коэффициент телекамеры не комплементарен характеристике видеомонитора, качество изображения не будет столь же хорошим. Это отразится на неестественном воспроизведении уровней яркости: на высококонтрастном изображении будут отсутствовать детали в среднем диапазоне яркостей.
Гамма-коэффициент большинства черно-белых видеомониторов равен 2.2, тогда установка по умолчанию для черно-белой телекамеры должна быть равна 0.45. Естественно, ПЗС-телекамеры имеют линейный гамма-коэффициент (1).
Цветные видеомониторы особенно чувствительны к гамма-эффекту, и, как упоминалось выше (в разделе «Цветное телевидение»), системы NTSC и PAL спроектированы для двух различных допускаемых значений гамма-коэффициентов цветного люминофора. Теоретически в NTSC гамма-коэффициент должен быть равен 2.2, но на практике люминофоры ближе к 2.8, как предполагается в PAL.
Более высокие значения гамма-коэффициента выглядят как более высококонтрастное изображение. Понятно, что это зависит не только от стандарта (NTSC или PAL), но также и от типа люминофорного покрытия кинескопа видеомонитора.
В настоящее время вопросу гамма-коррекции нужно уделять еще больше внимания, так как мы все чаще используем стандартные компьютерные дисплеи для просмотра цифровых видеозаписей.
Следует помнить, что различные операционные системы, видеодрайверы и программы управляют гамма-коррекцией по-разному.
Жидкокристаллические
Принцип работы технологии ЖК столь же значительно отличается от ЭЛТ, как ПЗС-камеры отличаются от телекамер с передающими трубками, так как в ЖК-мониторах изображение формируется не развертывающим электронным лучом, а путем адресации жидкокристаллических ячеек, которые поляризуются в различном направлении при подаче напряжения на их электроды. Значение напряжения определяет угол поляризации, что в свою очередь определяет прозрачность каждого пиксела, формируя таким образом элементы изображения. На раннем этапе развития технологии жидкие кристаллы были очень нестабильны, а сама технология была непригодна для массового производства, но сейчас ситуация изменилась.
ЖК-мониторы также называют LCD-дисплеями, TFT-мониторами и плоскопанельными дисплеями.
Среди достоинств ЖК-технологии необходимо упомянуть отсутствие высоковольтных компонентов, отсутствие износа люминофорного слоя, так как он отсутствует (т. е. неограниченный срок службы экрана). (С последним утверждением трудно согласиться, так как яркость лампы подсветки со временем снижается. Прим. ред.)
Еще более привлекательными ЖК-мониторы делают их небольшие габариты, отсутствие геометрических искажений, низкое энергопотребление и отсутствие влияния электромагнитных полей, как в случае с ЭЛТ-мониторами.
Кроме того, цена на ЖК-мониторы постоянно снижаются, в то время как яркость и контраст повышаются. Это одна из основных причин, по которой потребители переходят с традиционных ЭЛТ-мониторов на ЖК-мониторы, тогда как предыдущие ЖК-технологии были неэффективны, имели большое время отклика и обеспечивали низкий контраст.
Хотя существует много вариантов ЖК-технологии, их можно условно разделить на две группы: пассивная ЖК-технология DSTN (dual-scan twisted nematic, экран с двумя полями сканирования на сверхскрученных нематических жидких кристаллах), которая сейчас практически не используется, и активно-матричная ЖК-технология TFT (thin film transistor, экран на тонкопленочных транзисторах), которая сейчас применяется почти повсеместно.
ЖК-экран состоит из нескольких слоев, которые расположены в следующем порядке (от зрителя): поляризационный фильтр, стекло, электрод, ориентирующий слой, слой жидких кристаллов, ориентирующий слой, электрод, стекло и поляризационный фильтр.
В разрезе TFT-дисплей напоминает многослойный бутерброд. На крайних сторонах такого бутерброда расположены стеклянные подложки, между которыми находятся тонкопленочные транзисторы, цветовой фильтр, обеспечивающий первичные цвета красного, зеленого и синего, и слой жидких кристаллов. За ними, дальше всего от зрителя находится флуоресцентная подсветка, которая работает на просвет, подсвечивая пикселы сзади.
