— MPEG-7 — Новый стандарт, предназначенный для описания аудиовизуального содержимого.
— MPEG-21 — Новый стандарт, описывающий общую структуру взаимодействия всех объектов MPEG и пользователей.
— Н.264 — Самый новый стандарт сжатия, который базируется на Н.263 и MPEG-4 (AVC), который предлагает широкий выбор качества, включая более эффективное сжатие для форматов телевидения высокой четкости (заявлено о втрое большей эффективности по сравнению с MPEG-2).
Теперь проанализируем их по отдельности.
JPEG
JPEG расшифровывается как объединенная
JPEG — это стандартизированный принцип сжатия изображений, который использует DCT-преобразование для уменьшения избыточности изображения. Он ориентирован только на неподвижные цифровые изображения, при этом разрешение изображения в стандарте не прописано. Такими стоп-кадрами в телевидении могут служить либо телевизионные поля, либо телевизионные кадры.
Хотя JPEG широко используется в цифровой фотографии и веб-приложениях, этот стандарт применяется и в видеонаблюдении, где сжатие применяется к оцифрованному видео (телевизионным кадрам и полям), которые обрабатываются как независимые изображения.
Впрочем, JPEG содержит и раздел рекомендаций для сжатия без потерь (с коэффициентом сжатия примерно 2:1), но нас больше интересует способ сжатия JPEG с потерями, когда можно получить коэффициенты сжатия, превышающие 10:1, без заметного ухудшения качества. Работа JPEG основывается на преобразовании блоков, состоящих из 8x8 элементов изображения, на основе дискретного косинусного преобразования (Discrete Cosine Transformation — DCT).
Если изображение с высокой степенью сжатия увеличить, то четко проявляется его блочная структура. Можно достичь степени сжатия до 100 раз. JPEG известен как способ сжатия с потерями, означающий, что, если изображение подвергнется сжатию, то при декомпрессии нельзя получить изображение точно такого же качества, как оригинал. Тем не менее, коэффициенты сжатия, достигаемые с помощью сжатия JPEG, довольно высоки (превышают 10:1), и некоторая потеря качества изображения представляется несущественной для человеческого глаза. JPEG разработан с учетом известных ограничений человеческого глаза, таких, как невосприятие очень мелких деталей цветности, как и мелких деталей яркости в рассматриваемом изображении.

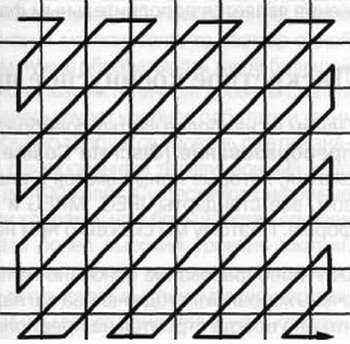

Рис. 9.31. Разбиение на блоки при сжатии JPEG
Для каждого отдельного компонента цвета изображение делится на блоки 8x8, из которых составляется все изображение. Над этими блоками выполняется дискретное косинусное преобразование. Обычно внутри блоков 8x8 значения пикселов изменяются мало. Поэтому энергия имеет низкую пространственную частоту. Преобразование, которое может быть использовано для представления энергии несколькими коэффициентами, является двумерным дискретным косинусным преобразованием блоков 8x8. Это преобразование, широко изучаемое с точки зрения применения его к сжатию изображений, явилось чрезвычайно эффективным для сильно коррелированных данных.
JPEG хранит полную цветовую информацию: 24 бита на пиксел (16 миллионов цветов); можно сравнить, например, с GIF (другая популярная среди пользователей ПК техника сжатия), который может хранить только 8 бит на пиксел (256 или меньшее количество цветов). Полутоновые изображения (в
Имеется довольно любопытное наблюдение, которое заключается в том, что JPEG-файл черно-белого изображения всего на 10–25 % меньше, чем полноцветный JPEG-файл визуально подобного качества.
Рис. 9.32. Изображение испытательной таблицы CCTV Labs при записи полями (сжатие JPEG, размер файла 49 кбайт). Увеличенный фрагмент (справа).
Рис. 9.33. Изображение испытательной таблицы CCTV Labs при записи полями (сжатие JPEG, размер файла 15 кбайт). Увеличенный фрагмент (справа).
Кроме того, следует отметить, что JPEG не подходит для штрихового рисунка или текста, поскольку дискретное косинусное преобразование непригодно для очень резких черно-белых переходов.
JPEG может быть использован для сжатия данных из различных цветовых пространств, таких, как RGB (видеосигнал основных цветов изображения), YCbCr (преобразованный видеосигнал) и CMYK (палитра, используемая в издательских системах), поскольку он обращается с цветами как с отдельными компонентами. Наилучшие результаты по сжатию достигаются, если компоненты цвета независимы (некоррелированны), как это имеет место в YCbCr, где большая часть информации сосредоточена в яркости, а меньшая — в цветности.
Поскольку файлы JPEG, записываемые в системе видеонаблюдения, независимы друг от друга, они легко могут быть воспроизведены в обратном направлении. При этом скорость воспроизведения может быть увеличена или уменьшена, а кроме того, они могут быть скопированы в виде отдельных файлов или группы файлов.
M-JPEG
В системах видеонаблюдения используется стандарт сжатия, производный от JPEG, который называют motion JPEG (M-JPEG). На самом деле M-JPEG не существует как отдельный стандарт, скорее он относится к быстрому потоку изображений JPEG, которые могут быть воспроизведены с достаточно высокой скоростью, создавая при этом иллюзию движения. Поскольку зависимости между отдельными последовательными кадрами не берутся в расчет, такой способ позволяет получить только относительно небольшой уровень сжатия по сравнению со стандартами, использующими сжатие видеоизображения, такими, как семейства Н.26х или MPEG, которые описаны далее. Впрочем, M-JPEG используется некоторыми производителями многоканальных цифровых видеорегистраторов.
M-JPEG никогда не был предметом международной стандартизации, a JPEG не определяет стандарт передачи, поэтому реализации M-JPEG у разных производителей несовместимы между собой. Для увеличения степени сжатия иногда еще используется и сжатие разницы между двумя соседними кадрами. Этот вариант тоже не является стандартным, поэтому для воспроизведения таких записей потребуется программное обеспечение того же производителя.
Wavelet (вейвлет)
