Наличие водяных часов, не связанное с египетским влиянием, известно и у других древних культур. Примерно около 650 г. до н.э. ассирийцы строили конические водяные часы с круглыми концентрическими временными шкалами, с диапазоном от 2 до 24 ч. Эмпедокл из Акраганта упомянул примерно в 450 г. до н.э. о водяных часах, предназначенных для измерения времени, представляемого ораторам во время судебных процессов. Водяные часы древних ораторов были, по существу, большими амфорами, внутренняя поверхность которых имела форму, образованную вращением параболы или эллипсоида. В такой амфоре высотой около 1 м и шириной несколько более 40 см находилось при ее заполнении около 1 гл воды. При диаметре отверстия истечения в 1,4 мм требовалось почти 10 ч на полное опорожнение сосуда. Время, истекшее после начала истечения воды, указывалось на шкале, имевшейся на поплавке. Поплавок опускался в амфоре равномерно, поскольку уменьшение скорости истечения компенсировалось уменьшающимся
Роль водяных часов бывала различной. Военный историк Айнаяс, писавший около 360 г. до н.э., упоминает о том, что с помощью водяных часов измерялась продолжительность ночных дозоров.
Простая форма первых водяных часов постепенно обогащалась новыми элементами. То, что «клепсидра» не зависела от света Солнца, сделало из водяных часов прибор, пригодный для непрерывного измерения времени и днем, и ночью. Отсюда вытекали и различные стремления к изобретению остроумных гидравлико-пневматических механизмов для звуковой сигнализации о времени, для освещения часов ночью и т.д. Такие элементы можно найти у целого ряда водяных часов арабского происхождения, о проникновении которых в Китай есть упоминание уже от 202 г. до н.э. в труде Чау-ли.
Самая интересная эра водяных часов связана с Грецией, куда они попали сравнительно поздно, лишь около 400 г. до н.э., и это произошло, по всей вероятности, благодаря Платону. Поистине легендарной фигурой в области изготовления «клепсидр» стал известный греческий механик Ктезибий Александрийский, живший примерно 150 лет до н.э. Тогда в Греции измеряли время планетными часами (день и ночь имели одинаковое количество часов, длина которых измерялась применительно к сезону года). Римский архитектор Витрувий даже называет Ктезибия в своей девятой книге об архитектуре изобретателем водяных часов. Хотя это утверждение неправильно, все же нельзя отрицать, что Ктезибию принадлежит решающая роль в техническом усовершенствовании водяных часов.
Сохранились сообщения о двух приборах — часах Ктезибия, которые ввиду своих особых достоинств заслуживают хотя бы краткого описания. В часах, приводимых водяным колесом, Ктезибий осуществил идею передачи сил и движения зубчатым механизмом, проект которого еще в IV в. до н.э. теоретически наметил Аристотель, но практически использовал лишь Ктезибий. Зубчатая передача соединяла ведущий механизм со шкалой времени, расположенной на цилиндрической поверхности поворотной колонны и разделенной вертикальными прямыми на четыре основных поля. Система из 24 наклонных линий образовывала, собственно говоря, часовую шкалу для измерения планетных часов. Колонна со шкалой, приводимая водяным колесом, вращаясь вокруг своей оси, совершала один оборот в год. Поэтому и камеры водяного колеса в нижней части часов заполнялись водой медленно, причем вода подавалась в небольшом количестве по особому трубопроводу. Статуэтка со стрелкой двигалась с помощью специального поплавкового механизма, управляемого другой статуэткой, находящейся на другой стороне часов. Слезы — водяные капли, — капающие из глаз статуэтки, накапливались в сборники-подставки, откуда через трубопровод текли в поплавковую камеру стрелочного механизма. Кроме того, эти часы имели еще специальное устройство, которое через определенные интервалы выбрасывало на чашку мелкие камешки (это было звуковой сигнализацией ночных часов).
Вторые часы Ктезибия усовершенствованы. Они отличаются от первых тем, что их стрелка в верхней части с циферблатом управлялась поплавком, подвешенным на цепи, навернутой вокруг вала стрелочного указателя. Лунный календарь с зодиаком в нижней части часов тоже приводился в движение водяным колесом, камеры которого были закреплены непосредственно на задней стороне зодиаковой плиты.
На аналогичном принципе построил намного позднее свои часы Оронтий Финаэус. Схема этих часов сохранилась в сочинении «De solaribus horologies», изданном в Париже в 1560 г.
Введение водяных часов в Риме тесно связано с цензором П. Корнелием Сципионом Назикой, который в 172 г. до н.э. первым ознакомил римлян с этим видом часов. То, что здесь водяные часы быстро привились, подтверждается находкой римских водяных часов с календарем, обнаруженных при раскопках в Зальцбурге и у Цайнота. И Витрувий описал примерно в 24 г. до н.э. водяные часы с поплавком, у которых движение поплавка переносилось цепью на циферблатный круг с неподвижной стрелкой.
Башня ветров в римской агоре (место собраний, площадь) в Афинах, построенная македонским геометром Андроником Кирргестом примерно в 75 г. до н.э., является одним из небольших античных сооружений, сохранившихся неповрежденными, хотя их внутреннее оборудование, естественно, не сохранилось. В детальном исследовании остатков каналов в полах и в стенах, выполненном в 1965 г. Нобелем и Прицом, было реконструировано внутреннее устройство здания, центром которого были водяные часы с поворотным краном, снабженным звездной картой и «солнцем». Весь этот комплекс приводился в движение водяным механизмом. Клепсидры в сочетании с астрономической
В отличие от солнечных часов характер водяных часов позволял широко развивать некоторые их механические элементы. В руках опытных и одаренных воображением мастеров возникли выдающиеся произведения, отличающиеся высокой художественной ценностью и оригинальной функциональностью. К таким произведениям бесспорно относятся бронзовые водяные часы, изготовленные в период 799-807 гг., которые Гарун-аль-Рашид послал в подарок Карлу Великому. Эти часы с богатыми орнаментальными украшениями имели часовой циферблат и каждый час провозглашали звуковым ударом металлического шара, который выскакивал из часов на декоративную решетку. В полдень у этих часов открывались ворота и из них выезжали рыцари. Этот необычный элемент говорит о том, что тогда была развита техника автоматических движущихся фигур, с которой мы в широком масштабе встречаемся в Европе лишь немного позднее — в период готики, а затем снова в XVIII в. во времена короля автоматических механизмов и движущихся фигур-автоматов француза Вокансона.
Упомянутый дорогой подарок калифа не был в истории водяных часов единственным. Значительно раньше, еще в 490 г., король западных готов Теодерик выбрал именно водяные часы для подарка королю Гундебальду в Бургундии. Подобная идея пришла в голову в середине VIII в. папе Павлу I, подарившему французскому королю Пипину Короткому художественно украшенные водяные часы. В 1232 г. император Фридрих II получил в подарок от султана Саладина из Багдада большие астрономические водяные часы. Многочисленные упоминания о водяных часах и их популярности в средневековых королевских дворцах встречаются и в письмах различных правителей. Из них мы узнаем, например, что Альфонс X пользовался при своих астрономических исследованиях не только свечечными и ртутными часами, но и водяными часами.

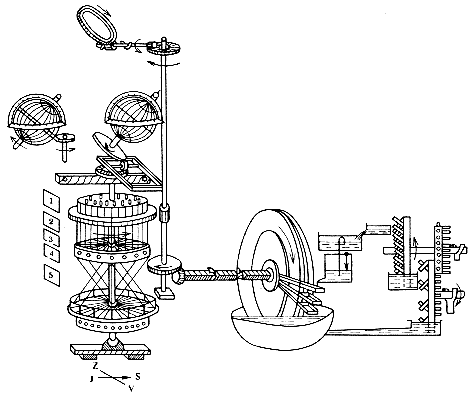

Рис. 4а. Реконструкция пагодных астрономических часов, XI в.
Очень старую традицию водяные часы имели в Китае. Сооружением таких часов здесь начали заниматься примерно в то же время, когда в Греции Герон изобретал свои гидравлические и пневматические механизмы. Тогда Чанг Хенг построил небесный глобус, приводимый в движение силой воды. Значительно более сложным часовым прибором с водяным приводным механизмом, изобретенным уже в христианскую эру около 725 г., являются водяные часы И-Хсинга. Верхом совершенства несомненно был проект больших пагодных астрономических водяных часов, разработанный в 1090 г. и осуществленный Су-Сунгом с сотрудниками в Кай фенге в провинции Хонан — в тогдашней столице китайской империи. Эти часы имели сигнальное устройство времени, похожее на то, которое имелось у водяных часов Ктезибия. Астрономическая часть часов Су-Сунга имела форму армилярной сферы и небесного глобуса. Внешний вид и общая схема этих часов видны на реконструкции, выполненной Христиансеном и приведенной на рис. 4а, б. Особенностью этих часов является большое водяное колесо с замкнутым кругооборотом воды, приводящее в движение часы в целом и являющееся некоторой аналогией механического спуска, появившегося позднее в Европе у первых механических часов. Существуют пока еще неподтвержденные предположения о какой-то связи водяного «спускового» механизма Су-Сунга со спусковым механизмом механических часов. Во всяком случае многие считают, что принцип регулятора хода пагодных астрономических часов Су-Сунга является важным соединительным звеном между водяными и механическими хронометрическими приборами.

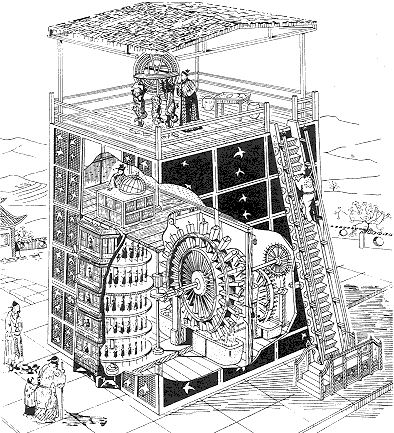

Рис. 4б. Реконструкция пагодных астрономических часов, XI в.
Средневековый арабский инженер Аль-Язари написал в 1206 г. книгу, в которой он, помимо описания различных механизмов, уделил существенную часть водяным часам для измерения текущего солнечного времени и других постоянных интервалов времени. В шести из десяти глав книги он детально описывает водяные часы с различными фигурными элементами, а в остальных главах он знакомит читателей с некоторыми видами огневых свечных часов. Книга Аль-Язари является свидетельством высокого уровня средневековой механики на Ближнем Востоке. Необычайное исполнение этих часов и их остроумная конструкция заслуживают того, чтобы мы описали хотя бы один из хронометрических приборов Аль-Язари — водяные часы с флейтовым сигнальным устройством для измерения постоянных интервалов времени.
