Чем дальше в сторону наклонения может уходить центр величины – чем больше плечо остойчивости, тем труднее перевернуть судно, т. е. тем оно остойчивее. Именно поэтому широкое судно всегда будет заметно остойчивее узкого. На четырехвесельном яле, имеющем ширину 1,6 м, гребцы могут вставать и ходить без особого риска, а вот на академической восьмерке шириной 0,7 м достаточно одному гребцу сильнее упереться ногой или чуть выше поднять весло, чтобы возник угрожающий крен!
Особенно важно иметь достаточную ширину на самых малых судах. Заметно влияет на их остойчивость и полнота ватерлинии, т. е. показатель того, какую долю прямоугольника, стороны которого составлены максимальной длиной и шириной, занимает площадь действующей

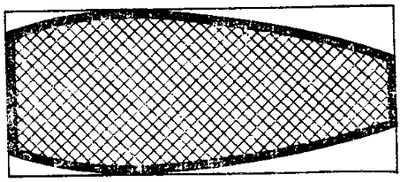

Ватерлиния тузика.
Большая полнота ватерлинии является одной из важных мер обеспечения остойчивости.
Остойчивость, особенно при малых углах наклонения, во многом зависит и от формы корпуса – от распределения объемов подводной части корпуса. Ведь, в конечном счете, остойчивость определяется не просто шириной действующей ватерлинии, а положением «точки опоры» – центра фактически погруженного объема.
С точки зрения остойчивости наименее выгодны полукруглые сечения, по условиям ходкости часто применяемые для водоизмещающих судов; близкие к полукруглому сечения имеют корпуса гребных академических лодок, а также относительно узких и длинных катеров, не рассчитанных на глиссирование. Прямоугольное сечение обладает более высокими характеристиками начальной остойчивости; такого рода сечения делают на лодках минимальной длины – тузиках и челноках-плоскодонках. Если же раздвинуть подводные объемы к бортам за счет уменьшения осадки (и объема) в средней части, остойчивость выиграет еще больше: подобную форму имеют корпуса таких новейших универсальных малых лодок, как, например, «Спортиак» и «Дельфин».

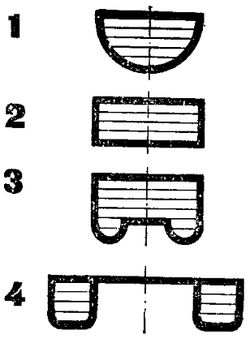

Влияние формы поперечного сечения корпуса малого судна на остойчивость.
Ширина ватерлинии и водоизмещение одинаковы. Характеристики начальной остойчивости варианта 1 будут в несколько раз выше, чем варианта 4.
Идя по тому же пути, можно еще больше увеличить остойчивость, разрезав корпус вдоль – по ДП – и расставив узкие половинки на какую-то ширину. Так мы подошли к идее двухкорпусного судна, которая находит воплощение в конструкциях как тихоходных плавучих дач или надувных плотов, так и рассчитанных на рекордные скорости гоночных моторных либо парусных катамаранов.
С увеличением углов наклона все большее значение приобретает и форма надводной части корпуса в районе, входящем в воду при крене. Наглядный пример – отсутствие остойчивости у имеющего круглое сечение бревна: при любом его «крене» – повороте вокруг оси – никакого дополнительного объема в воду не входит, форма погруженной части и положение ЦВ не изменяются, восстанавливающего момента не возникает.
По той же причине вреден и некогда модный завал бортов на моторках. Оно и понятно: при нарастании крена ширина ватерлинии не только не увеличивается, а иногда и наоборот – уменьшается! Поэтому на резких поворотах нередко переворачивались старые «Казанки», имевшие завал бортов внутрь в и без того довольно узкой кормовой части.
И наоборот: мерами, повышающими остойчивость, являются развал бортов и закрепление по их верхним кромкам дополнительных элементов плавучести. Объяснение простое: при крене входят в воду объемы именно там, где они нужнее всего для опоры – где они дают большое плечо. В принципе, судно с развалом шпангоутов в надводной

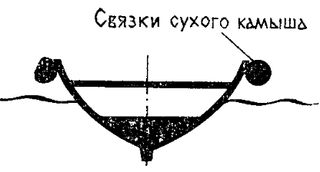

Поперечное сечение запорожской «чайки».
Сочетание выгодных с точки зрения ходкости полукруглых поперечных сечений подводной части с большим развалом бортов и закреплением дополнительных элементов плавучести по верхним кромках бортов.
По сути дела тем же приемом пользуются наши туристы-парусники, прикрепляя к бортам байдарок надувные баллоны. Еще более эффективным средством повышения остойчивости байдарок при плавании под парусом служат бортовые поплавки, смонтированные на поперечинах. На ровном киле они идут над водой и не тормозят движение. Когда же давление ветра на парус накреняет байдарку-тримаран, подветренный поплавок входит в воду и служит дополнительной опорой, расположенной очень выгодно – далеко от ДП.
Подобной же цели служат и различные бортовые наделки на глиссирующих моторных судах – були и спонсоны: они улучшают остойчивость катера или мотолодки и на стоянке и на ходу. Та же «Казанка» становится более безопасной даже при эксплуатации с «Вихрем» благодаря установке дополнительных объемов плавучести – кормовых булей, входящих в воду при явной перегрузке кормы или при крене на стоянке. При движении прямо вперед нижняя рабочая поверхность булей находится выше ходовой ватерлинии, а при опасных для «Казанки» резких поворотах эта поверхность начинает «работать»: образующаяся на ней при глиссировании гидродинамическая подъемная сила препятствует увеличению крена на циркуляции.

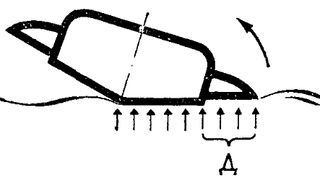

Работа булей «Казанки» при резких поворотах на ходу.
При крене начинает работать нижняя поверхность буля. Образующаяся на ней при глиссировании гидродинамическая подъемная сила D препятствует нарастанию крена.
Длина действующей ватерлинии, хотя и в меньшей мере, чем ширина, тоже существенно влияет на остойчивость самых малых судов. Вот показательный случай. Однажды испытывалась секционная туристская байдарка. В одноместном трехсекционном варианте лодка оказалась слишком «спортивной»: те, кто не имел опыта гребли на «академичках», неизменно опрокидывались у самого берега. Однако достаточно было добавить еще одну среднюю секцию длиной 0,8 м, как та же самая лодка становилась «спокойным» туристским судном.
Остойчивость очень тесно связана с другим мореходным качеством судна – непотопляемостью. Подчеркнем: оба этих качества и значительной мере определяет фактическая высота надводного борта. Если надводный борт низкий, то уже при небольших углах крена палуба будет входить в воду, начнет уменьшаться ширина действующей ватерлинии, а с этого момента станет падать плечо остойчивости и восстанавливающий момент. Открытые – беспалубные лодки после входа в воду верхней кромки борта сразу заливаются и опрокидываются (именно так пострадали не искушенные в теории корабля васюкинцы!). Ясно, что чем выше надводный борт, тем больше и допустимый угол крена, критическое значение которого называют углом заливания.
