Из массы нереализованных проектов обращают на себя внимание некоторые интересные конструктивные решения. Для достижения высокой вероятности поражения цели был разработан ряд ракет со шрапнельной боевой частью. Головка такой ракеты вмещала в себя от 130 до 400 металлических шариков, снаряженных зажигательным составом (тип BS или Brandsplitter; буквально — «зажигательно-осколочная»). Вышибным зарядом направленного действия шарики выбрасывались на цель веером (примерно 30 градусов). Согласно результатам испытаний, шарик с дистанции 200 метров мог пробить обшивку и стенку топливного бака самолета и воспламенить вытекающий бензин.
Рис. 149.
Эффективность применения оружия зависела от дистанции до цели (оптимальная дальность 600—1200 метров, в зависимости от калибра ракеты), взаимного положения обоих самолетов (наилучшие результаты достигались при стрельбе в плоскости полета цели), а также дальности разрушения головной части ракеты от цели (наилучшим являлось расстояние около 80 метров).
При атаке крупных, многомоторных и маловосприимчивых даже к большому количеству попаданий самолетов предполагалось использовать боевые части типа MS (Minensplitter — «минно-взрывная осколочная»), в которые укладывали 33 цилиндрических стержня, снабженных четырьмя небольшими стабилизаторами и кумулятивной БЧ (каждый весом 1 кг, в том числе 0,42 кг взрывчатки).
Стержни выбрасывались вышибным зарядом по направлению к цели, а их взрыватели срабатывали при контакте с целью.
Боевые части типа BS и MS использовали на 150-мм ракетах R 50/BS, 210-мм R 100/BS и R 100/MS, 300-мм R50/BS; на завершающем этапе войны проводили работы над 420-мм ракетой. Наиболее детально проработанным стал вариант R 100/BS, чье серийное производство началось в январе 1945 года. Из 250 заказанных ракет к концу войны изготовили только 25 экземпляров. Незавершенным остался проект доработки 500-кг авиабомбы («ракетный» калибр 420 мм) в качестве неуправляемой ракеты SC 500RS.
Интересным с конструктивной точки зрения стал проект 150-мм НАР «Drahtmantel» («Проволочная сеть»), разрабатывавшийся заводом «Waffenfabrik Brunn». Ее шрапнельная боевая часть имела сходные с образцом R 100/BS характеристики. Для достижения более высокой скорости полета ракеты оснащалась облегченной камерой сгорания, изготовленной из стального листа толщиной всего 1–1,5 мм. Необходимая прочность устройства обеспечивалась внешней оплеткой стальной проволокой с прочностью на разрыв 800 мегапаскалей. Оборудованная таким образом камера сгорания выдерживала внутреннее давление до 30 мегапаскалей, но следствием нагрева ее тонких стенок при работе ракетного двигателя стала сильная температурная деформация кожуха. Удовлетворительные результаты были достигнуты только после значительного увеличения толщины стен камеры. Цилиндрический брусок пороха диаметром 112 и длиной 856 мм разгонял «Драхтмантель» примерно до 500 м/с. Предусматривалось также использование заряда, горящего при низком давлении (как у ракеты R4/M) — с его применением отпадала нужда в плетеном проволочном кожухе.
В 1944 году было принято решение о принятии ракеты на вооружение — ВВС получили установочную серию НАР (1000 единиц). Результаты опытных стрельб неизвестны. В случае неудовлетворительного итога войсковых испытаний планировалось переработать ракету для использования в ПВО. Рассматривался вопрос о разработке подобной НАР калибром 210 мм, но работы над ней не вышли из стадии первоначального проекта.

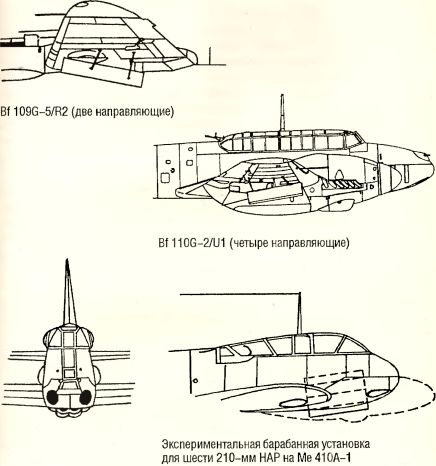

Рис. 150. Подвеска 210-мм НАР на боевых самолетах.
Мысль об создании авиационных ракет класса «воздух-поверхность» пришла в голову немцам достаточно поздно, хотя их противники — американцы, англичане и русские с успехом применяли ракеты для штурмовки наземных целей еще в начале войны. Первые импровизированные образцы такого вооружения начали использоваться только в 1944 году. Наиболее детально проработанными стали противотанковые ракеты. Их первые типы создавались на основе гранаты РПГ R-Pz.B. 54/1 «Панцершрек» (смотри
Вследствие острого цейтнота и настоятельных требований Министерства авиации максимально ускорить принятие на вооружение противотанковых ракет, конструкторы чаще всего брали за основу уже имеющиеся образцы НАР и наспех приспосабливали их к новым задачам. По имеющимся данным, параллельные работы велись над несколькими образцами ракет.

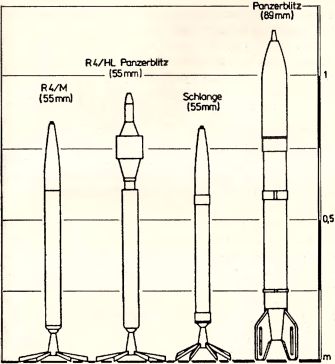

Противотанковая НАР «Panzerblitz 1.» существовала по крайней мере в трех вариантах. Основой для нее стала 80-мм W.Gr.43 (переработанная советская М-8), в которой первоначальная фугасная боевая часть была заменена кумулятивной (бронепробиваемость до 90 мм). Ракета развивала скорость около 374 м/с. Другая версия «Панцерблица» возникла путем соединения боевой части РПГ «Панцершрек» с несколько доработанным двигателем 80-мм ракеты. Удовлетворительная форма головной части достигнута путем применения баллистического колпака. По некоторым данным, при запуске с самолета удалось добиться значительной точности стрельбы (рассеивание— 0,001 дальности полета), то есть примерно каждая шестая ракета попадала в цель.
Ракеты запускались с направляющих рельсового типа либо со сбрасываемой ПУ (восемь направляющих). При залповом огне в результате взаимного воздействия тепловых следов ракет несколько падала точность стрельбы. Основным недостатком системы стало требование резкого ограничения скорости самолета в момент ракетного залпа.
Для обеспечения лучшей бронепробиваемости (150–180 мм) в варианте «Panzerblitz» кумулятивная боевая часть калибром 130 мм скомбинирована с двигателем 55-мм ракеты R4/M. По причине увеличения общей массы боеприпаса на 1 кг максимальная скорость упала до 370 м/с, что было признано неудовлетворительным. Кроме того, боевая часть оказалась несколько слабой для эффективной борьбы с танками. Поэтому была выпущена лишь небольшая серия этих ракет, которые с декабря 1944 года использовались на Восточном фронте в качестве вооружения штурмовиков Fw 190F-8.
Последней известной конструкцией является ракета «Panzerblitz» 3. На ней вновь применен двигатель от R4/M, вариантов боевой части было несколько. Первоначальная увеличенная фугасная БЧ вскоре была заменена кумулятивной, которая обеспечивала пробивание 120-мм гомогенной брони. По некоторым данным, кумулятивная боеголовка была заимствована у РПГ «Панцершрек», по другим — разработана на основе 75-мм кумулятивного снаряда Hl.Gr.43. Сохранившиеся фотографии подтверждают первую точку зрения. После запуска ракета должна была развить скорость 480 м/с (при использовании пороха, горящего при низком давлении — до 570 м/с). Несмотря на настоятельную нужду в мощном противотанковом средстве этот образец НАР (обозначение R4/HL) не удалось пустить в серийное производство; было изготовлено всего несколько опытных образцов. Ракету должны были запускать со стандартных направляющих НАР R4/M.
Немцы проводили работы по установке НАР «воздух — поверхность» практически на всех образцах бомбардировщиков и штурмовиков. Например, на двухмоторном штурмовике Hs 129В испытывалась подвеска 210-мм ракет W.Gr. 42, 280-мм WK, 70-мм «Panzerblitz 1» и 55-мм «Panzerblitz 2». На Fw 190 различных модификаций число устанавливавшихся серийных и экспериментальных ракет было еще больше.
Рис. 151. Установка противотанковых гранатометов «Panzerfaust 100» на самолете Вu 181.
