В работе [3] была проверена возможность удаления ЦВЗ при помощи аддитивных шумов. Был исследован наихудший случай аддитивного искажения ЦВЗ: шум, который «придерживается» порога маскирования сигнала с ЦВЗ. Опыты по обнаружению ЦВЗ были произведены на сегментах аудио сигнала длиной 50 участков по 512 отсчетов с присутствием или без ЦВЗ, при воздействии наихудшего варианта шума. Вероятность обнаружения ЦВЗ и вероятность ложного обнаружения были соответственно равны 1 и 3.1285 * 10– 4, для порога 0,7.
Проведенные в [3] исследования показали, что данная система
Несмотря на то, что в рассмотренном методе используются свойства, присущие аудиосигналам, он может быть после некоторой модификации успешно применен и для внедрения информации в видео.
8. СКРЫТИЕ ДАННЫХ В ВИДЕОПОСЛЕДОВАТЕЛЬНОСТЯХ
Наиболее популярными стандартами кодирования видео являются MPEG-2 и MPEG-4. В настоящей главе приведены методы внедрения информации в видео, сжимаемое по стандарту MPEG-2.
Стеганографические методы, применяемые для встраивания информации в видео, сжатое по стандарту MPEG-2 (далее — MPEG), должны работать в реальном времени. Способы встраивания ЦВЗ, работающие в реальном времени, должны отвечать нескольким требованиям и, в первую очередь они должны быть слепыми и обладать малой вычислительной сложностью. Таким образом, единственно приемлемыми являются методы, встраивающие данные непосредственно в поток сжатых данных, чтобы избежать лишних вычислений, как это показано на рис. 8.1.

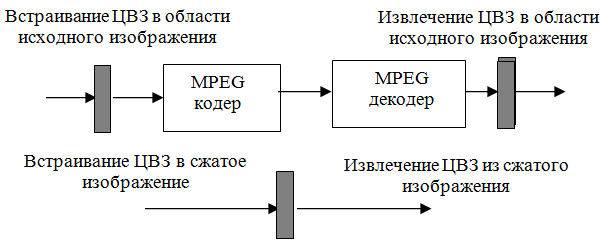

Рис. 8.1. Встраивание / извлечение ЦВЗ в развернутые данные и осуществление этой же операции со сжатыми данными.
Кроме того, операция по внедрению ЦВЗ не должна увеличивать размер сжатых видео данных. Если размер данных увеличивается, то могут возникнуть проблемы при передаче потока видео данных по каналу фиксированной скорости.
Перед тем, как перейти непосредственно к обсуждению способов встраивания ЦВЗ низкой вычислительной сложности, необходимо кратко описать собственно стандарт сжатия видеоданных MPEG [8].
8.1. Краткое описание стандарта MPEG и возможности внедрения данных
Основная идея сжатия по MPEG состоит в том, что из всего потока данных полностью передаются только некоторые кадры, для остальных же передается их отличие от других кадров.
Поток видеоданных в MPEG имеет иерархическую синтаксическую структуру. Каждый уровень содержит один или более подчиненных уровней, как это показано на рис. 8.2. Последовательность видеоданных разделяется на множество групп кадров (ГК), представляющих собой множество видеокадров, непосредственно следующих друг за другом в порядке показа. Далее, кадры подразделяются на слои и макроблоки. Низший уровень, блоковый, состоит из блоков яркости и цветности макроблока.

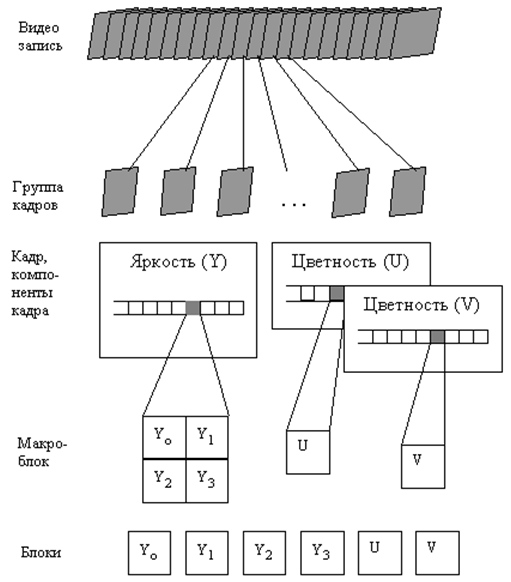

Рис. 8.2. Многоуровневая синтаксическая структура MPEG.

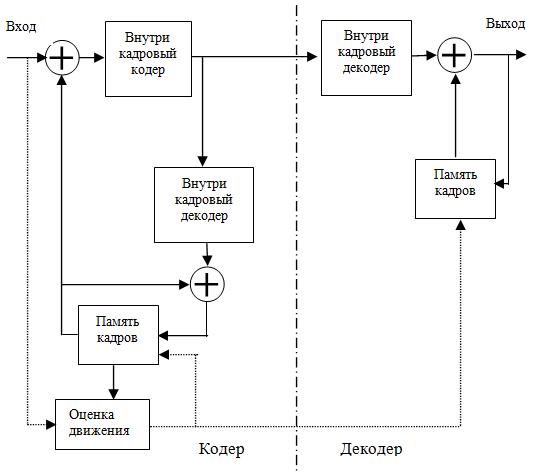

Рис. 8.3.
Алгоритм сжатия MPEG основан на гибридной схеме кодирования [12]. Как показано на рисунке 8.3, эта схема объединяет межкадровое (ДИКМ) и внутрикадровое кодирование последовательности видеоданных.
В пределах ГК временная избыточность среди видеокадров уменьшается за счет применения ДИКМ с временным предсказанием. Это означает, что одни кадры предсказываются по другим. Затем результирующая ошибка предсказания кодируется. В стандарте MPEG используются три типа кадров:
— I-кадры — intra-кадры, кодируются без ссылок на другие кадры, содержат неподвижное изображение и вдобавок используются для построения других типов кадров;
— Р-кадры — предсказуемые кадры, которые кодируются со ссылкой на предыдущий (с точки зрения приемника) принятый (I) или (Р) кадр;
— В-кадры двусторонне интерполируемые кадры, которые кодируются наиболее сложным образом. Такой кадр может строиться и на основе предыдущего кадра, и на основе последующего кадра, и как интерполяция между предыдущим и последующим кадрами.
Закодированная ГК всегда начинается с I-кадра для обеспечения доступа к потоку видеоданных с любой случайной точки. ГК образуется из 12 кадров. Таким образом, при частоте 25 кадров в секунду, I-кадр приходит не реже чем один раз в 0,48 секунды. Вместе с ним восстанавливается полная в той или иной мере идентичность изображения.
На рисунке 8.4 показан пример группы кадров с использованием трех типов кадров и связями между ними.

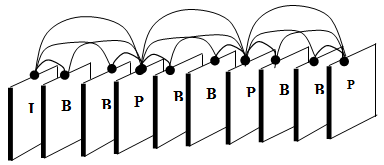

Рис. 8.4. ГК с использованием трех типов кадров и связями между ними.
Изображение представляется в формате YUV, то есть одним каналом яркости и двумя каналам цветности. Изображение в канале яркости — это, по существу, черно-белое изображение. Известно, что зрительная система человека более чувствительна к изменениям в канале яркости, нежели в каналах цветности. Поэтому компоненты U и V могут быть подвергнуты большему сжатию, чем Y.
Каждый компонент I-кадра разбивается на блоки 8*8 пикселов, затем каждый блок подвергается дискретному косинусному преобразованию (ДКП).
После ДКП в каждую ячейку блока вместо значения яркости (цветности) ставится коэффициент ДКП. Таким образом, получается двумерный энергетический спектр участка изображения. Энергетический спектр изображения обычно сосредотачивается в низкочастотных коэффициентах. Чем меньше отличаются друг от друга значения соседних пикселов, тем ближе к нулю значения более высокочастотных коэффициентов ДКП. Коэффициенты ДКП квантуются.
Р-кадры (В-кадры кодируются практически аналогично) также разбиваются на блоки 8*8 пикселов и затем сравниваются с некоторым опорным кадром. Затем возможны 3 случая:
