Интересной особенностью рассмотренного дизеризованного квантователя является то, что ошибка квантования не зависит от входного сигнала [43].
Дизеризованный квантователь может применяться и в развитии техники расширения спектра сигнала в стеганографии. Изменение обычного метода встраивания с расширением спектра заключается в простой замене сложения на операцию квантования. Вложение информации при помощи сигналов с расширением спектра может быть представлено как
где u —
где
6.2.2. Обзор алгоритмов встраивания ЦВЗ с использованием скалярного квантования
А31 (C.-J. Chu [44]). В данном алгоритме к цветному изображению первоначально применяется пятиуровневое целочисленное вейвлет-преобразование. ЦВЗ представляет собой последовательность ±1. Модификации подвергаются только высокочастотные коэффициенты голубой компоненты, так как человеческий глаз наименее чувствителен к искажениям в этой области спектра. Перед встраиванием ЦВЗ двоичное представление коэффициентов сдвигается вправо, а после встраивания — влево. За счет этого достигается робастность к возможному последующему квантованию. Коэффициенты встраиваются в соответствии со следующей формулой:
где
Извлечение ЦВЗ происходит в отсутствие исходного изображения, а искаженный коэффициент голубого канала оценивается на основе близлежащих коэффициентов. При этом находится разность между принятым коэффициентом и его оценкой, и бит ЦВЗ определяется исходя из ее знака:
А32 (Hsu [42]). В этом алгоритме в качестве ЦВЗ используется бинарное изображение размером вдвое меньше исходного. Оба изображения подвергаются кратномасштабному разложению: контейнер декомпозируется при помощи вейвлет-преобразования (фильтр Добеши-6, два уровня), а ЦВЗ преобразуется при помощи понижающей разрешение функции, описанной в стандарте JBIG (Joint Binary Image Group). Таким образом, к каждому изображению применяется соответствующее
И разностный и остаточный ЦВЗ встраиваются в вейвлет-образ исходного изображения. При этом внедрение осуществляется только в ВЧ-НЧ и НЧ-ВЧ области. Область НЧ-НЧ не используется, так как значения коэффициентов большие, а значит велик шум изображения, а область ВЧ-ВЧ не используется, так как в ней большую величину имеет шум обработки: коэффициенты в ней малы и будут удалены после сжатия. Для большей робастности внедрение ЦВЗ выполняется «через столбец» в каждую из областей: в одну внедряются четные столбцы, а в другую — нечетные. Перед встраиванием биты ЦВЗ перемешиваются по псевдослучайному закону. Процесс внедрения показан на рис. 6.5. Как видно из рисунка, остаточный ЦВЗ встраивается в более энергетически значимые области изображения, чем разностный. Тем самым достигается согласование между изображением-контейнером и ЦВЗ.

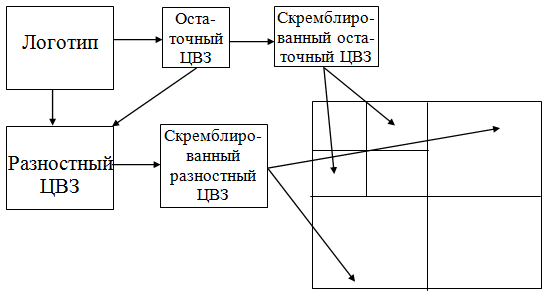

Рис. 6.5. Встраивание остаточного и разностного ЦВЗ
Надо отметить, что этот алгоритм вряд ли является стойким к операциям обработки сигнала: так как вейвлет-преобразование прекрасно концентрирует энергию изображения в НЧ-областях, ВЧ-коэффициенты будут малы. Поэтому они будут удалены алгоритмом сжатия вместе с вложенной информацией. Другим недостатком алгоритма является то, что для декодирования ЦВЗ требуется наличие в декодере исходного изображения.
6.2.3. Встраивание ЦВЗ с использованием векторного квантования
В предыдущем разделе рассматривался случай, когда на вход квантователя подавались скалярные значения, и каждое кодовое слово квантователя представляло собой единичный отсчет выхода источника. Стратегия квантования, которая предусматривает работу с последовательностями или блоками отсчетов называется векторным квантованием. Проблема в этом случае состоит в генерации множества последовательностей, называемой кодовой книгой. Этот процесс проиллюстрирован на рис. 6.6.

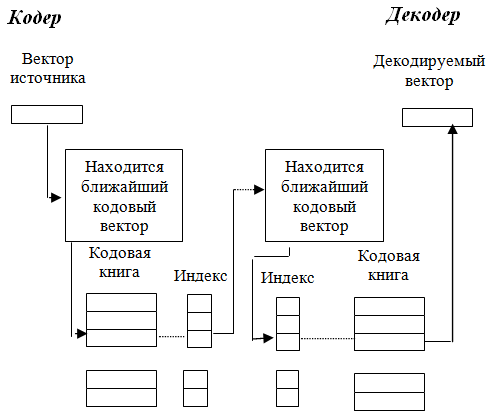

Рис. 6.6. Векторное квантование
Алгоритм квантования должен отыскивать ближайший вектор в достаточно большой кодовой книге для заданного вектора источника с ограниченной вычислительной сложностью
А33 (J.Chae, [45]). ЦВЗ в этом алгоритме есть последовательность символов, полученная из логотипа, размер которого в четыре раза меньше размеров контейнера. n коэффициентов вейвлет-преобразования группируются для формирования n– мерного вектора. В частности, при n = 4 создается решетчатая структура D4. Для внедрения одного коэффициента логотипа осуществляется манипуляция вектора квантованных коэффициентов изображения-контейнера.
Встраивание. Вектор коэффициентов ДВП контейнера vi модифицируется в соответствии с масштабированным кодовым словом, представляющим wi
Таким образом, при n = 4 для встраивания одного коэффициента логоизображения необходимо изменить четыре коэффициента контейнера.
Для извлечения информации требуется исходное изображение. Вектор ошибки вычисляется по формуле
