Один из студентов пробормотал в пробивающиеся усы: «надо сделать».
Не ожидая неизбежной реакции аудитории, демонстратор энергично подхватил:
— Да, это нужно сделать!
А это не так легко, потому что помимо несовпадения первичных изображений (ведь все три одноцветных изображения страдают некоторым трапецеидальным искажением), которое приходится корректировать батареей постоянных магнитов и катушек, изменяющих траекторию электронов, имеется риск возникновения погрешности чистоты, которая отсутствует в системах с тремя кинескопами. Это происходит, когда электроны заставляют светиться люминофор
Он повернул кольцо на соседнем работающем кинескопе, и все увидели, как на изображении неба появилось фиолетовое пятно, а в нижней части изображения — зеленое.
Пока он производил эти эксперименты, профессор добросовестно рассматривал «препарированный» кинескоп, затем он спросил:
— Сколько отверстий в маске?
— Столько же, из скольких точек состоит телевизионное изображение, разлагаемое на 625 строк, или примерно 400 000.
Один из студентов спросил: «А что происходит с электроном, который не попадает в отверстие»?
— Это наиболее типичный случай, — ответил демонстратор. — Прозрачность сетки равна всего лишь 15 %. Это означает, что 85 % излучаемых электронными пушками электронов не участвует в создании изображения, потому что они не точно направлены в соответствующие отверстия. Вот почему ток высокого напряжения велик (1 ма), а напряжение достигает 25 кв, и вы, конечно, понимаете, что для его регулирования требуется мощный каскад.
Ответив таким образом на заданный вопрос, демонстратор взял большую катушку индуктивности, намотанную на плексигласовое кольцо, и включил ее в розетку осветительной сети.
— Теперь через эту катушку протекает сетевой ток; следовательно, вокруг нее существует переменное магнитное поле; вы знаете, что такое поле может изменить направление электронного луча. Это поле очень мало, и его воздействие на геометрию изображения на черно-белом кинескопе едва заметно, но в цветном масочном кинескопе даже небольшого отклонения траектории электронов достаточно для искажения цветов, так как электронный луч, который, например, должен попасть на таблетку люминофора красного цвета, отклонится в сторону и попадет на зеленый или синий участок.
Демонстратор поднес катушку к экрану, и на нем появились многоцветные линии. Не перемещая катушки, он отключил ее от сети.
— И вот! Стальные части телевизора и, в частности, маска кинескопа намагнитились, и отрегулировать чистоту цвета больше невозможно. Даже земное магнитное поле намагничивает кинескоп, и регулировку чистоты и сходимости можно производить только тогда, когда телевизор находится на своем постоянном месте в комнате в постоянных условиях по отношению к внешнему (земному или искусственному) магнитному полю. Теперь смотрите внимательно, я размагничу кинескоп.
Он вновь включил катушку в сеть и сделал перед экраном несколько круговых движений, постепенно удаляясь от телевизора. Когда он был достаточно далеко от телевизора и когда цветные муаровые полосы исчезли, он повернул плоскость катушки перпендикулярно плоскости экрана и выключил ток. Затем он повернулся к группе и сказал с печальной улыбкой:
— Если вам впоследствии придется размагничивать цветные телевизоры, никогда не делайте этого так, как я… Прежде всего нужно снять с руки часы.
Взрывы смеха прерывались замечаниями об антимагнитных часах, но профессор призвал студентов к порядку, и все быстро успокоились. Демонстратор возобновил свои объяснения:
— Производство масочного кинескопа весьма сложно и обходится чрезвычайно дорого. Посмотрите в лупу на маленькие точки красного, синего и зеленого люминофоров. Этих точек миллион двести тысяч, а их нужно с большой точностью разместить по экрану. Работающие совместно с кинескопом устройства — блоки питания, развертки и т. д. потребляют много энергии, и изображение получается не очень ярким. Специалисты придумали и ряд других решений, но полученные результаты пока еще недостаточно хороши для того, чтобы промышленность могла приступить к производству новой продукции. Я могу сказать здесь несколько слов о кинескопах с одной электронной пушкой.
Лица всех слушателей отразили удивление.
— Совершенно правильно, цветное телевизионное изображение можно получить на кинескопе с одной электронной пушкой, если ее электронный луч модулируется «красным» сигналом, — когда электроны попадают на красный люминофор, «зеленым» сигналом — когда электроны попадают на участки зеленого люминофора, а «синим» сигналом — когда электроны попадают на участки синего люминофора. Следовательно, в данном случае речь идет о последовательном воспроизведении (последовательная передача точек) цветного изображения с помощью электронной коммутации. Вы можете видеть здесь различные модели однопушечных цветных кинескопов: хроматрон, кинескоп Лоуренса, трубка с индексацией положения луча (трубка, «Эппл») и т. д.
Сейчас мы ограничены требованиями вашей программы и отведенным вашим расписанием временем, и я не могу более подробно рассказать вам об этих трубках. Запомните просто, что один общий недостаток всех этих кинескопов (хотя они основаны на различных принципах) заключается в сложности и ненадежности схем коммутации, что препятствует их практическому использованию.
Тогда профессор сказал: «Все это выглядит очень пессимистично. Вы называете нам не вошедшие в промышленное производство кинескопы, вы демонстрируете нам гигантские установки и показываете нам кинескоп, про который вы сами говорите, что он сложен и дорог в производстве и, кроме того, обладает многочисленными недостатками, хотя, как я полагаю, именно этот кинескоп распространился во всем мире!..»
— Уважаемый профессор, самое лучшее я оставил на закуску. Вы можете не сомневаться, что технические специалисты уже на протяжении ряда лет непрерывно занимаются поисками оптимального решения. И теперь я расскажу вам об устройстве и принципах работы «трехпушечного» кинескопа с цветоделительной сеткой и с плоским экраном, который представляет собою революцию в области воспроизведения цветных телевизионных изображений (рис. 34).

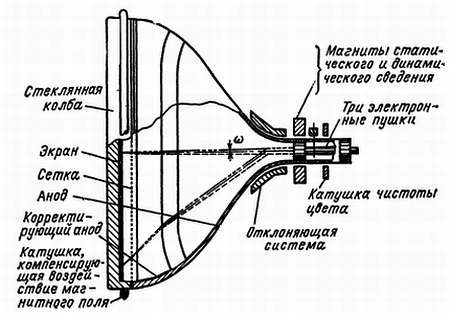

Рис. 34. Разрез (вид сверху) нового цветного кинескопа: полосы люминофора расположены вертикально.
